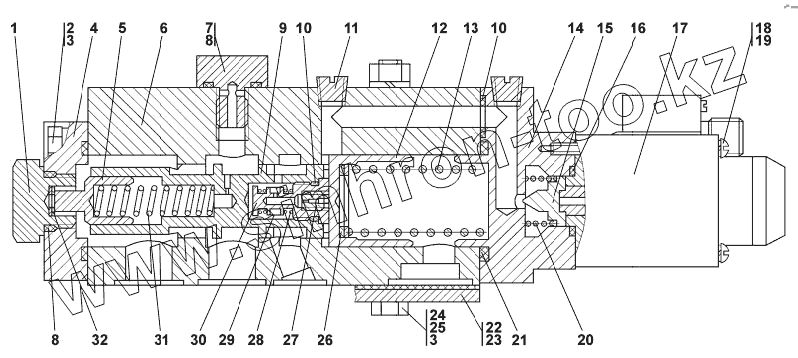

Каталог запасных частей к технике: Промтрактор Т-11.02Я. 1101-15-27СП Клапан-модулятор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1101-15-27-20СП(SP)
1101-15-27СП(SP)
1
1
2
3
3
4
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1101-15-27-20СП(SP) 1101-15-27-20СП(SP) Клапан-модулятор
1101-15-27СП(SP) 1101-15-27СП(SP) Клапан-модулятор
1 37 5625-01-20 Пробка
1 37 5625-01 Пробка
2 Болт М8-6gx30 Болт М8-6gx30
3 Шайба 8Т Шайба 8Т
4 0602-15-95К Крышка
5 0602-15-84К Поршень
6 0602-15-82К Корпус
6 0602-15-82-20К Корпус
7 37 5331-20 Пробка
7 37 5331 Пробка
8 018-022-25-2-51-1668 Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
9 0602-15-83К Золотник
10 012-016-25-2-51-1668 Кольцо 012-016-25-2-51-1668
11 37 0140-08 Пробка КГ1/8”
12 0602-15-90К Поршень
13 38 5435 Пружина
14 0602-15-86К Крышка
15 0602-15-85К Клапан
16 022-026-2-51-1668 Кольцо 022-026-2-51-1668
17 КВМ 36М-ААГ-Г24-03-УХЛ1 Привод КВМ 36М-ААГ-Г24-03-УХЛ1
18 Винт М4x63 Винт М4x63
19 Шайба 4 Шайба 4
20 38 5172-01 Пружина
21 039-045-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
22 0602-15-26К Крышка
23 45 0331 Прокладка
23 45 0331-20 Прокладка
24 28 0170 Болт M8-6gx90
24 28 0170-20 Болт M8-6gx90
25 Гайка М8 Гайка М8
26 31 0280 Шайба 16х1.01.10,019 ГОСТ 10450-78
27 0602-15-89К Дроссель
28 Проволока 0,6-О-Ч Проволока 0,6-О-Ч
29 0602-15-91К Сетка
30 0602-15-88К Дроссель
31 385120-20 Пружина
32 31 0080 Шайба 5.01.10.019 ГОСТ 11371-78
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
