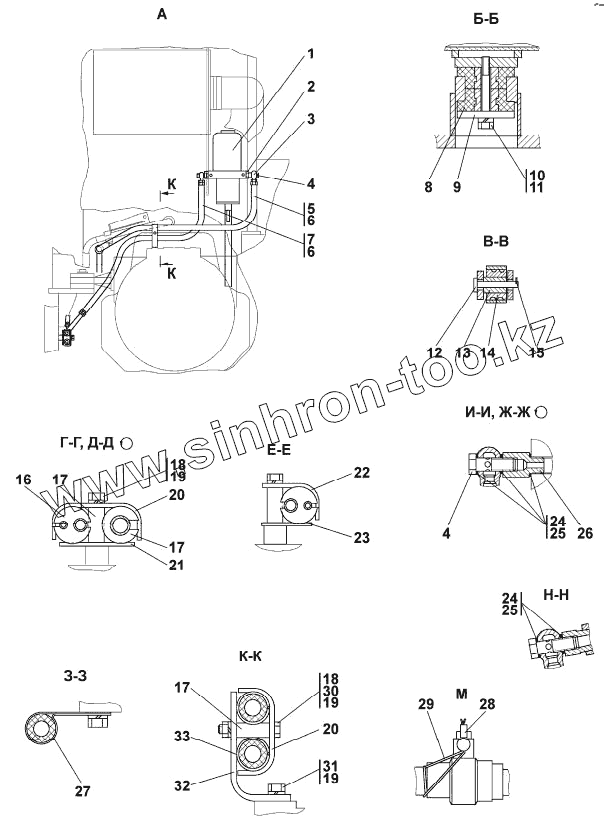

Каталог запасных частей к технике: Промтрактор Т-11.02К. 1146-25-2-01СП Установка бака
1146-25-2-01-20СП(SP)
1
2
2
3
3
4
4
4
5
5
6
6
7
7
8
9
10
11
12
12
13
13
14
15
16
17
17
17
17
18
18
19
19
19
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1146-25-2-01-20СП(SP) | 1146-25-2-01-20СП(SP) | Установка бака | |
| 1 | FH23211М | Фильтр топливный FH23211М | |
| 2 | 1506-25-4-20 | Наконечник | |
| 2 | 1506-25-4 | Наконечник | |
| 3 | 1146-25-32СП(SP) | Переходник | |
| 3 | 1146-25-32-20СП(SP) | Переходник | |
| 4 | 700-41 -2622 | Болт зажимной | |
| 4 | 700-41 -2622-20 | Болт зажимной | |
| 5 | 404-26-213-16СП(SP) | Рукав | |
| 5 | 404-26-213-16-20СП -20SP | Рукав | |
| 6 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 7 | 404-26-213-13СП(SP) | Рукав | |
| 7 | 404-26-213-13-20СП -20SP | Рукав | |
| 8 | 2501-25-37СП(SP) | Амортизатор | |
| 9 | 1101-25-36 | Накладка | |
| 10 | Болт М16x1,5-6gx105 | Болт М16x1,5-6gx105 | |
| 11 | 008-010-14-2-51-1668 | Кольцо 008-010-14-2-51-1668 | |
| 12 | 475550 | Ось | |
| 12 | 475550-20 | Ось | |
| 13 | 2501-25-108-01 | Втулка | |
| 13 | 2501-25-108-01-20 | Втулка | |
| 14 | 400450 | Втулка | |
| 15 | Шплинт 4x40 | Шплинт 4x40 | |
| 16 | 400479 | Втулка | |
| 17 | 1102-25-16 | Втулка | |
| 17 | 1102-25-16-20 | Втулка | |
| 18 | Болт М8-6gx45 | Болт М8-6gx45 | |
| 19 | Шайба 8Т | Шайба 8Т | |
| 20 | 1102-25-12 | Накладка | |
| 20 | 1102-25-12-20 | Накладка | |
| 21 | 1102-25-13 | Пластина | |
| 21 | 1102-25-13-20 | Пластина | |
| 22 | 1102-25-14 | Накладка | |
| 22 | 1102-25-14-20 | Накладка | |
| 23 | 1102-25-15 | Пластина | |
| 23 | 1102-25-15-20 | Пластина | |
| 24 | 46-43-313 | Прокладка | |
| 25 | 12x16 МН 4152-62 | Кольцо 12x16 МН 4152-62 | |
| 26 | 1146-25-30 | Штуцер | |
| 26 | 1146-25-30-20 | Штуцер | |
| 27 | 415204 | Хомутик | |
| 27 | 415204-20 | Хомутик | |
| 28 | 2001-80-4 | Пломба свинцовая | |
| 29 | Проволока 0.8-0-С | Проволока 0.8-0-С | |
| 30 | Гайка М8 | Гайка М8 | |
| 31 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 32 | 2501-25-132 | Уголок | |
| 32 | 2501-25-132-20 | Уголок | |
| 33 | 700-40-6684-14 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
