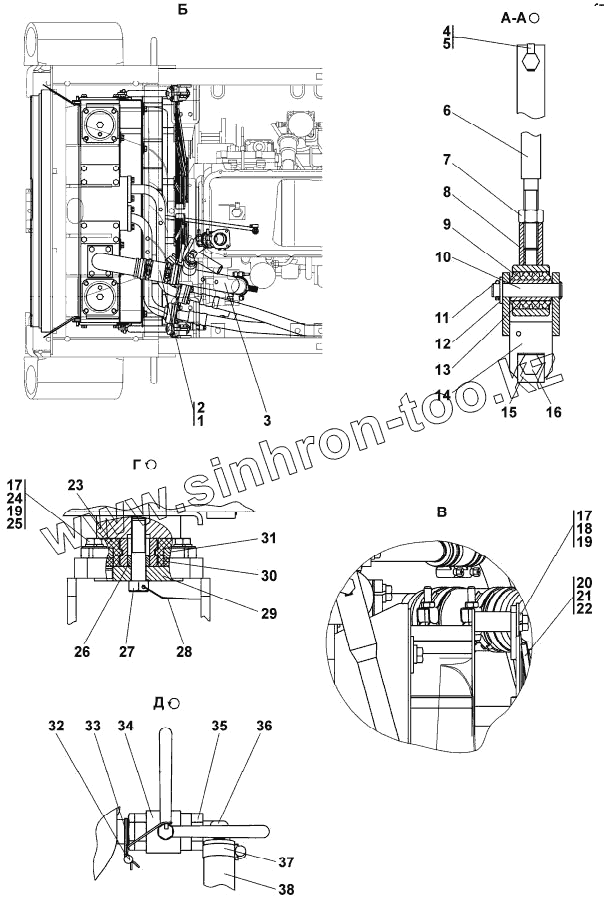

Каталог запасных частей к технике: Промтрактор Т-11.02К. 1106-60-4СП/-01СП Система охлаждения
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
17
18
19
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
28
29
29
30
31
31
32
33
34
35
35
36
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 461602 | Рукав | |
| 2 | 403-60-187СП(SP) | Хомут | |
| 2 | 403-60-187-20СП(SP) | Хомут | |
| 3 | 1106-60-174СП(SP) | Трубопровод | |
| 3 | 1106-60-174-20СП(SP) | Трубопровод | |
| 4 | 700-31-2242 | Шайба стопорная | |
| 4 | 700-31-2242-20 | Шайба стопорная | |
| 5 | 28 0342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 28 0342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 6 | 2002-60-120-05СП(SP) | Стяжка | |
| 6 | 2002-60-120-05-20СП -20SP | Стяжка | |
| 7 | Гайка М16x1,5 | Гайка М16x1,5 | |
| 8 | 2001-60-103СП(SP) | Втулка | |
| 8 | 2001-60-103-20СП(SP) | Втулка | |
| 9 | 40 0093 | Втулка | |
| 10 | 47 0570 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 11 | Шплинт 4x40 | Шплинт 4x40 | |
| 12 | 31 0270 | Шайба 16 ГОСТ 11371-78 | |
| 12 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 13 | 2501-25-108 | Втулка | |
| 13 | 2501-25-108-20 | Втулка | |
| 14 | 2002-60-119СП(SP) | Вилка | |
| 14 | 2002-60-119-20СП(SP) | Вилка | |
| 15 | 2001-60-37 | Пластина | |
| 15 | 2001-60-37-20 | Пластина | |
| 16 | 28 0521 | Болт М16-6gх30 | |
| 16 | 28 0521-20 | Болт M16-6gx30 | |
| 17 | 46-11-476 | Шайба | |
| 17 | 46-11-476-20 | Шайба | |
| 18 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 19 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 20 | 1106-60-169-20СП(SP) | Ограждение | |
| 20 | 1106-60-169СП(SP) | Ограждение | |
| 21 | 1106-60-172СП(SP) | Ограждение | |
| 21 | 1106-60-172-20СП(SP) | Ограждение | |
| 22 | 1106-60-178СП(SP) | Ограждение | |
| 22 | 1106-60-178-20СП(SP) | Ограждение | |
| 23 | 2501-25-37СП(SP) | Амортизатор | |
| 24 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 25 | 319210 | Шайба 12x2 | |
| 25 | 319210-20 | Шайба 12x2 | |
| 26 | 2002-60-30 | Втулка | |
| 26 | 2002-60-30-20 | Втулка | |
| 27 | 28 0561 | Болт 3M16x1,5-6gx70 | |
| 27 | 28 0561-20 | Болт 3M16x1,5-6gx70 | |
| 28 | Проволока 1,6-0-С | Проволока 1,6-0-С | |
| 29 | 2001-60-97 | Шайба | |
| 29 | 2001-60-97-20 | Шайба | |
| 30 | 2001-60-96 | Амортизатор | |
| 31 | 2001-60-101 | Пластина | |
| 31 | 2001-60-101-20 | Пластина | |
| 32 | 2001-80-4 | Пломба свинцовая | |
| 33 | Проволока 0.8-0-С | Проволока 0.8-0-С | |
| 34 | 0.63/20 ЦИУР494 647 003 | Кран шаровой 0.63/20 ЦИУР494 647 003 | |
| 35 | 2502-60-31 | Контргайка | |
| 35 | 2502-60-31-20 | Контргайка | |
| 36 | 2002-60-82 | Угольник концевой | |
| 36 | 2002-60-82-20 | Угольник концевой | |
| 37 | DIN3017-AS30-45/ 12C7-W2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 38 | 46 0901-13 | Рукав | |
| 38 | 46 0901-13-20 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
