Каталог запасных частей к технике: Промтрактор Т-11.02К. 011101-93-3СП Оборудование бульдозерное

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

3

4

4

4

5

6

6

7

7

8

8

9

9

9

10

11

12

12

13

13

14

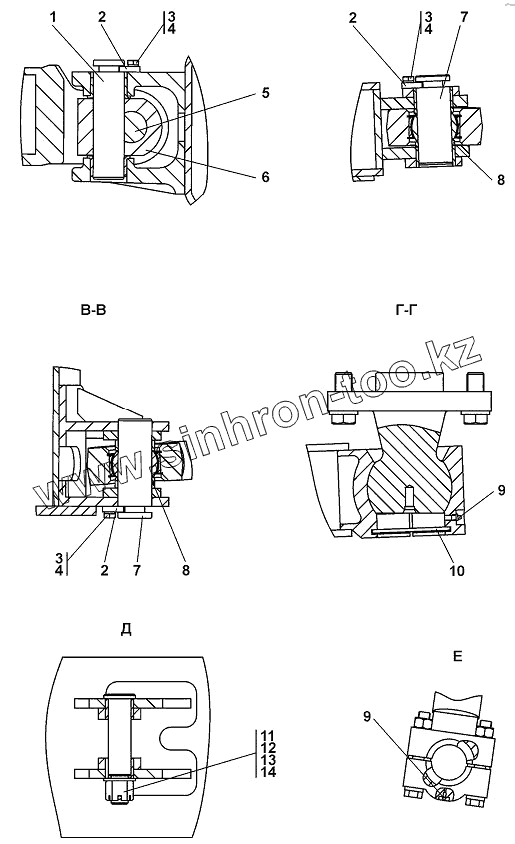

Позиция на иллюстрации	Заводской номер детали		Название детали
1	211112-93-1		Палец
2	011501-93-5		Ригель
3	Болт М12-6gx30		Болт М12-6gx30
4	Шайба 12		Шайба 12
5	211112-93-2		Ось
6	211112-93-3		Крестовина
6	211112-93-3-20		Крестовина
7	011501-93-1		Палец
8	011501-93-2		Кольцо
9	1,2Ц6Хр		Масленка 1,2Ц6Хр
9	1,2Кд6Хр		Масленка 1,2Кд6Хр
10	011101-93-2		Заглушка
11	1501-26-509СП(SP)		Палец
12	30 0431		Гайка М30х2
12	30 0431-20		Гайка М30х2
13	31 0410-01		Шайба 30
13	31 0410-01-20		Шайба 30
14	Шплинт 6,3x71		Шплинт 6,3x71
