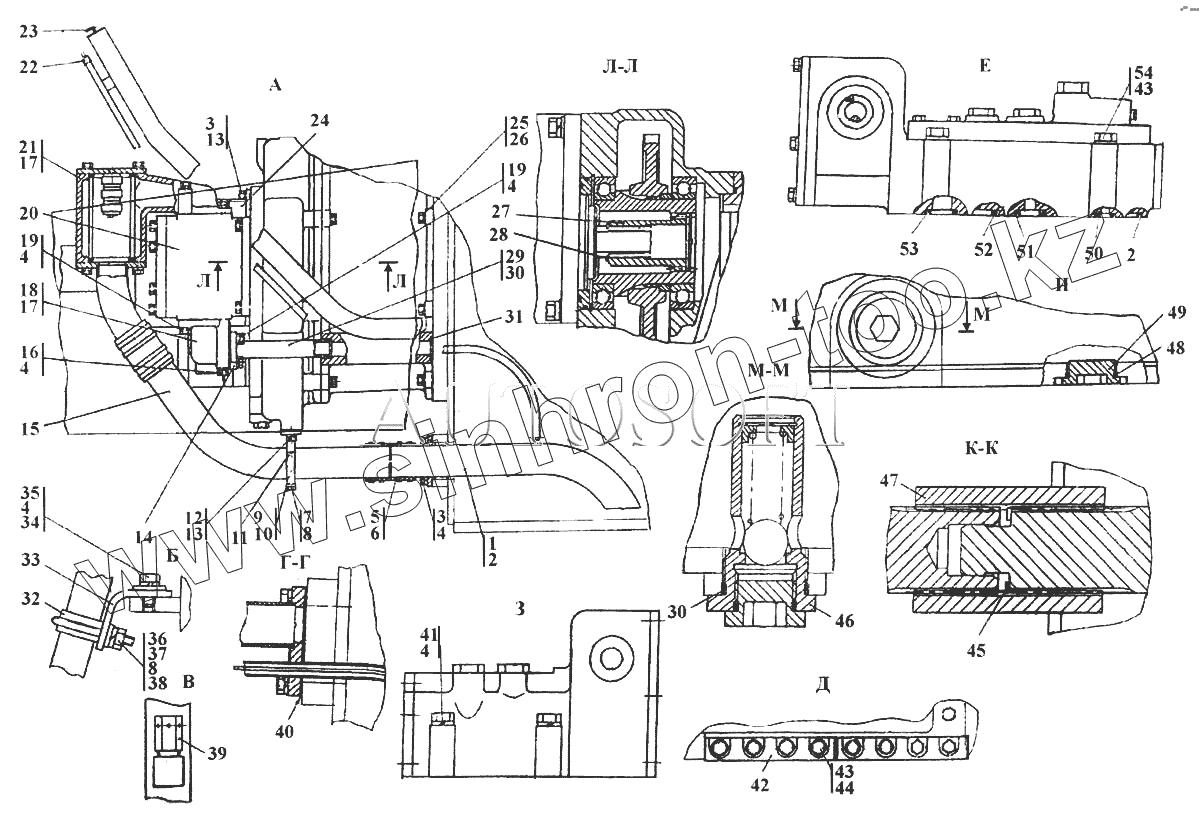

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка трансмиссии

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
4
4
4
5
5
6
7
7
8
8
9
9
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
25
26
27
28
29
29
30
30
31
32
33
33
34
34
35
36
36
37
38
38
39
39
40
40
41
41
42
42
43
43
43
44
45
45
46
46
47
48
49
49
50
51
52
53
54
54
Позиция на иллюстрации Заводской номер детали Название детали
1101-16-1-20СП 1101-16-1-20СП Установка трансмиссии
1101-16-1СП 1101-16-1СП Установка трансмиссии
1 1101-16-100-20СП Трубопровод
1 1101-16-100СП Трубопровод
2 Кольцо 075-081-36-2-ИРП1314-1 Кольцо 075-081-36-2-ИРП1314-1
3 Болт М12-6gх25 Болт М12-6gх25
4 Шайба 12 ОТ Шайба 12 ОТ
5 461601 Рукав
5 461601-20 Рукав
6 Хомут стяжной червячный 1085-У-02 ПО4.435.002ТУ Хомут стяжной червячный 1085-У-02 ПО4.435.002ТУ
7 280150 Болт М8-6gх55.40.58.019 ГОСТ 7795-70
7 280150-20 Болт М8-6gх55.40.58.029 ГОСТ 7795-70
8 Шайба 8 Т Шайба 8 Т
9 1101-16-3 Бугель
9 1101-16-3-20 Бугель
10 400040 Уплотнение
11 1101-16-101СП Опора
11 1101-16-101-20СП Опора
12 Болт М10-6gх20 Болт М10-6gх20
13 Шайба 10 ОТ Шайба 10 ОТ
14 2501-26-83 Фланец
14 2501-26-83-20 Фланец
15 1101-16-5 Труба
15 1101-16-5-20 Труба
16 281391 Болт 3М12-6gх110.109.40Х.019 ГОСТ 7796-70
16 281391-20 Болт 3М12-6gх110
17 Кольцо 060-070-58-2-51-1668 Кольцо 060-070-58-2-51-1668
18 1101-16-2 Фланец
18 1101-16-2-20 Фланец
19 Болт М12-6gх30 Болт М12-6gх30
20 Насос НШ100А-3 Насос НШ100А-3
20 Насос НШ100А-3Т Насос НШ100А-3Т
21 1101-16-103-20СП Заборник
21 1101-16-103СП Заборник
22 1101-16-106СП Линейка
23 2501-15-124СП Пробка
23 2501-15-124-20СП Пробка
24 1101-16-107СП Кожух
24 1101-16-107-20СП Кожух
25 280500 Болт 3М14х1,5-6gх35
25 280500-20 Болт 3М14х1,5-6gх35
26 Шайба 14 ОТ Шайба 14 ОТ
27 2501-15-103 Муфта
28 580307 Кольцо С34 ГОСТ 13940-86
29 1101-16-104СП Труба
29 1101-16-104-20СП Труба
30 Кольцо 032-038-36-2-51-1668 Кольцо 032-038-36-2-51-1668
31 Кольцо 039-045-36-2-51-1668 Кольцо 039-045-36-2-51-1668
32 400324 Пластина
33 2001-16-15 Кронштейн
33 2001-16-15-20 Кронштейн
34 310230 Шайба 12.01.08кп.019 ГОСТ 6958-78
34 310230-20 Шайба 12.01.08кп.0221 ГОСТ 6958-78
35 Болт М12х1,25-6gх25 Болт М12х1,25-6gх25
36 2501-15-107 Хомут
36 2501-15-107-20 Хомут
37 Гайка М8 Гайка М8
38 310140 Шайба 8.01.10.019 ГОСТ 6958-78
38 310140-20 Шайба 8.01.10.0221 ГОСТ 6958-78
39 46-14-141СП Сапун
39 46-14-141-20СП Сапун
40 450310 Прокладка
40 450310-20 Прокладка
41 280379 Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70
41 280379-20 Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70
42 1101-16-4 Планка
42 1101-16-4-20 Планка
43 280551 Болт М16-6gх50
43 280551-20 Болт М16-6gх50
44 Шайба 16 ОТ Шайба 16 ОТ
45 580380 Кольцо С38 ГОСТ 13941-86
45 Кольцо 115-125-58-2-51-1668 Кольцо 115-125-58-2-51-1668
46 1101-16-112СП Клапан
46 1101-16-112-20СП Клапан
47 1101-16-6 Муфта
48 Кольцо 045-050-30-2-51-1668 Кольцо 045-050-30-2-51-1668
49 700-37-2140 Пробка
49 700-37-2140-20 Пробка
50 Кольцо 014-018-25-2-51-1668 Кольцо 014-018-25-2-51-1668
51 Кольцо 025-030-30-2-51-1668 Кольцо 025-030-30-2-51-1668
52 Кольцо 049-055-36-2-51-1668 Кольцо 049-055-36-2-51-1668
53 Кольцо 034-038-25-2-3 Кольцо 034-038-25-2-3
54 280383 Болт 3М12х85 ГОСТ 7796-70
54 280383-20 Болт 3М12-6gх85
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
