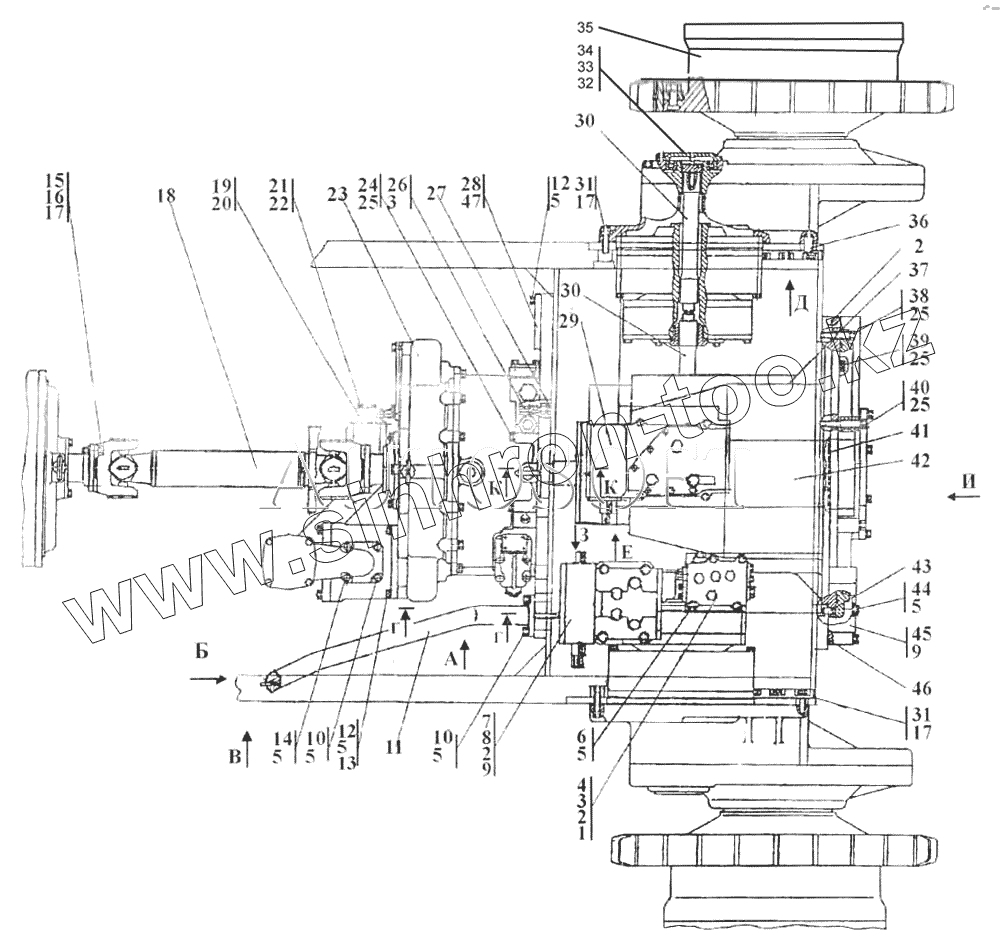

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка трансмиссии
1
2
2
2
3
3
4
4
5
5
5
5
5
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
18
18
19
20
21
21
22
23
23
24
24
25
25
25
25
26
26
27
27
28
29
29
30
30
31
31
31
32
33
34
35
35
36
37
38
38
39
39
40
40
41
42
42
43
44
44
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-16-1-20СП | 1101-16-1-20СП | Установка трансмиссии | |
| 1101-16-1СП | 1101-16-1СП | Установка трансмиссии | |
| 1 | Кольцо 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 | |
| 2 | Кольцо 032-038-36-2-51-1668 | Кольцо 032-038-36-2-51-1668 | |
| 3 | Кольцо 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 4 | 1101-15-15СП | Делитель потока | |
| 4 | 1101-15-15-20СП | Делитель потока | |
| 5 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 6 | 280388 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 6 | 280388-20 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 7 | 1501-15-41СП | Блок управления | |
| 7 | 1501-15-41-20СП | Блок управления | |
| 8 | Кольцо 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 | |
| 9 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 | |
| 10 | Болт М12-6gх30 | Болт М12-6gх30 | |
| 11 | 1101-16-109СП | Горловина | |
| 11 | 1101-16-109-20СП | Горловина | |
| 12 | Болт М12-6gх35 | Болт М12-6gх35 | |
| 13 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 13 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 14 | 280379 | Болт 3М12-6gх65.109.40Х.019 ГОСТ 7796-70 | |
| 14 | 280379-20 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 | |
| 15 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 15 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 16 | 305250 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 16 | 305250-20 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 17 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 18 | 1101-49-1-20 | Вал карданный | |
| 18 | 1101-49-1 | Вал карданный | |
| 19 | 1101-16-102СП | Фланец | |
| 20 | Кольцо 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 | |
| 21 | 280150 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 | |
| 21 | 280150-20 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 | |
| 22 | Шайба 8 Т | Шайба 8 Т | |
| 23 | 1101-14-1-20СП | Гидротрансформатор с редуктором при вода насосов | |
| 23 | 1101-14-1СП | Гидротрансформатор с редуктором привода насосов | |
| 24 | 280507-03 | Болт М14х1,5-6gх80 | |
| 24 | 280507-03-20 | Болт М14х1,5-6gх80 | |
| 25 | Шайба 14 ОТ | Шайба 14 ОТ | |
| 26 | 404-26-213-24СП | Рукав диаметр 12 | |
| 26 | 404-26-213-24-20СП | Рукав диаметр 12 | |
| 27 | 5001-26-78 | Штуцер ввертной | |
| 27 | 5001-26-78-20 | Штуцер ввертной | |
| 28 | 1101-16-31 | Крышка | |
| 29 | 1501-15-20СП | Блок управления | |
| 29 | 1501-15-20-20СП | Блок управления | |
| 30 | 1101-16-113СП | Торсион | |
| 31 | 280551 | Болт М16-6gх50 | |
| 31 | 280551-20 | Болт М16-6gх50 | |
| 32 | 580515 | Кольцо С52 ГОСТ 13943-86 | |
| 33 | Кольцо 045-050-30-2-51-1668 | Кольцо 045-050-30-2-51-1668 | |
| 34 | 1101-19-38 | Крышка | |
| 35 | 1101-19-2СП | Передача бортовая, фрикцион и тормоз | |
| 35 | 1101-19-2-20СП | Передача бортовая, фрикцион и тормоз | |
| 36 | 325520 | Штифт | |
| 37 | 400468-42 | Кольцо | |
| 38 | 280507-02 | Болт М14х1,5-6gх65 | |
| 38 | 280507-02-20 | Болт М14х1,5-6gх65 | |
| 39 | 280507-01 | Болт М14х1,5-6gх45 | |
| 39 | 280507-01-20 | Болт М14х1,5-6gх45 | |
| 40 | 285517 | Болт | |
| 40 | 285517-20 | Болт | |
| 41 | Кольцо 026-032-36-2-51-1668 | Кольцо 026-032-36-2-51-1668 | |
| 42 | 1101-12-16СП | Блок трансмиссии | |
| 42 | 1101-12-16-20СП | Блок трансмиссии | |
| 43 | 325382 | Штифт | |
| 44 | 280383 | Болт 3М12х85 ГОСТ 7796-70 | |
| 44 | 280383-20 | Болт 3М12-6gх85 | |
| 45 | 1101-15-10СП | Фильтр | |
| 45 | 1101-15-10-20СП | Фильтр | |
| 46 | Кольцо 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 | |
| 47 | Кольцо 104-110-36-2-3 | Кольцо 104-110-36-2-3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
