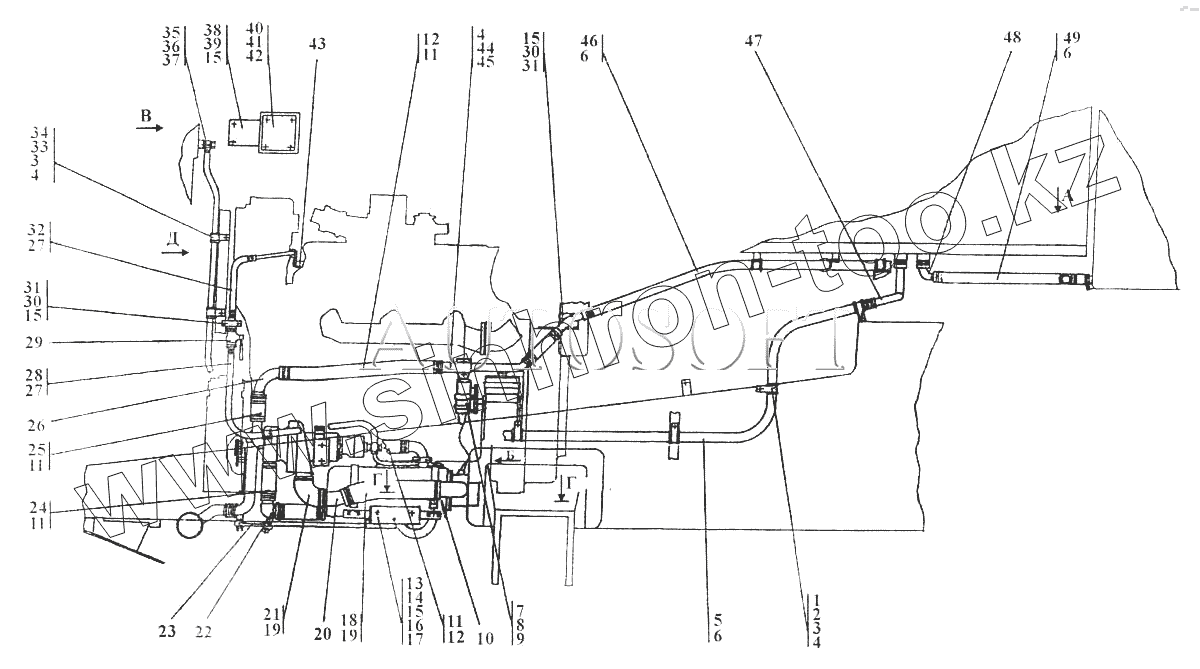

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка системы подогрева
1
2
3
3
4
4
4
5
6
6
6
8
9
10
11
11
11
11
12
12
13
14
15
15
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-43-2-20СП | 1102-43-2-20СП | Установка системы подогрева | |
| 1102-43-2СП | 1102-43-2СП | Установка системы подогрева | |
| 1 | 700-40-6684-02 | Прокладка | |
| 2 | 700-41-3186 | Хомутик | |
| 3 | Болт М8-6gх16 | Болт М8-6gх16 | |
| 4 | Шайба 8 Т | Шайба 8 Т | |
| 5 | 460721-07 | Рукав | |
| 6 | Хомут 1040-У-02 | Хомут 1040-У-02 | |
| 8 | Болт М6-6gх16 | Болт М6-6gх16 | |
| 9 | Шайба 6 Т | Шайба 6 Т | |
| 10 | Подогреватель ПЖД-30Л-1015010 | Подогреватель ПЖД-30Л-1015010 | |
| 11 | Хомут 1055-У-02 | Хомут 1055-У-02 | |
| 12 | 461201-25 | Рукав | |
| 13 | 1102-43-18СП | Кронштейн | |
| 14 | Болт М12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 15 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 16 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 17 | 700-31-2209 | Шайба ГОСТ 11371-78 | |
| 18 | 461501-07 | Рукав | |
| 19 | Хомут 1070-У-02 | Хомут 1070-У-02 | |
| 20 | 311102-43-7 | Труба | |
| 21 | 400476 | Патрубок | |
| 22 | 311102-43-12СП | Переходник | |
| 23 | 1106-43-72СП | Трубопровод | |
| 24 | 461201-06 | Рукав | |
| 25 | 461201-02 | Рукав | |
| 26 | 1102-43-34СП | Трубопровод | |
| 27 | Хомут 1028-У-02 | Хомут 1028-У-02 | |
| 28 | 2706-43-14-03СП | Рукав | |
| 29 | 311506-43-107СП | Кран | |
| 30 | Болт М12х1,25-6gх40 | Болт М12х1,25-6gх40 | |
| 31 | 2502-43-79 | Прижим | |
| 32 | 460501-02 | Рукав | |
| 33 | 700-41-2548 | Хомутик | |
| 34 | 700-40-6684-03 | Прокладка | |
| 35 | 403-43-461-03СП | Рукав | |
| 36 | 46-43-313 | Прокладка | |
| 37 | 700-41-2622 | Болт зажимной | |
| 38 | 312505-43-17-01СП | Корпус | |
| 39 | 280320 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 40 | Щиток управления ПЖД-600И-1015410 | Щиток управления ПЖД-600И-1015410 | |
| 41 | Винт В.М5-6gх16 | Винт В.М5-6gх16 | |
| 42 | Шайба 5 | Шайба 5 | |
| 43 | 1102-43-22СП | Кронштейн | |
| 44 | Болт М8-6gх20 | Болт М8-6gх20 | |
| 45 | 1102-43-35СП | Трубопровод | |
| 46 | 460721-06 | Рукав | |
| 47 | 1106-43-73СП | Трубопровод | |
| 48 | 1106-43-51СП | Переходник | |
| 49 | 460721-04 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
