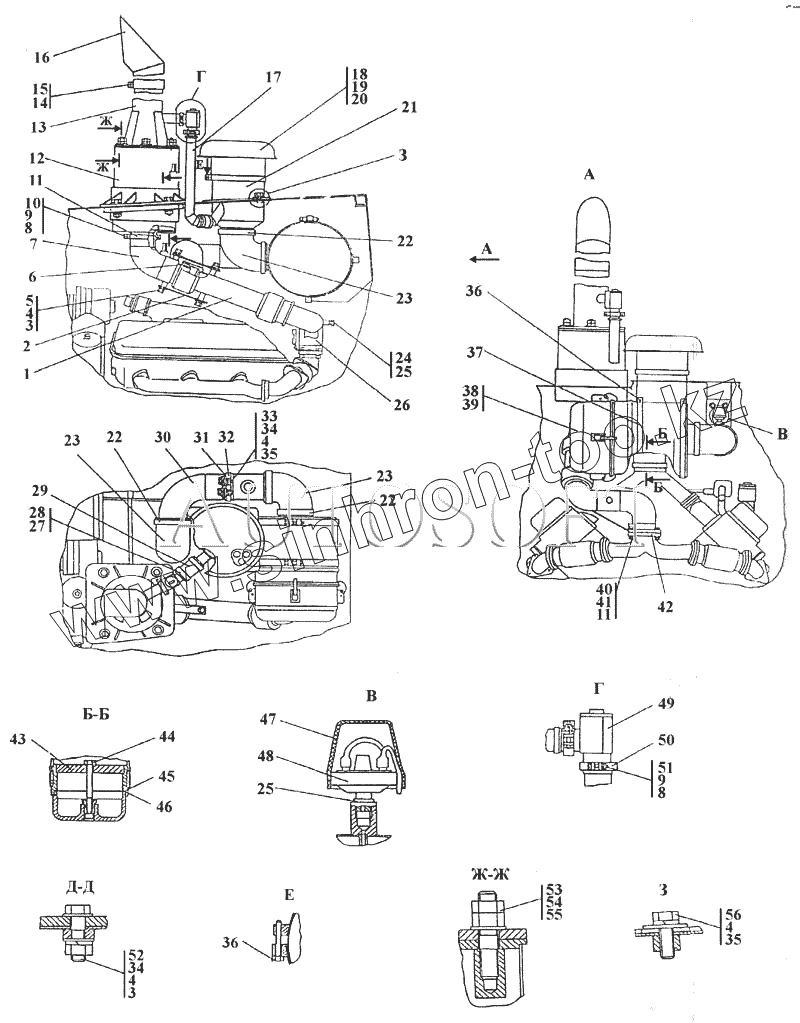

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка систем воздухоочистки и выпуска

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
4
4
4
4
5
5
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
22
22
23
23
23
24
24
25
25
26
26
27
28
28
29
29
30
30
31
31
32
33
34
34
35
35
35
36
36
36
37
37
38
39
40
40
41
42
43
43
44
44
45
45
46
47
48
49
50
50
51
52
52
53
54
54
55
55
56
56
Позиция на иллюстрации Заводской номер детали Название детали
1102-05-1-20СП 1102-05-1-20СП Установка систем воздухоочистки и выпуска
1102-05-1СП 1102-05-1СП Установка систем воздухоочистки и выпуска
1 1502-05-28СП Корпус
1 1502-05-28-20СП Корпус
2 2501-43-357-01 Пластина
3 310210 Шайба 12х2.01.10.019 ГОСТ 11371-78
3 310210-20 Шайба 12х2.01.10.0221 ГОСТ 11371-78
4 Шайба 10 ОТ ГОСТ 6402-70 Шайба 10 ОТ ГОСТ 6402-70
5 280320 Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70
5 280320-20 Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70
6 403-05-33 Кольцо
7 1102-05-22СП Газовод
7 1102-05-22-20СП Газовод
8 Шайба 8 Т ГОСТ 6402-70 Шайба 8 Т ГОСТ 6402-70
9 Гайка 8 Гайка 8
10 Болт М8-6gх70 Болт М8-6gх70
11 403-05-125СП Половина хомута
12 1102-05-20СП Глушитель
12 1102-05-20-20СП Глушитель
13 1106-05-21-01СП Труба выпускная
13 1106-05-21-01-20СП Труба выпускная
14 Шайба 10 ОТ ГОСТ 6402-70 Шайба 10 ОТ ГОСТ 6402-70
15 Болт М10-6gх50 Болт М10-6gх50
16 1106-05-22СП Труба
16 1106-05-22-20СП Труба
17 1106-05-25СП Труба
17 1106-05-25-20СП Труба
18 1106-05-26-01СП Хомут
18 1106-05-26-01-20СП Хомут
19 1106-05-12СП Воздухозаборник
19 1106-05-12-20СП Воздухозаборник
20 404-05-27СП Воздухозаборник
20 404-05-27-20СП Воздухозаборник
21 1102-05-11СП Воздухоочиститель
21 1102-05-11-20СП Воздухоочиститель
22 2501-05-108-20СП Хомут
22 2501-05-108СП Хомут
23 5320-1109375 Шланг угловой ТУ38.105.823-88
24 375430 Пробка
24 375430-20 Пробка
25 Кольцо 14х20 МН 4152-62 Кольцо 14х20 МН 4152-62
26 1102-02-21СП Газовод
26 1102-05-21-20СП Газовод
27 Хомут стяжной червячный 1055-У-02 ПО4.435.002ТУ Хомут стяжной червячный 1055-У-02 ПО4.435.002ТУ
28 46-60-366СП Хомут
28 46-60-366-20СП Хомут
29 461401 Рукав
29 461401-20 Рукав
30 1102-05-10СП Воздуховод
30 1102-05-10-20СП Воздуховод
31 1102-05-24СП Кронштейн
31 1102-05-24-20СП Кронштейн
32 404-05-24СП Хомут
33 Болт М12х1,25-6gх40 Болт М12х1,25-6gх40
34 Гайка М12х1,25 Гайка М12х1,25
35 310230-20 Шайба 12.01.08кп.0221 ГОСТ 6958-78
35 310230 Шайба 12.01.08кп.019 ГОСТ 6958-78
36 285230 Болт
36 285230-20 Болт
37 1106-05-26СП Хомут
37 1106-05-26-20СП Хомут
38 740-1109510-02 Фильтр воздушный ТУ37.104.022-89
39 740-1109510-03 Фильтр воздушный ТУ37.104.022-89
40 280266-04 Болт 3М10-6gх45
40 280266-04-20 Болт 3М10-6gх45
41 300195 Гайка М10
42 1102-05-13 Прокладка
43 1102-05-4 Планка
43 1102-05-4-20 Планка
44 280266-01 Болт 3М10-6gх80
44 280266-01-20 Болт 3М10-6gх80
45 1102-05-3 Труба
45 1102-05-3-20 Труба
46 Прокладка 236-1109045-А Прокладка 236-1109045-А
47 404-05-92 Колпачок защитный
48 Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 Датчик сигнализатора засоренности воздушного фильтра 13.3839.600
49 403-05-112СП Клапан
50 403-05-25 Хомут
50 403-05-25-20 Хомут
51 Болт М8-6gх30 Болт М8-6gх30
52 280360 Болт М12х1,25-6gх45
52 280360-20 Болт М12х1,25-6gх45
53 Гайка М16х1,5 Гайка М16х1,5
54 310270 Шайба 16.01.20.019 ГОСТ 11371-78
54 310270-20 Шайба 16.01.20.0221 ГОСТ 11371-78
55 290560 Шпилька М16х(2-3п)/(1,5-6g)х55.66.013 ГОСТ 22034-76
55 290560-20 Шпилька М16х(2-3n/1,5-6g)х55
56 280348 Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70
56 280348-20 Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
