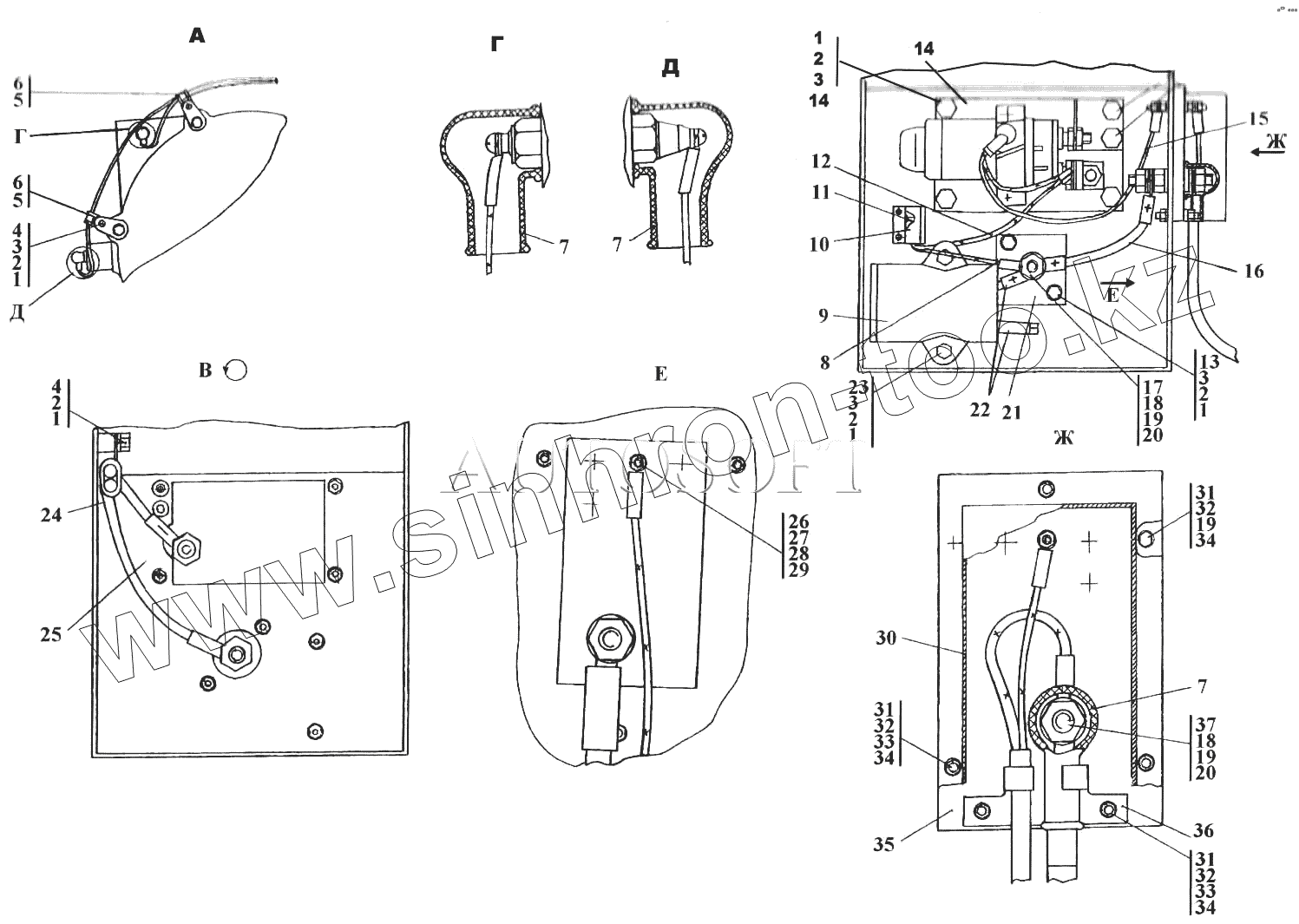

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Установка электрооборудования на раме
1
1
1
1
1
1
2
2
2
2
2
3
3
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
10
11
12
12
13
14
14
14
14
15
15
16
16
17
17
18
18
19
19
19
20
20
20
21
21
22
22
23
24
24
25
25
26
26
27
28
29
29
30
30
31
31
31
32
32
32
33
33
34
34
34
34
35
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106-10-11-01-20СП | 1106-10-11-01-20СП | Установка электрооборудования на раме | |
| 1106-10-11-01СП | 1106-10-11-01СП | Установка электрооборудования на раме | |
| 1 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 1 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 2 | Шайба 8 Т | Шайба 8 Т | |
| 3 | Гайка М8 | Гайка М8 | |
| 4 | Болт М8-6gх16 | Болт М8-6gх16 | |
| 5 | 700-41-3310 | Хомутик | |
| 6 | 700-40-6684-07 | Прокладка | |
| 7 | 700-40-5606 | Наконечник | |
| 8 | 2001-10-110-12СП | Провод | |
| 8 | 2001-10-110-12-20СП | Провод | |
| 9 | ПС315-100 | Розетка | |
| 9 | ПС315-100 | Розетка | |
| 10 | 34 6402 1201 | Розетка 47К ЫШ3.647.077ТУ | |
| 11 | Винт В.М3-6gх25 | Винт В.М3-6gх25 | |
| 12 | 2001-10-110-11СП | Провод | |
| 12 | 2001-10-110-11-20СП | Провод | |
| 13 | Болт М8-6gх25 | Болт М8-6gх25 | |
| 14 | 404-10-184СП | Панель | |
| 14 | 404-10-184-10СП | Панель | |
| 14 | 404-10-184-20СП | Панель | |
| 15 | 312001-10-109-03СП | Провод | |
| 15 | 312001-10-109-03-20СП | Провод | |
| 16 | 3506-10-130-05СП | Провод | |
| 16 | 3506-10-130-05-20СП | Провод | |
| 17 | 404-10-16-01 | Шпилька | |
| 17 | 404-10-16-01-20 | Шпилька | |
| 18 | Гайка М12 | Гайка М12 | |
| 19 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 20 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 20 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 21 | 2001-10-6 | Панель | |
| 21 | 2001-10-6-20 | Панель | |
| 22 | 2001-10-119СП | Провод | |
| 22 | 2001-10-119-20СП | Провод | |
| 23 | Болт М8-6gх70 | Болт М8-6gх70 | |
| 24 | 2001-10-110-23СП | Провод | |
| 24 | 2001-10-110-23-20СП | Провод | |
| 25 | 2001-10-110-07СП | Провод | |
| 25 | 2001-10-110-07-20СП | Провод | |
| 26 | 295010 | Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76 | |
| 26 | 295010-20 | Шпилька | |
| 27 | Гайка М5 | Гайка М5 | |
| 28 | Шайба 5 | Шайба 5 | |
| 29 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 29 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 30 | 404-10-17 | Кожух | |
| 30 | 404-10-17-20 | Кожух | |
| 31 | Болт М6-6gх16 | Болт М6-6gх16 | |
| 32 | Гайка М6 | Гайка М6 | |
| 33 | Шайба 6 Т | Шайба 6 Т | |
| 34 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 34 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 35 | 500057 | Плата | |
| 35 | 500057-20 | Плата | |
| 36 | 404-10-22 | Зажим | |
| 36 | 404-10-22-20 | Зажим | |
| 37 | 404-10-16 | Шпилька | |
| 37 | 404-10-16-20 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
