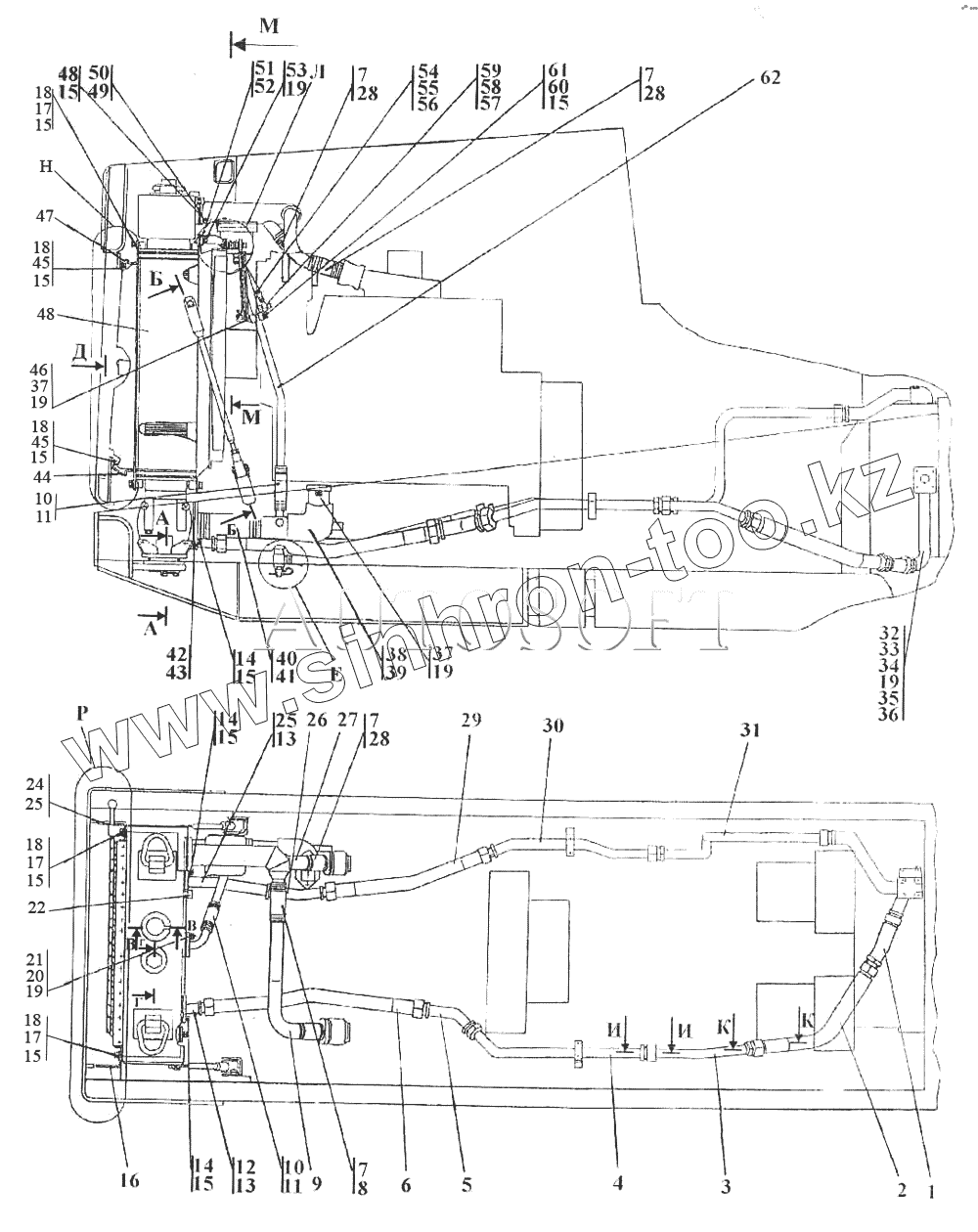

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Система охлаждения двигателя и трансмиссии
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
8
8
9
9
10
10
10
11
11
11
12
12
13
13
13
14
14
14
15
15
15
15
15
15
15
15
15
15
16
16
17
17
17
17
18
18
18
18
18
18
19
19
19
19
19
20
20
21
21
22
22
24
25
25
25
26
26
27
27
28
28
28
28
29
29
30
30
31
31
32
32
33
34
35
36
36
37
37
37
38
38
39
39
40
40
41
41
42
42
43
44
45
45
45
46
46
47
48
48
49
49
50
50
51
51
52
52
53
53
54
55
56
56
57
58
59
60
60
61
62
62
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-60-1СП | 1102-60-1СП | Система охлаждения двигателя и трансмиссии | |
| 1102-60-1-20СП | 1102-60-1-20СП | Система охлаждения двигателя и трансмиссии | |
| 1 | 3501-60-150СП | Трубопровод | |
| 1 | 3501-60-150-20СП | Трубопровод | |
| 2 | 46-60-392-02СП | Рукав | |
| 2 | 46-60-392-02-20СП | Рукав | |
| 3 | 1106-60-130СП | Трубопровод | |
| 3 | 1106-60-130-20СП | Трубопровод | |
| 4 | 1102-60-111СП | Трубопровод | |
| 4 | 1102-60-111-20СП | Трубопровод | |
| 5 | 1102-60-112СП | Трубопровод | |
| 5 | 1102-60-112-20СП | Трубопровод | |
| 6 | 46-60-392-06СП | Рукав | |
| 6 | 46-60-392-06-20СП | Рукав | |
| 7 | 46-60-366СП | Хомут | |
| 7 | 46-60-366-20СП | Хомут | |
| 8 | 461401-01 | Рукав | |
| 8 | 461401-01-20 | Рукав | |
| 9 | 1102-60-105СП | Трубопровод | |
| 9 | 1102-60-105-20СП | Трубопровод | |
| 10 | 415190-05СП | Хомут | |
| 10 | Хомут стяжной червячный 1040-У-02 | Хомут стяжной червячный 1040-У-02 | |
| 11 | 460901-04 | Рукав | |
| 11 | 460901-04-20 | Рукав | |
| 12 | 1102-60-113СП | Патрубок | |
| 12 | 1102-60-113-20СП | Патрубок | |
| 13 | 700-40-6097 | Прокладка | |
| 13 | 700-40-6097-20 | Прокладка | |
| 14 | Болт М12-6gх35 | Болт М12-6gх35 | |
| 15 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 16 | 1106-60-63 | Щиток | |
| 16 | 1106-60-63-20 | Щиток | |
| 17 | 280342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 17 | 280342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 18 | 46-11-476 | Шайба | |
| 18 | 46-11-476-20 | Шайба | |
| 19 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 20 | 305186 | Гайка М10х1,25-6Н | |
| 20 | 305186-20 | Гайка М10х1,25-6Н | |
| 21 | 295262 | Шпилька | |
| 21 | 295262-20 | Шпилька | |
| 22 | 700-37-2171 | Пробка 3КГ 3/8".45.019 ТУ 23.1.506-91 | |
| 22 | 700-37-2171-20 | Пробка 3-КГ3/8"45.029 ТУ 23.1.506-91 | |
| 23 | 1106-60-62 | Щиток | |
| 24 | 1106-60-61 | Щиток | |
| 25 | 1102-60-114СП | Патрубок | |
| 25 | 1102-60-114-20СП | Патрубок | |
| 26 | 1102-60-116СП | Трубопровод | |
| 26 | 1102-60-116-20СП | Трубопровод | |
| 27 | 1102-60-104СП | Трубопровод | |
| 27 | 1102-60-104-20СП | Трубопровод | |
| 28 | 461401 | Рукав | |
| 28 | 461401-20 | Рукав | |
| 29 | 46-60-392-01СП | Рукав | |
| 29 | 46-60-392-01-20СП | Рукав | |
| 30 | 1102-60-115СП | Трубопровод | |
| 30 | 1102-60-115-20СП | Трубопровод | |
| 31 | 1106-60-127СП | Трубопровод | |
| 31 | 1106-60-127-20СП | Трубопровод | |
| 32 | 1101-60-106СП | Патрубок | |
| 32 | П01-60-106-20СП | Патрубок | |
| 33 | Болт М10-6gх70 | Болт М10-6gх70 | |
| 34 | Болт М10-6gх30 | Болт М10-6gх30 | |
| 35 | Кольцо 042-050-46-2-51-1668 | Кольцо 042-050-46-2-51-1668 | |
| 36 | ММ111В-Т | Датчик аварийного давления масла | |
| 36 | ММ111В | Датчик аварийного давления масла | |
| 37 | 280250 | Болт М10-6gх40 | |
| 37 | 280250-20 | Болт М10-6gх40 | |
| 38 | 1102-60-109СП | Патрубок | |
| 38 | 1102-60-109-20СП | Патрубок | |
| 39 | 450292 | Прокладка | |
| 39 | 450292-20 | Прокладка | |
| 40 | 5001-26-130СП | Хомут | |
| 40 | 5001-26-130-20СП | Хомут | |
| 41 | 461701-05 | Рукав | |
| 41 | 461701-05-20 | Рукав | |
| 42 | 2002-60-102СП | Патрубок | |
| 42 | 2002-60-102-20СП | Патрубок | |
| 43 | Кольцо 080-090-58-2-3 | Кольцо 080-090-58-2-3 | |
| 44 | 1106-60-60-01 | Щиток | |
| 45 | 280320 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 45 | 280320-20 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 46 | 1102-60-110СП | Кронштейн | |
| 46 | 1102-60-110-20СП | Кронштейн | |
| 47 | 1106-60-60 | Щиток | |
| 48 | 280348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 48 | 280348-20 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 49 | 450303 | Прокладка | |
| 49 | 450303-20 | Прокладка | |
| 50 | 1102-60-103СП | Патрубок | |
| 50 | 1102-60-103-20СП | Патрубок | |
| 51 | 1106-60-124-01СП | Патрубок | |
| 51 | 1106-60-124-01-20СП | Патрубок | |
| 52 | 450133-01 | Прокладка | |
| 52 | 450133-01-20 | Прокладка | |
| 53 | 280242 | Болт М10х1,25-6gх35 | |
| 53 | 280242-20 | Болт М10х1,25-6gх35 | |
| 54 | 415190-01СП | Хомут | |
| 55 | Хомут стяжной червячный 1028-У-02 | Хомут стяжной червячный 1028-У-02 | |
| 56 | 460501-01 | Рукав | |
| 56 | 460501-01-20 | Рукав | |
| 57 | Кольцо 12х16 МН4152-62 | Кольцо 12х16 МН4152-62 | |
| 58 | 46-43-313 | Прокладка | |
| 59 | 2501-43-254СП | Наконечник | |
| 60 | 280360 | Болт М12х1,25-6gх45 | |
| 60 | 280360-20 | Болт М12х1,25-6gх45 | |
| 61 | 2502-43-79 | Прижим | |
| 62 | 1102-60-107СП | Трубопровод | |
| 62 | 1102-60-107-20СП | Трубопровод | |
| 63 | 1106-60-136СП | Блок радиаторов | |
| 63 | 1106-60-136-20СП | Блок радиаторов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
