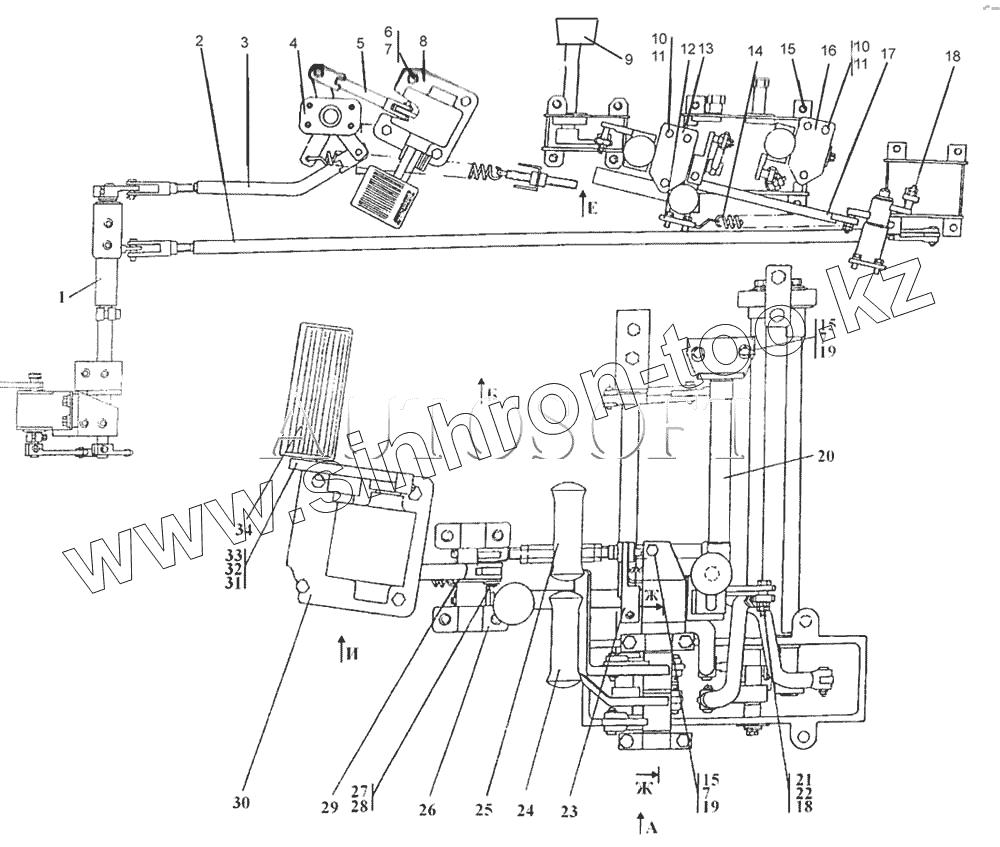

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Привод управления
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
9
9
10
10
11
11
12
13
13
14
14
15
15
15
16
16
17
17
18
18
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
29
30
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-13-50-02СП | 1101-13-50-02СП | Привод управления | |
| 1 | 2001-13-47-02СП | Мостик | |
| 1 | 2001-13-47-02-20СП | Мостик | |
| 2 | 2001-13-53СП | Тяга | |
| 2 | 2001-13-53-20СП | Тяга | |
| 3 | 1101-13-26СП | Тяга | |
| 3 | 1101-13-26-20СП | Тяга | |
| 4 | 3501-13-202СП | Мостик | |
| 4 | 3501-13-202-20СП | Мостик | |
| 5 | 3501-13-200СП | Тяга | |
| 5 | 3501-13-200-20СП | Тяга | |
| 6 | 280250 | Болт М10-6gх40 | |
| 6 | 280250-20 | Болт М10-6gх40 | |
| 7 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 8 | 3501-13-255-01СП | Педаль | |
| 9 | 2001-13-10-20СП | Мостик | |
| 9 | 2001-13-10СП | Мостик | |
| 10 | Болт М8-6gх40 | Болт М8-6gх40 | |
| 11 | Шайба 8 Т | Шайба 8 Т | |
| 12 | 3501-13-253СП | Сектор | |
| 13 | 3501-13-172СП | Блок управления | |
| 13 | 3501-13-172-20СП | Блок управления | |
| 14 | 700-38-2552-01 | Пружина | |
| 14 | 700-38-2552-20 | Пружина | |
| 15 | Болт М10-6gх30 | Болт М10-6gх30 | |
| 16 | 1101-13-25СП | Блок управления | |
| 16 | 1101-13-25-20СП | Блок управления | |
| 17 | 3501-13-218СП | Тяга | |
| 17 | 3501-13-218-20СП | Тяга | |
| 18 | Гайка М6 | Гайка М6 | |
| 19 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 19 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 20 | 1101-13-11СП | Мостик | |
| 20 | 1101-13-11-20СП | Мостик | |
| 21 | 404-13-126 | Втулка | |
| 21 | 404-13-126-20 | Втулка | |
| 22 | 404-13-128 | Ось | |
| 22 | 404-13-128-20 | Ось | |
| 23 | 3501-13-143СП | Блок управления | |
| 23 | 3501-13-143-20СП | Блок управления | |
| 24 | 3501-13-164СП | Рукоятка | |
| 24 | 3501-13-164-20СП | Рукоятка | |
| 25 | 3501-13-163СП | Рукоятка | |
| 25 | 3501-13-163-20СП | Рукоятка | |
| 26 | 2501-13-287СП | Мостик | |
| 26 | 2501-13-287-20СП | Мостик | |
| 27 | 404-13-269-01 | Ось | |
| 27 | 404-13-269-01-20 | Ось | |
| 28 | Шплинт 3,2х14 | Шплинт 3,2х14 | |
| 29 | 46-13-174 | Ухо | |
| 29 | 46-13-174-20СП | Ухо | |
| 30 | 3501-13-137СП | Корпус | |
| 30 | 3501-13-137-20СП | Корпус | |
| 31 | 340350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 32 | Болт М8-6gх30 | Болт М8-6gх30 | |
| 33 | 3501-13-138СП | Педаль | |
| 33 | 3501-13-138-20СП | Педаль | |
| 34 | 400359-01 | Накладка педали |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
