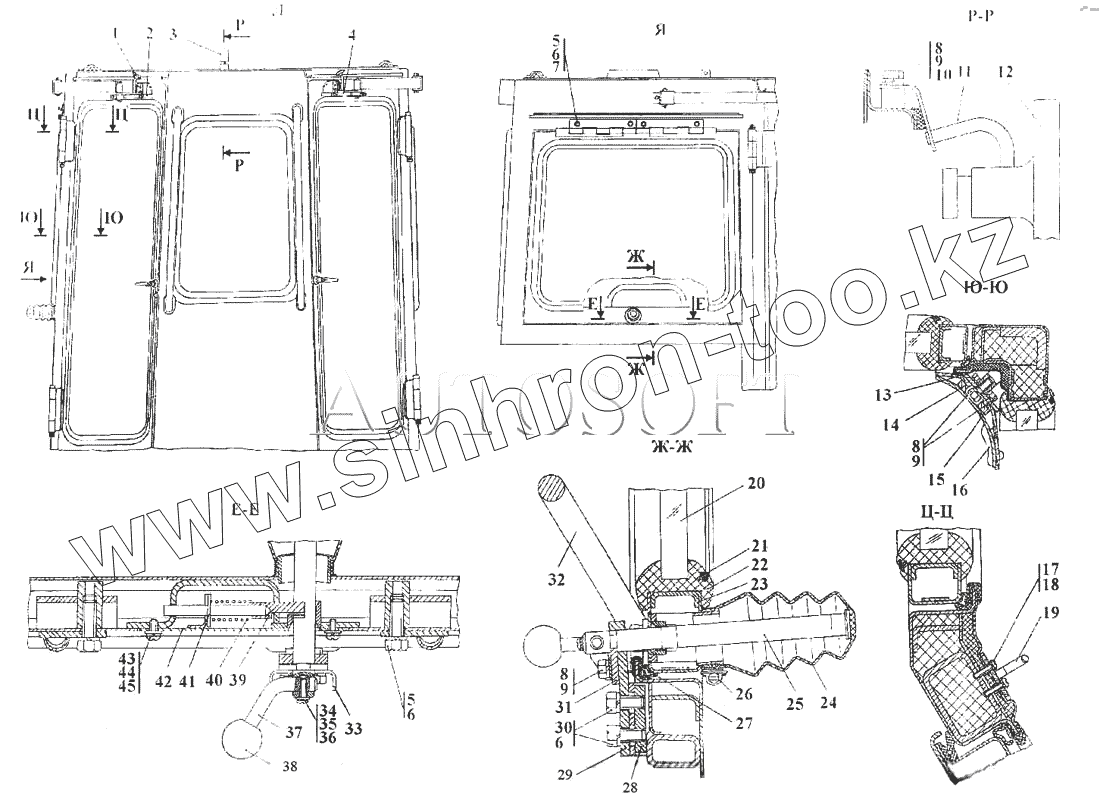

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Кабина

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
6
7
7
8
8
8
9
9
9
10
10
11
11
12
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
37
38
39
40
41
41
42
43
44
45
45
Позиция на иллюстрации Заводской номер детали Название детали
2501-59-1-01СП 2501-59-1-01СП Кабина
2501-59-1-20СП 2501-59-1-20СП Кабина
2501-59-1-01-20СП 2501-59-1-01-20СП Кабина
1 ТТ2501-23-2 Ручка
2 2501-59-158СП Направляющая
2 2501-59-158-20СП Направляющая
3 2501-59-106 Проставка
3 2501-59-106-20 Проставка
4 2501-59-158-01СП Направляющая
4 2501-59-158-01-20СП Направляющая
5 Болт М10-6gх30 Болт М10-6gх30
6 Шайба 10 Шайба 10
7 2501-59-243-01 Шайба
7 2501-59-243-01-20 Шайба
8 Болт М8-6gх20 Болт М8-6gх20
9 Шайба 8 Т Шайба 8 Т
10 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78
10 310150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
11 2501-59-150СП Кронштейн
11 2501-59-150-20СП Кронштейн
12 Зеркало 700.82.01.010-1 Зеркало 700.82.01.010-1
14 401-59-260СП Гнездо
14 401-59-260-20СП Гнездо
15 2501-59-150 Кронштейн
15 2501-59-150-20 Кронштейн
16 400085 Опора
17 Винт В.М4-6gх16 Винт В.М4-6gх16
18 Шайба 4 Шайба 4
19 2501-59-156СП Крючок
20 2501-59-167СП Стеклопакет СПКТ ТУ21-0287200-005-91
21 46-59-419-04 Кант №23
22 2501-59-73-07 Окантовка
23 2501-59-163СП Панель
23 2501-59-163-20СП Панель
24 400442 Чехол
25 2501-59-229 Ось
26 Хомут стяжной червячный 1055-У-02 Хомут стяжной червячный 1055-У-02
27 Уплотнитель 2107-6107018 Уплотнитель 2107-6107018
28 2501-59-224 Пластина
29 2501-59-225 Пластина
30 Болт М10-6gх20 Болт М10-6gх20
31 2501-59-226 Стопор
32 2501-59-161СП Поручень
32 2501-59-161-20СП Поручень
33 2501-59-227 Ограничитель
34 Винт В.М5-6gх16 Винт В.М5-6gх16
35 Шайба 5 Шайба 5
36 310080 Шайба 5.01.10.019 ГОСТ 11371-78
36 310080-20 Шайба 5.01.10.0221 ГОСТ 11371-78
37 2501-59-228 Рукоятка
38 46-23-133 Рукоятка
39 2501-59-164СП Стопор
40 700-38-2095 Пружина
41 310140 Шайба 8.01.10.019 ГОСТ 6958-78
41 310140-20 Шайба 8.01.10.0221 ГОСТ 6958-78
42 2501-59-120СП Стеклопакет
43 Винт В.М6-6gх12 Винт В.М6-6gх12
44 Шайба 6 Т Шайба 6 Т
45 310110 Шайба 6.01.08кп.019 ГОСТ 11371-78
45 310110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
