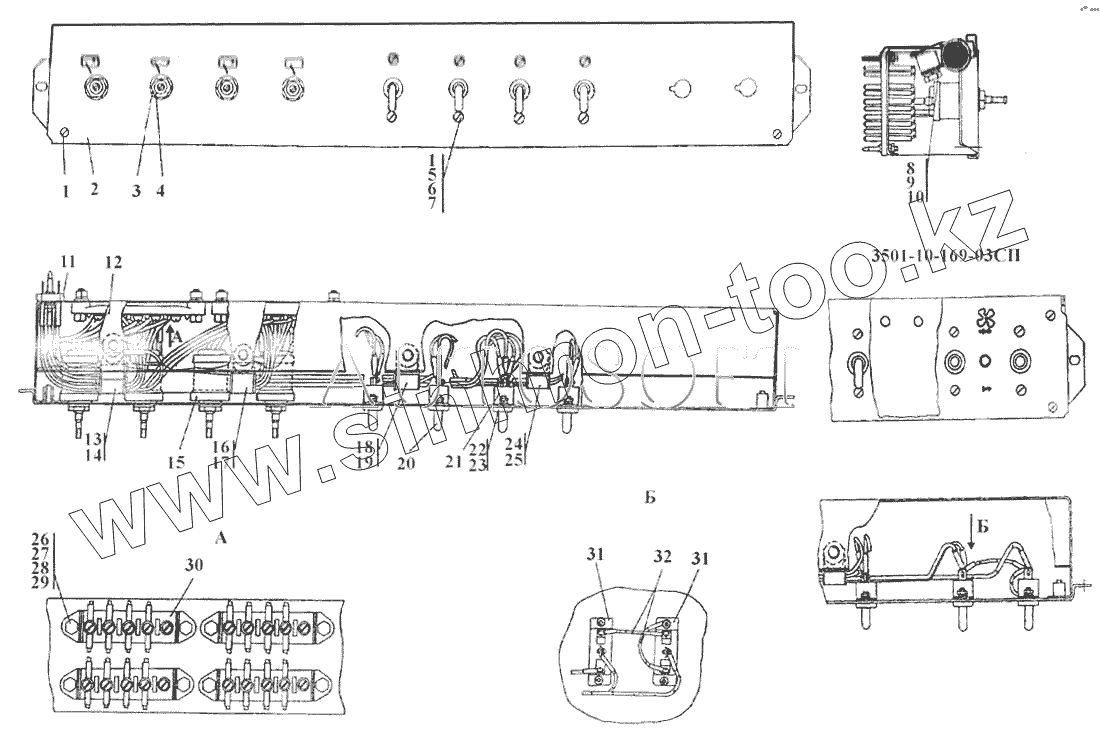

Каталог запасных частей к технике: Промтрактор Т-11.01Я. Блок выключателей
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-10-169-02-10СП | 3501-10-169-02-10СП | Блок выключателей | |
| 3501-10-169-02СП | 3501-10-169-02СП | Блок выключателей | |
| 3501-10-168-03-20СП | 3501-10-168-03-20СП | Жгут | |
| 3501-10-168-03СП | 3501-10-168-03СП | Жгут | |
| 3501-10-169-03-20СП | 3501-10-169-03-20СП | Блок выключателей | |
| 3501-10-169-03СП | 3501-10-169-03СП | Блок выключателей | |
| 3501-10-169-02-20СП | 3501-10-169-02-20СП | Блок выключателей | |
| 3501-10-169-03-10СП | 3501-10-169-03-10СП | Блок выключателей | |
| 1 | Винт В.М4-6gх12 ГОСТ 17475-80 | Винт В.М4-6gх12 ГОСТ 17475-80 | |
| 2 | 3501-10-5 | Щиток | |
| 2 | 3501-10-5-20 | Щиток | |
| 3 | 310220 | Шайба 12х0,5.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 310220-20 | Шайба 12х0,5.08кп.0221 ГОСТ 11371-78 | |
| 4 | 300220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 4 | 300220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 5 | Гайка М4 ГОСТ 5927-70 | Гайка М4 ГОСТ 5927-70 | |
| 6 | Шайба 4 ГОСТ 6402-70 | Шайба 4 ГОСТ 6402-70 | |
| 7 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 8 | М8-6gх16 ГОСТ 7796-70 | Болт | |
| 9 | Шайба 8 Т | Шайба 8 Т | |
| 10 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3501-10-168-02СП | Жгут | |
| 11 | 3501-10-168-02-20СП | Жгут | |
| 12 | 3501-10-109СП | Кожух | |
| 12 | 3501-10-109-20СП | Кожух | |
| 13 | 700-40-6684-03 | Прокладка | |
| 14 | 700-41-3307 | Хомутик | |
| 15 | 3501-10-170СП | Переключатель стеклоочистителя и стеклоомывателя | |
| 15 | 3501-10-170-20СП | Переключатель стеклоочистителя и стеклоомывателя | |
| 16 | 700-40-6684-04 | Прокладка | |
| 17 | 700-41-3179 | Хомутик | |
| 18 | 415119 | Хомутик | |
| 19 | 700-40-6684-06 | Прокладка | |
| 20 | 3501-10-25 | Колпачок | |
| 21 | В-45М | Переключатель В-45М ТУ 16-526.016-73 | |
| 21 | В-45М-Т | Переключатель В-45М-Т ТУ 16-526.016-73 | |
| 21 | В-45М экспорт | Переключатель В-45М ТУ 16-526.016-73 экспорт | |
| 22 | 400410 | Манжета | |
| 23 | 400428 | Манжета | |
| 24 | 415090 | Хомутик | |
| 25 | 700-40-6684-07 | Прокладка | |
| 26 | Болт М8-6gх20 ГОСТ 7798-70 | Болт М8-6gх20 ГОСТ 7798-70 | |
| 27 | Гайка М6 ГОСТ 5915-70 | Гайка М6 ГОСТ 5915-70 | |
| 28 | Шайба 6 Т | Шайба 6 Т | |
| 29 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 30 | 17.3723000 | Панель соединительная | |
| 31 | ППН-45 | Переключатель ППН-45 ТУ 16-526.016-73 | |
| 31 | ППН-45 экспорт | Переключатель ППН-45 ТУ 16-526.016-73 экспорт | |
| 31 | ППН-45-Т | Переключатель ППН-45-Т ТУ 16-526.016-73 | |
| 32 | 404-10-180-47СП | Провод | |
| 32 | 404-10-180-47-20СП | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
