Каталог запасных частей к технике: Промтрактор Т-11.01К. 1106-60-3СП Система охлаждения
1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
14
15
16
16
17
18
18
19
20
21
21
22
22
23
23
24
24
25
26
26
27
28
28
29
30
31
31
32
33

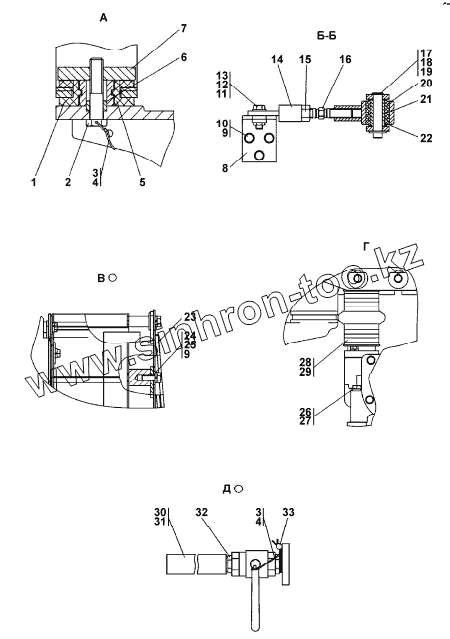

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-25-37-20СП(SP) | Амортизатор | |
| 1 | 2501-25-37СП(SP) | Амортизатор | |
| 2 | 28 0561-20 | Болт 3M16x1,5-6gx70 | |
| 2 | 28 0561 | Болт 3M16x1,5-6gx70 | |
| 3 | 1,6-0-С | Проволока ГОСТ 3282-74 | |
| 4 | КС1,6 | Проволока ГОСТ 792-67 | |
| 5 | 2001-60-96 | Амортизатор | |
| 6 | 2002-60-30 | Втулка | |
| 6 | 2002-60-30-20 | Втулка | |
| 7 | 2002-60-29 | Плита | |
| 7 | 2002-60-29-20 | Плита | |
| 8 | 0902-60-106СП(SP) | Кронштейн | |
| 8 | 0902-60-106-20СП(SP) | Кронштейн | |
| 9 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 10 | Болт М10-6gx20 | Болт М10-6gx20 | |
| 11 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 12 | 30 0220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 12 | 30 0220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 13 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 14 | 0902-60-105СП(SP) | Втулка | |
| 14 | 0902-60-105-20СП(SP) | Втулка | |
| 15 | Гайка М16x1,5 | Гайка М16x1,5 | |
| 16 | 2001-25-27 | Стержень | |
| 16 | 2001-25-27-20 | Стержень | |
| 17 | 47 0570 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 18 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 18 | 31 0270 | Шайба 16 ГОСТ 11371-78 | |
| 19 | Шплинт 4x40 | Шплинт 4x40 | |
| 20 | 40 0093 | Втулка | |
| 21 | 2001-60-103-01СП(SP) | Втулка | |
| 21 | 2001-60-103-01-20СП -20SP | Втулка | |
| 22 | 2501-25-108 | Втулка | |
| 22 | 2501-25-108-20 | Втулка | |
| 23 | 1146-60-110СП(SP) | Ограждение | |
| 23 | 1146-60-110-20СП(SP) | Ограждение | |
| 24 | 46-11-476-01 | Шайба | |
| 24 | 46-11-476-01-20 | Шайба | |
| 25 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 26 | 28 2388 | Болт М12х1,25-6gх95 | |
| 26 | 28 2388-20 | Болт М12х1,25-6gх95 | |
| 27 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 28 | 403-60-187СП(SP) | Хомут | |
| 28 | 403-60-187-20СП(SP) | Хомут | |
| 29 | 46 1602 | Рукав | |
| 30 | DIN3017-AL30-45/ 12C7-W2 | Шланговый хомут DIN3017-AL30-45/ 12C7-W2 | |
| 31 | 46 0901-08 | Рукав | |
| 31 | 46 0901-08-20 | Рукав | |
| 32 | 2002-43-42 | Наконечник | |
| 33 | 2001-80-4 | Пломба свинцовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
