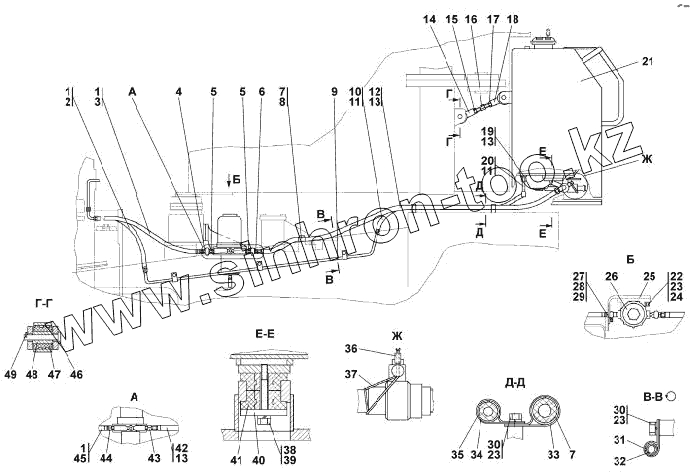

Каталог запасных частей к технике: Промтрактор Т-11.01К. 1106-25-3СП Установка бака
1106-25-3-20СП(SP)
1106-25-3СП(SP)
1
1
1
2
2
3
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
23
24
24
25
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
38
39
40
41
42
42
43
44
45
46
46
47
48
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106-25-3-20СП(SP) | 1106-25-3-20СП(SP) | Установка бака | |
| 1106-25-3СП(SP) | 1106-25-3СП(SP) | Установка бака | |
| 1 | DIN3017-AS120-22/ 9C 7-W2 | Шланговый хомут DIN3017-AS120-22/ 9C 7-W2 | |
| 2 | 46 0321-02 | Рукав | |
| 2 | 46 0321-02-20 | Рукав | |
| 3 | 46 0401-28 | Рукав | |
| 4 | 1106-25-11-01 | Переходник | |
| 5 | 1106-25-10-01 | Наконечник | |
| 6 | 1106-25-17 | Переходник | |
| 7 | 700-40-6684-14 | Прокладка | |
| 8 | 41 5204 | Хомутик | |
| 8 | 41 5204-20 | Хомутик | |
| 9 | 1106-25-13СП(SP) | Трубопровод | |
| 9 | 1106-25-13-20СП(SP) | Трубопровод | |
| 10 | 311102-26-517--15СП(SP) | Рукав | |
| 10 | 311102-26-517--15-20СП(SP) | Рукав | |
| 11 | 008-010-14-2-51-1668 | Кольцо | |
| 12 | 404-26-213-29СП(SP) | Рукав | |
| 12 | 404-26-213-29-20СП -20SP | Рукав | |
| 13 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 14 | 311102-25-19--01СП(SP) | Втулка | |
| 14 | 311102-25-19--01-20СП(SP) | Втулка | |
| 15 | Гайка М16x1,5 | Гайка М16x1,5 | |
| 16 | 2001-25-27 | Стержень | |
| 16 | 2001-25-27-20 | Стержень | |
| 17 | 30 0265 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 17 | 30 0265-20 | Гайка М16х1,5-LН-6Н ГОСТ 5915-70 | |
| 18 | 311102-25-19--02СП(SP) | Втулка | |
| 18 | 311102-25-19--02-20СП(SP) | Втулка | |
| 19 | 0902-25-19 | Переходник | |
| 19 | 0902-25-19-20 | Переходник | |
| 20 | 311102-26-514--03СП(SP) | Угольник | |
| 20 | 311102-26-514--03-20СП(SP) | Угольник | |
| 21 | 0902-25-10-01СП(SP) | Бак | |
| 21 | 0902-25-10-01-20СП(SP) | Бак | |
| 22 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 23 | Шайба 8Т | Шайба 8Т | |
| 24 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 24 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 25 | 1106-25-7 | Кронштейн | |
| 25 | 1106-25-7-20 | Кронштейн | |
| 26 | ДВО-FH232 | Топливный фильтр-водоотделитель ДВО-FH232 | |
| 27 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 28 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 29 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 30 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 31 | 700-41-2866 | Хомут | |
| 32 | 700-40-6684-06 | Прокладка | |
| 33 | 700-41 -2548 | Хомутик | |
| 34 | 700-41-3307 | Хомутик | |
| 35 | 700-40-6684-11 | Прокладка | |
| 36 | 2001-80-4 | Пломба свинцовая | |
| 37 | 0,8-0-С | Проволока 0,8-0-С | |
| 38 | 28 0570 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 38 | 28 0570-20 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 39 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 40 | 1101-25-36 | Накладка | |
| 41 | 2501-25-37СП(SP) | Амортизатор | |
| 42 | 404-26-213-32СП(SP) | Рукав | |
| 42 | 404-26-213-32-20СП -20SP | Рукав | |
| 43 | 1106-25-9-20 | Наконечник | |
| 44 | 1106-25-8-20 | Наконечник | |
| 45 | 46 0401-17-20 | Рукав | |
| 46 | 47 5550 | Ось | |
| 46 | 47 5550-20 | Ось | |
| 47 | 40 0450 | Втулка | |
| 48 | 2501-25-108-01 | Втулка | |
| 48 | 2501-25-108-01-20 | Втулка | |
| 49 | Шплинт 4x40 | Шплинт 4x40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
