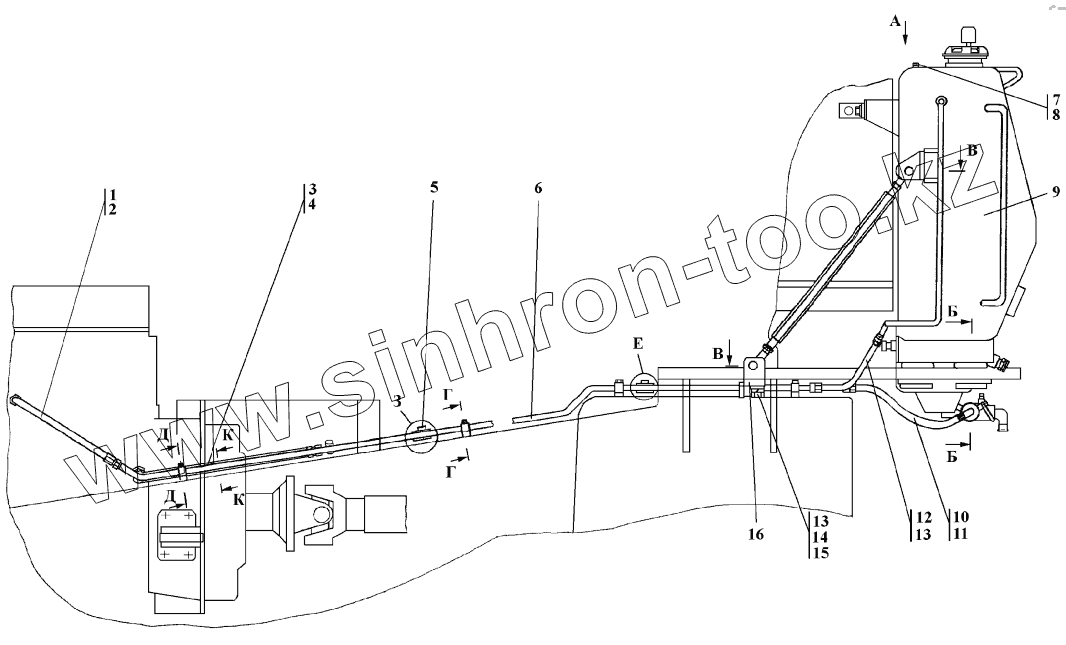

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Установка топливного бака
311506-25-1-01-20СП(SP)
311506-25-1-01СП(SP)
1
1
2
3
3
4
5
5
6
6
7
7
8
9
9
10
10
11
12
12
13
13
13
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311506-25-1-01-20СП(SP) | 311506-25-1-01-20СП(SP) | Установка топливного бака | |
| 311506-25-1-01СП(SP) | 311506-25-1-01СП(SP) | Установка топливного бака | |
| 1 | 312001-25-33-20СП(SP) | Рукав | |
| 1 | 312001-25-33СП(SP) | Рукав | |
| 2 | АS0802300SS | Рукав АS0802300SS | |
| 3 | 312001-25-32СП(SP) | Рукав | |
| 3 | 312001-25-32-20СП(SP) | Рукав | |
| 4 | 10025SS | Рукав АS | |
| 5 | 311506-25-23-01СП(SP) | Трубопровод | |
| 5 | 311506-25-23-01-20СП(SP) | Трубопровод | |
| 6 | 311506-25-22-01-20СП(SP) | Трубопровод | |
| 6 | 311506-25-22-01СП(SP) | Трубопровод | |
| 7 | 700-37-2077-20 | Пробка | |
| 7 | 700-37-2077 | Пробка | |
| 8 | МН4152-62 | Кольцо 14x20 | |
| 9 | 312001-25-10-01СП(SP) | Бак топливный | |
| 9 | 312001-25-10-01-20СП(SP) | Бак топливный | |
| 10 | 404-26-213-24СП(SP) | Рукав | |
| 10 | 404-26-213-24-20СП(SP) | Рукав | |
| 11 | Кольцо012-016-25-2-51-1668 | Кольцо | |
| 12 | 404-26-213-20СП(SP) | Рукав d.12 | |
| 12 | 404-26-213СП(SP) | Рукав d.12 | |
| 13 | 280819 | Болт М24х2-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 13 | 280819-20 | Болт М24х2-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 14 | Шайба24Т | Шайба 24Т | |
| 15 | 310350 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 15 | 310350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 16 | 312001-25-34-20СП(SP) | Кронштейн | |
| 16 | 312001-25-34СП(SP) | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
