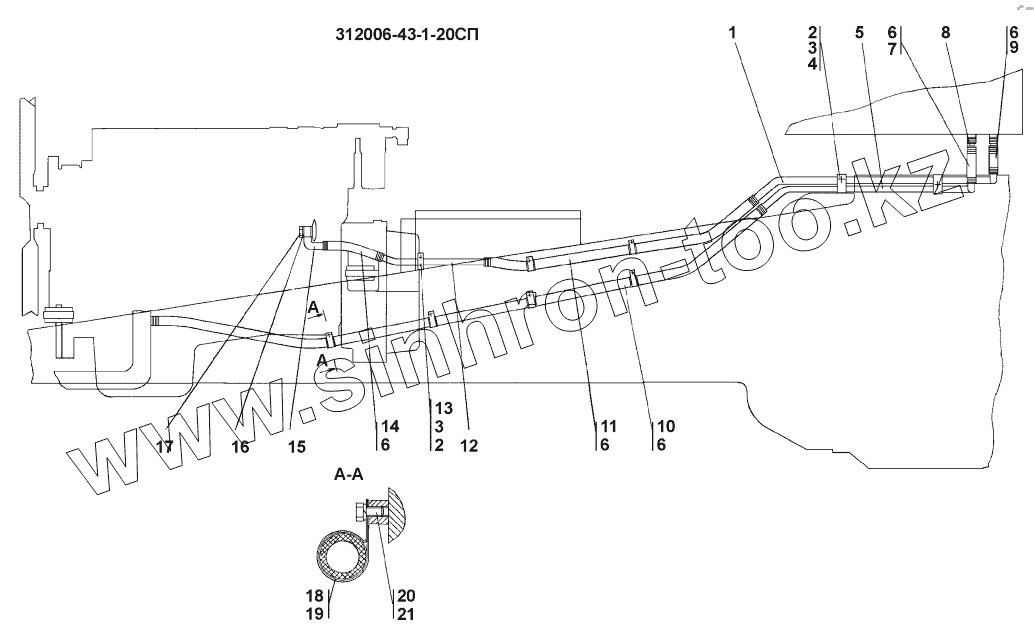

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Установка системы подогрева
1
2
2
3
3
4
4
5
5
6
6
6
6
6
7
8
9
10
10
11
12
13
13
14
15
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312006-43-12СП(SP) | Трубопровод | |
| 2 | Шайба12ОТ | Шайба12ОТ | |
| 3 | БолтМ12х1,25-6gх40 | Болт М12х1,25-6gх40 | |
| 4 | 2502-43-106-20 | Прижим | |
| 4 | 2502-43-106 | Прижим | |
| 5 | 312002-43-38СП(SP) | Трубопровод | |
| 5 | 312002-43-38-20СП(SP) | Трубопровод | |
| 6 | 476715900017 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 7 | 460901-04-20 | Рукав | |
| 8 | 311506-43-24 | Переходник | |
| 9 | 460901-03-20 | Рукав | |
| 10 | 460901-24-20 | Рукав | |
| 10 | 460901-24 | Рукав | |
| 11 | 460901-21-20 | Рукав | |
| 12 | 312006-43-11СП(SP) | Трубопровод | |
| 13 | 2502-43-79 | Прижим | |
| 13 | 2502-43-79-20 | Прижим | |
| 14 | 460901-07-20 | Рукав | |
| 15 | 311506-43-113-20СП(SP) | Трубопровод | |
| 15 | 311506-43-113СП(SP) | Трубопровод | |
| 16 | 311506-43-2 | Прокладка | |
| 17 | 311506-43-27-20 | Болт зажимной | |
| 17 | 311506-43-27 | Болт зажимной | |
| 18 | 700-40-6684-01 | Прокладка | |
| 19 | 415355 | Хомутик | |
| 20 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 21 | Шайба8Т | Шайба 8Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
