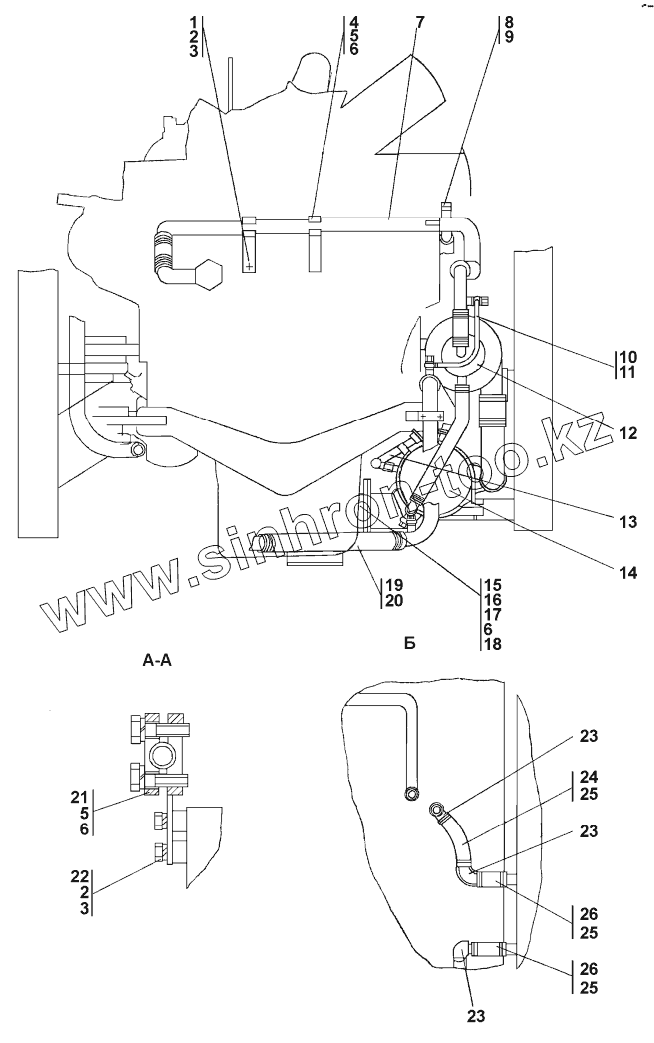

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Установка системы подогрева
1
2
2
3
3
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
24
25
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 311506-43-114СП(SP) | Кронштейн | |
| 2 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 3 | Шайба8Т | Шайба 8Т | |
| 4 | 404-43-87 | Фланец | |
| 5 | БолтМ12х1,25-6gх40 | Болт М12х1,25-6gх40 | |
| 6 | Шайба12ОТ | Шайба12ОТ | |
| 7 | 312006-43-13СП(SP) | Трубопровод | |
| 8 | 46-43-313 | Прокладка | |
| 9 | 700-37-2077 | Пробка | |
| 10 | 460501-04 | Рукав | |
| 11 | 476715900015 | Шланговый хомут DIN 3017-AL12-22,9C7-W2 | |
| 12 | ПЖД30Л-1015200 | Агрегат насосный ПЖД30Л-1015200 | |
| 13 | 312006-43-15СП(SP) | Топливопровод | |
| 14 | ПЖД-30Л-1015010 | Котел подогревателя ПЖД-30Л-1015010 | |
| 15 | 311506-43-105СП(SP) | Газовод | |
| 16 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 17 | ГайкаМ12х1,25 | Гайка М12х1,25 | |
| 18 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 19 | 461201-22 | Рукав | |
| 20 | 476715900019 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 21 | 2502-43-79-20 | Прижим | |
| 21 | 2502-43-79 | Прижим | |
| 22 | 1106-43-80СП(SP) | Кронштейн | |
| 23 | 2502-43-90СП(SP) | Переходник | |
| 24 | 460901-13 | Рукав | |
| 25 | 476715900017 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 26 | 460901-01 | Рукав |
