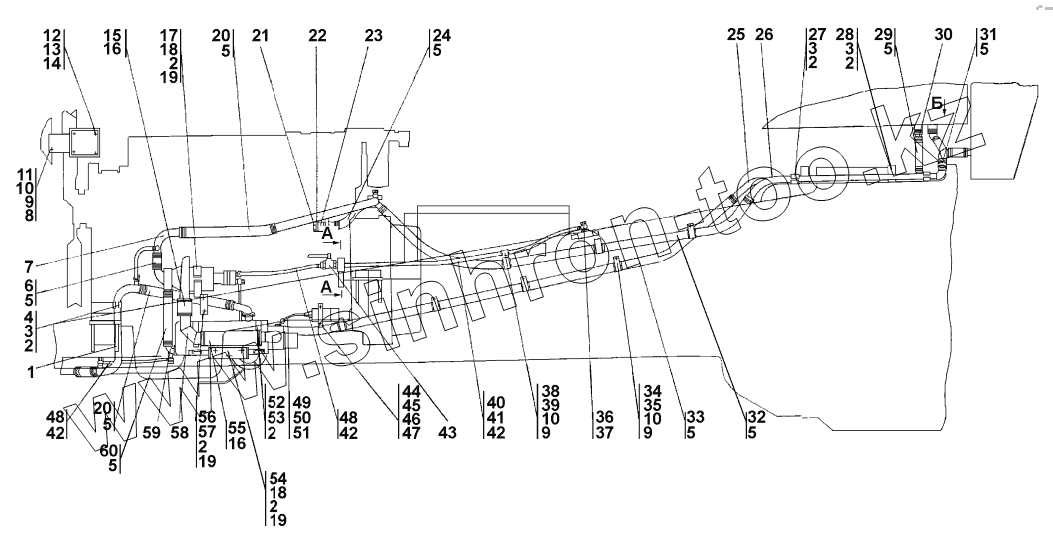

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Установка системы подогрева
312006-43-1-20СП(SP)
312006-43-1СП(SP)
1
2
2
2
2
2
2
2
3
3
3
4
5
5
5
5
5
5
5
5
5
6
7
8
9
9
9
10
10
10
11
12
13
14
15
16
16
17
18
18
19
19
19
20
20
21
21
22
23
23
24
25
25
26
27
27
28
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312006-43-1-20СП(SP) | 312006-43-1-20СП(SP) | Установка системы подогрева | |
| 312006-43-1СП(SP) | 312006-43-1СП(SP) | Установка системы подогрева | |
| 1 | 312006-43-14СП(SP) | Трубопровод | |
| 2 | Шайба12ОТ | Шайба12ОТ | |
| 3 | БолтМ12х1,25-6gх40 | Болт М12х1,25-6gх40 | |
| 4 | 404-43-87 | Фланец | |
| 5 | 476715900017 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 6 | 461201-02 | Рукав | |
| 7 | 0602-43-35СП(SP) | Трубопровод | |
| 8 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 9 | Шайба8Т | Шайба 8Т | |
| 10 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 11 | 312505-43-17СП(SP) | Корпус | |
| 12 | ВинтВМ5-6gх12 | Винт В М5-6gх12 | |
| 13 | Шайба5 | Шайба 5 | |
| 14 | ПЖД-600И-1015410 | Щиток управления ПЖД-600И-1015410 | |
| 15 | 461501 | Рукав | |
| 16 | 476715900019 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 17 | 2002-43-22СП(SP) | Скоба | |
| 18 | БолтМ12х1,25-6gх30 | Болт М12х1,25-6gх30 | |
| 19 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 20 | 461201-22 | Рукав | |
| 21 | 311506-43-27 | Болт зажимной | |
| 21 | 311506-43-27-20 | Болт зажимной | |
| 22 | 311506-43-2 | Прокладка | |
| 23 | 311506-43-113СП(SP) | Трубопровод | |
| 23 | 311506-43-113-20СП(SP) | Трубопровод | |
| 24 | 461201-08 | Рукав | |
| 25 | 312002-43-38СП(SP) | Трубопровод | |
| 25 | 312002-43-38-20СП(SP) | Трубопровод | |
| 26 | 312002-43-39СП(SP) | Трубопровод | |
| 27 | 2502-43-79 | Прижим | |
| 27 | 2502-43-79-20 | Прижим | |
| 28 | 2502-43-106-20 | Прижим | |
| 28 | 2502-43-106 | Прижим | |
| 29 | 460501-05 | Рукав | |
| 30 | 311506-43-24 | Переходник | |
| 31 | 460501-13 | Рукав | |
| 32 | 460501-25 | Рукав | |
| 33 | 460501-24 | Рукав | |
| 33 | 460501-24-20 | Рукав | |
| 34 | 700-40-6684-01 | Прокладка | |
| 35 | 415355 | Хомутик | |
| 36 | 46-43-313 | Прокладка | |
| 37 | 700-41-2622 | Болт зажимной | |
| 38 | 700-40-6684-03 | Прокладка | |
| 39 | 700-41-2548 | Хомутик | |
| 40 | 2501-43-254СП(SP) | Наконечник | |
| 41 | 460501-13 | Рукав | |
| 42 | 476715900015 | Шланговый хомут DIN 3017-AL12-22,9C7-W2 | |
| 43 | 311506-43-107СП(SP) | Кран | |
| 44 | БолтМ6-6gх16 | Болт М6-6gх16 | |
| 45 | Шайба6Т | Шайба 6Т | |
| 46 | 9301.3734 | Коммутатор транзисторный 9301.3734 | |
| 47 | 9301.3734-01 | Модуль зажигания отопителя 9301.3734-01 | |
| 48 | 460501-04 | Рукав | |
| 49 | 312505-10-107СП(SP) | Провод ВН | |
| 50 | 130-370-71486 | Колпачок защитный проводов высокого напряжения 130-370-71486 | |
| 51 | ТУ37.003.658-75 | Наконечник свечной с помехоподавителем СЭ12 | |
| 52 | 1102-43-15СП(SP) | Петля | |
| 53 | 281379 | Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70 | |
| 54 | 1102-43-18СП(SP) | Кронштейн | |
| 55 | 461501-05 | Рукав | |
| 56 | 2002-43-74СП(SP) | Кронштейн | |
| 57 | 280320 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 58 | 2002-43-16СП(SP) | Воздуховод | |
| 59 | 2002-43-66СП(SP) | Трубопровод | |
| 60 | 461201-16 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
