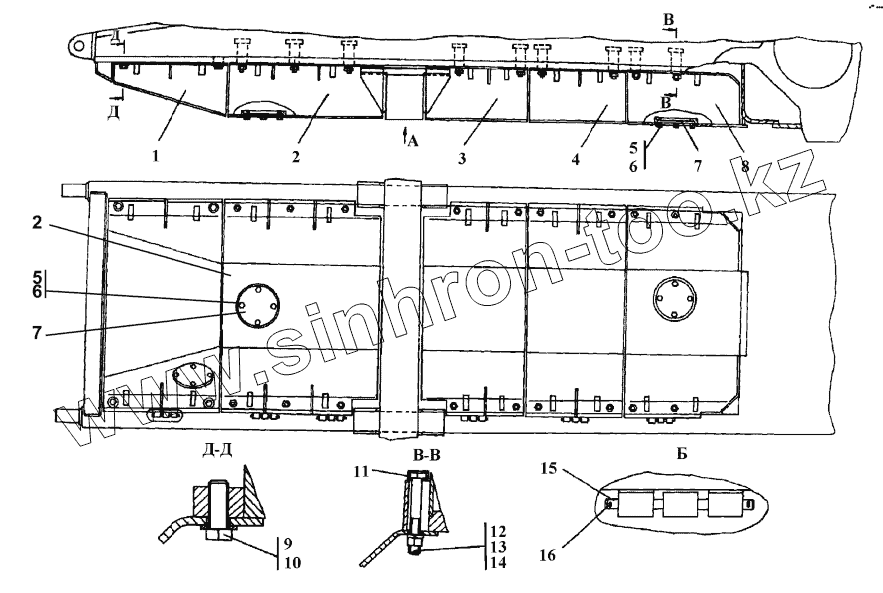

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Установка кожухов
312002-64-1-01-20СП(SP)
312002-64-1-01СП(SP)
1
1
2
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312002-64-1-01-20СП(SP) | 312002-64-1-01-20СП(SP) | Установка кожухов | |
| 312002-64-1-01СП(SP) | 312002-64-1-01СП(SP) | Установка кожухов | |
| 1 | 312002-64-5СП(SP) | Кожух | |
| 1 | 312002-64-5-20СП(SP) | Кожух | |
| 2 | 312002-64-6-01СП(SP) | Кожух | |
| 2 | 312002-64-6-01-20СП(SP) | Кожух | |
| 3 | 312001-64-7СП(SP) | Кожух | |
| 3 | 312001-64-7-20СП(SP) | Кожух | |
| 4 | 312001-64-8СП(SP) | Кожух | |
| 4 | 312001-64-8-20СП(SP) | Кожух | |
| 5 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 6 | Шайба12 | Шайба 12 | |
| 7 | 46-64-66-20 | Крышка | |
| 7 | 46-64-66 | Крышка | |
| 8 | 312001-64-10-20СП(SP) | Кожух | |
| 8 | 312001-64-10СП(SP) | Кожух | |
| 9 | 280725 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 9 | 280725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 10 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 10 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 11 | 2501-64-121-20 | Скоба | |
| 11 | 2501-64-121 | Скоба | |
| 12 | 280746 | Болт М20х1,5-6gх90 ГОСТ 7796-70 | |
| 12 | 280746-20 | Болт М20х1,5.6gх90 ГОСТ 796-70 | |
| 13 | 300310 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 13 | 300310-20 | Гайка М20х1,5-6Н.12.40Х029 ГОСТ 5915-70 | |
| 14 | Шайба20 | Шайба 20 | |
| 15 | 475240 | Ось | |
| 15 | 475240-20 | Ось | |
| 16 | Шплинт3,2х25 | Шплинт 3,2х25 |
