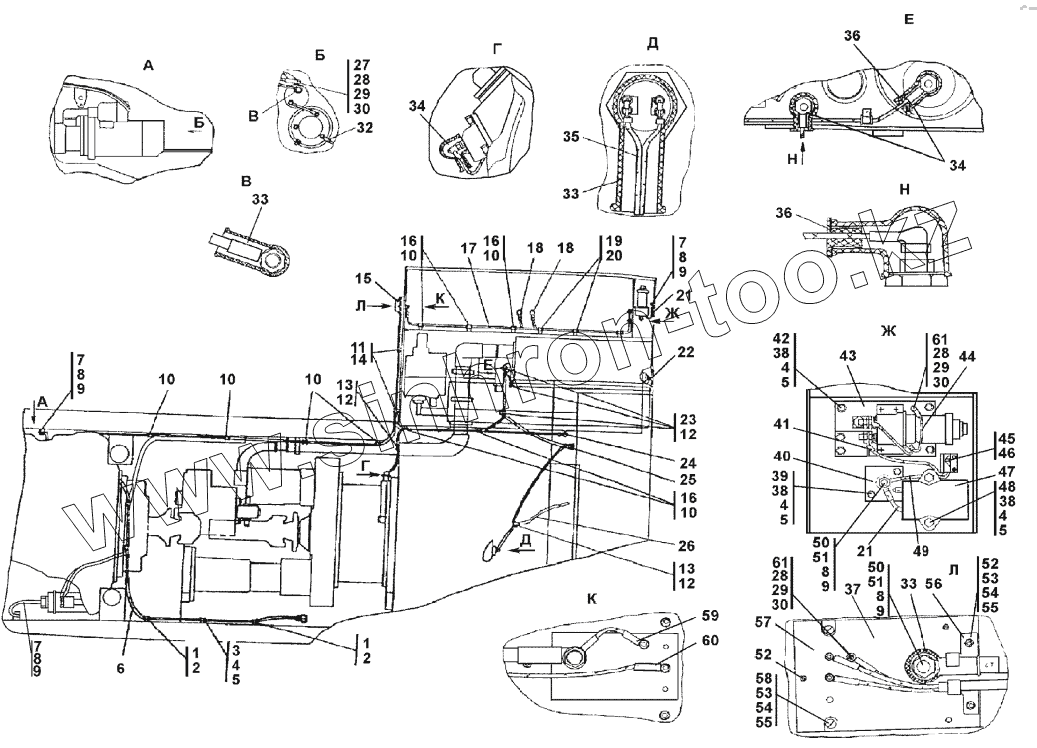

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Установка электрооборудования на раме

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
311502-10-13-04-20СП
311502-10-13-05СП
311502-10-13-05-20СП
311502-10-13-04СП
1
1
2
2
3
4
4
4
4
5
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
12
12
12
13
13
14
15
15
16
16
16
17
17
18
18
18
19
20
21
21
21
22
22
23
24
24
25
25
26
26
27
28
28
28
29
29
29
30
30
30
30
33
33
33
34
34
35
35
36
36
37
37
38
38
38
39
40
40
41
41
42
43
43
43
44
44
45
46
47
47
48
49
49
50
50
50
51
51
52
52
53
53
54
54
55
55
55
56
56
58
59
59
60
60
61
61
61
Позиция на иллюстрации Заводской номер детали Название детали
311502-10-13-04-20СП 311502-10-13-04-20СП Установка электрооборудования на раме
311502-10-13-05СП 311502-10-13-05СП Установка электрооборудования на раме
311502-10-13-05-20СП 311502-10-13-05-20СП Установка электрооборудования на раме
311502-10-13-04СП 311502-10-13-04СП Установка электрооборудования на раме
1 700-40-6684-09 Прокладка
2 58-41-2006-05 Хомутик
3 БолтМ8-6gх16 Болт М8-6gх16
4 Шайба8Т Шайба 8Т
5 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78
5 310150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
6 2006-10-12-04-20СП Электрооборудование двигателя
6 2006-10-12-05-20СП Электрооборудование двигателя
6 2006-10-12-05СП(SP) Электрооборудование двигателя
6 2006-10-12-04СП Электрооборудование двигателя
7 280320 Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70
7 280320-20 Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70
8 Шайба10ОТ Шайба 10 ОТ
9 310210 Шайба 12х2.01.10.019 ГОСТ 11371-78
9 310210-20 Шайба 12х2.01.10.0221 ГОСТ 11371-78
10 700-41-3179 Хомутик
11 700-40-6684-03 Прокладка
12 700-40-6684-06 Прокладка
13 415119 Хомутик
14 700-41-3307 Хомутик
15 404-10-17-20 Кожух
15 404-10-17 Кожух
16 700-40-6684-04 Прокладка
17 312001-10-109-06СП Провод
17 312001-10-109-06-20СП Провод
18 2001-10-110-07-20СП Провод
18 2001-10-110-07СП(SP) Провод
19 700-40-6684-02 Прокладка
20 700-41-3187 Хомутик
21 2001-10-119-20СП Провод
21 2001-10-119СП Провод
22 ТТ2501-10-145СП(SP) Электрооборудование гидробака
22 ТТ2501-10-145-20СП Электрооборудование гидробака
23 415090 Хомутик
24 311502-10-125СП(SP) Жгут
24 311502-10-125-20СП Жгут
25 311502-10-102-20СП Жгут
25 311502-10-102СП(SP) Жгут
26 2502-10-151-41СП(SP) Провод
26 2502-10-151-41-20СП Провод
27 ВинтВ.М5-6gх22 Винт В.М5-6gх22
28 ГайкаМ5 Гайка М5
29 Шайба5 Шайба 5
30 310080 Шайба 5.01.10.019 ГОСТ 11371-78
30 310080-20 Шайба 5.01.10.0221 ГОСТ 11371-78
33 700-40-5606 Наконечник
34 700-40-5607 Наконечник
35 311502-10-119-16СП Провод
35 311502-10-119-16-20СП Провод
36 400446 Заглушка
37 500057-20 Плата
37 500057 Плата
38 ГайкаМ8 Гайка
39 БолтМ8-6gх20 Болт М8-6gх20
40 2001-10-6 Панель
40 2001-10-6-20 Панель
41 2001-10-110-11-20СП Провод
41 2001-10-110-11СП(SP) Провод
42 БолтМ8-6gх25 Болт М8-6gх25
43 404-10-184-20СП(SP) Панель
43 404-10-184-10СП(SP) Панель
43 404-10-184СП(SP) Панель
44 312001-10-109-03-20СП Провод
44 312001-10-109-03СП Провод
45 ВинтВ.М3-6gх25 Винт В.М3-6gх25
46 3464011201 Розетка 47К ЫШ3.647.077ТУ
47 4573732101 Розетка ПС315-100 ММММ.685121.002-01
47 4573732098 Розетка ПС315-100 ММММ.685121.002
48 БолтМ8-6gх70 Болт М8-6gх70
49 2001-10-110-12СП(SP) Провод
49 2001-10-110-12-20СП Провод
50 404-10-16-20 Шпилька
50 404-10-16 Шпилька
51 ГайкаМ12 Гайка М12
52 БолтМ6-6gх16 Болт М6-6gх16
53 ГайкаМ6 Гайка
54 Шайба6Т Шайба 6Т
55 310110 Шайба 6.01.08кп.019 ГОСТ 11371-78
55 310110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
56 404-10-22-20 Зажим
56 404-10-22 Зажим
58 ВинтВ.М6-6gх16 Винт В.М6-6gх16
59 404-10-180-05СП(SP) Провод
59 404-10-180-05-20СП Провод
60 311502-10-119-14-20СП Провод
60 311502-10-119-14СП Провод
61 295010 Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76
61 295010-20 Шпилька
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
