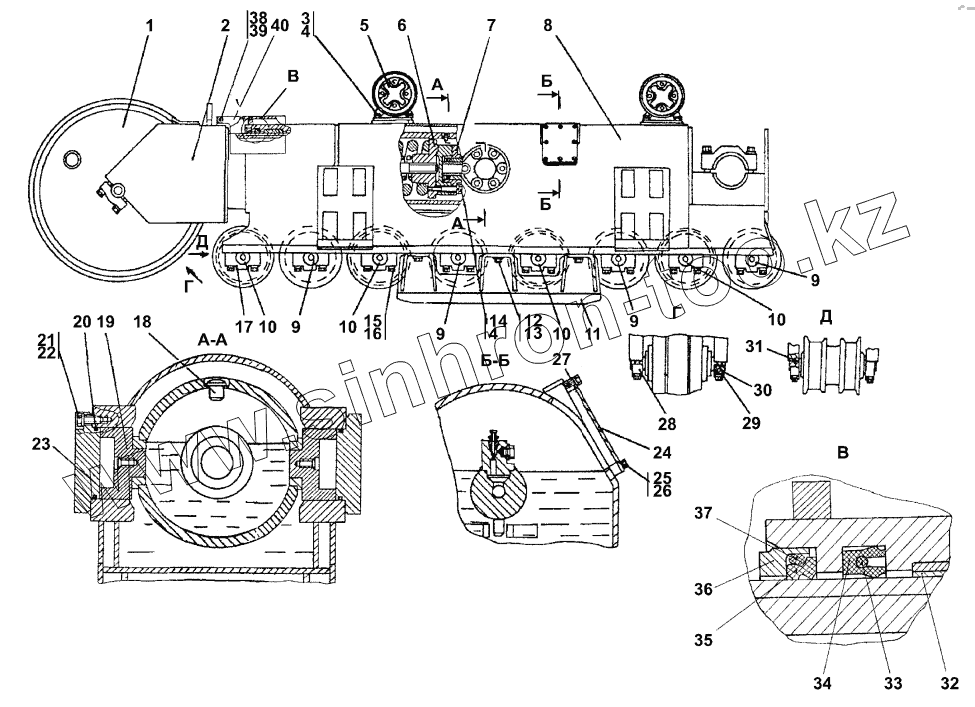

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Тележка
312002-21-3-20СП(SP)
312002-21-2СП(SP)
312002-21-2-20СП(SP)
312002-21-3СП(SP)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
28
28
29
29
30
30
31
31
32
33
34
35
36
38
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312002-21-3-20СП(SP) | 312002-21-3-20СП(SP) | Тележка | |
| 312002-21-2СП(SP) | 312002-21-2СП(SP) | Тележка | |
| 312002-21-2-20СП(SP) | 312002-21-2-20СП(SP) | Тележка | |
| 312002-21-3СП(SP) | 312002-21-3СП(SP) | Тележка | |
| 1 | 312002-21-41-20СП(SP) | Колесо натяжное | |
| 1 | 312002-21-41СП(SP) | Колесо натяжное | |
| 2 | 2001-21-9СП(SP) | Рама тележки передняя | |
| 2 | 2001-21-9-20СП(SP) | Рама тележки передняя | |
| 3 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 3 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 4 | Шайба20.ОТ | Шайба 20.ОТ | |
| 5 | 2001-21-15СП(SP) | Каток поддерживающий | |
| 5 | 2001-21-15-20СП(SP) | Каток поддерживающий | |
| 6 | 2001-21-33СП(SP) | Механизм сдавания | |
| 6 | 2001-21-33-20СП(SP) | Механизм сдавания | |
| 7 | 1101-21-42-02СП(SP) | Механизм натяжения | |
| 7 | 1101-21-42-02-20СП(SP) | Механизм натяжения | |
| 7 | 1101-21-42-03СП(SP) | Механизм натяжения | |
| 7 | 1101-21-42-03-20СП(SP) | Механизм натяжения | |
| 8 | 312002-21-12СП(SP) | Рама тележки | |
| 8 | 312002-21-11СП(SP) | Рама тележки | |
| 8 | 312002-21-11-20СП(SP) | Рама тележки | |
| 8 | 312002-21-12-20СП(SP) | Рама тележки | |
| 9 | 2001-21-40-03-20СП(SP) | Каток опорный | |
| 9 | 2001-21-40-03СП(SP) | Каток опорный | |
| 10 | 2001-21-40-02СП(SP) | Каток опорный | |
| 10 | 2001-21-40-02-20СП(SP) | Каток опорный | |
| 11 | 312002-21-26СП(SP) | Щиток | |
| 11 | 312002-21-26-20СП(SP) | Щиток | |
| 12 | 280725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 12 | 280725 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 13 | 315317-20 | Шайба | |
| 13 | 315317 | Шайба | |
| 14 | 280750-20 | Болт М20х1,5-6gх120 | |
| 14 | 280750 | Болт М20х1,5-6gх120 | |
| 15 | 315355-20 | Шайба | |
| 15 | 315355 | Шайба | |
| 16 | 280845 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 16 | 280845-20 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 17 | 312001-21-25 | Крышка | |
| 18 | 1501-21-227 | Стопор | |
| 19 | 2001-21-68-01 | Вкладыш | |
| 20 | Кольцо122-130-46-51-1668 | Кольцо 122-130-46-51-1668 | |
| 21 | 280535-20 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 21 | 280535 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 22 | 315271 | Шайба | |
| 22 | 315271-20 | Шайба | |
| 23 | 2001-21-65 | Крышка | |
| 24 | 2001-21-71 | Крышка | |
| 25 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 26 | Шайба8Т | Шайба 8Т | |
| 27 | 450308-20 | Прокладка | |
| 27 | 450308 | Прокладка | |
| 28 | 2001-21-57-20 | Каток | |
| 28 | 2001-21-57 | Крышка | |
| 29 | 2001-21-55-20 | Крышка | |
| 29 | Крышка | Крышка | |
| 30 | 320260-20 | Штифт | |
| 30 | 320260 | Штифт | |
| 31 | 325381-20 | Штифт | |
| 31 | 325381 | Штифт | |
| 32 | 2001-21-99 | Втулка | |
| 33 | 400463 | Кольцо упругое | |
| 34 | 2001-21-63 | Манжета | |
| 35 | 2001-21-164 | Манжета | |
| 36 | 2001-21-64 | Каркас | |
| 38 | 310225 | Шайба | |
| 38 | 310225-20 | Шайба | |
| 39 | БолтМ12-6gх20 | Болт М12-6gх20 | |
| 40 | 2001-21-247 | Кожух | |
| 40 | 2001-21-247-20 | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
