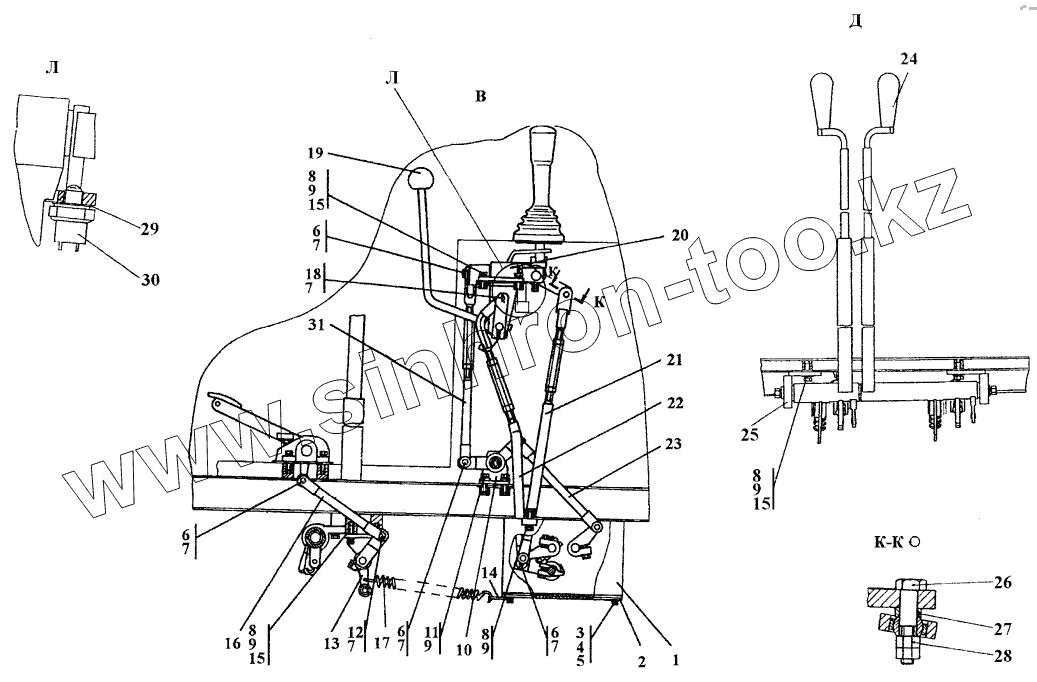

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Привод управления
1
1
2
2
3
4
5
5
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
11
11
12
12
12
13
14
14
15
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
25
25
26
26
27
27
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312001-13-11-20СП | Мостик | |
| 1 | 312001-13-11СП | Мостик | |
| 2 | ТТ2501-13-159-01-20СП(SP) | Крышка | |
| 2 | ТТ2501-13-159-01СП(SP) | Крышка | |
| 3 | БолтМ6-6gх16 | Болт М6-6gх16 | |
| 4 | Шайба6Т | Шайба 6Т | |
| 5 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 5 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | 404-13-269-20 | Ось | |
| 6 | 404-13-269 | Ось | |
| 7 | Шплинт3,2х14 | Шплинт 3,2х14 | |
| 8 | БолтМ10-6gх30 | Болт М10-6gх30 | |
| 9 | Шайба10ОТ | Шайба 10 ОТ | |
| 10 | 312001-13-15СП | Мостик | |
| 10 | 312001-13-15-20СП | Мостик | |
| 11 | 280250-20 | Болт М10-6gх40 | |
| 11 | 280250 | Болт М10-6gх40 | |
| 12 | 312001-13-21-20СП | Корпус | |
| 12 | 404-13-269-01 | Ось | |
| 12 | 404-13-269-01-20 | Ось | |
| 13 | 312001-13-21СП | Корпус | |
| 14 | 46-13-174 | Ухо | |
| 14 | 46-13-174-20 | Ухо | |
| 15 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 15 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 16 | 312001-13-26-02-20СП | Тяга | |
| 16 | 312001-13-26-02СП | Тяга | |
| 17 | 700-38-2757-01 | Пружина | |
| 17 | 700-38-2757-01-20 | Пружина | |
| 18 | 404-13-269-02 | Ось | |
| 18 | 404-13-269-02-20 | Ось | |
| 19 | 46-23-133 | Рукоятка | |
| 20 | 3501-13-143-20СП(SP) | Блок управления | |
| 20 | 3501-13-143СП(SP) | Блок управления | |
| 21 | 312501-13-106-02-20СП(SP) | Тяга | |
| 21 | 312501-13-106-02СП(SP) | Тяга | |
| 22 | 312001-13-28СП | Тяга | |
| 22 | 312001-13-28-20СП | Тяга | |
| 23 | ТТ2501-13-227-01-20СП(PS) | Тяга | |
| 23 | ТТ2501-13-227-01СП(SP) | Тяга | |
| 24 | ТТ2501-13-142 | Рукоятка | |
| 25 | 311101-13-111СП(SP) | Мостик | |
| 25 | 312001-13-111-20СП(SP) | Мостик | |
| 26 | 404-13-128 | Ось | |
| 26 | 404-13-128-20 | Ось | |
| 27 | 404-13-126-20 | Втулка | |
| 27 | 404-13-126 | Втулка | |
| 28 | ГайкаМ6 | Гайка | |
| 29 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 29 | 310280-20 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 30 | ВК418А-3716000 | Выключатель ВК418А-3716000 | |
| 30 | ВК418А-3716000 | Выключатель ВК418А-3716000 | |
| 31 | 3501-13-132СП(SP) | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
