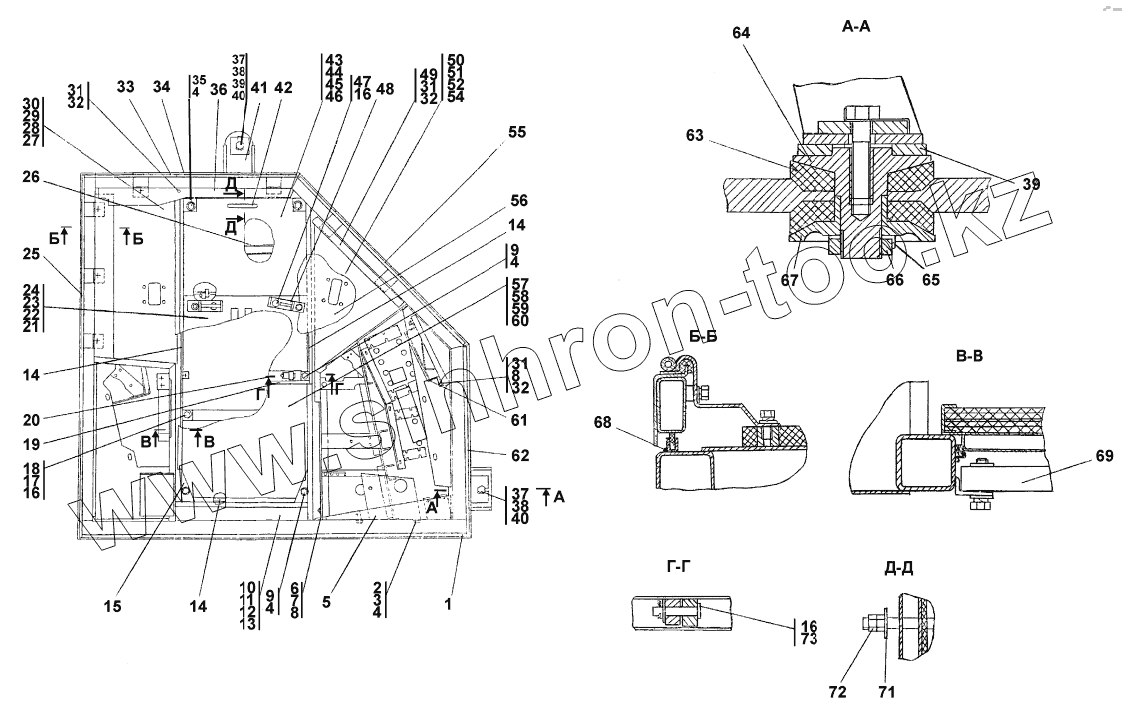

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Пол
312001-24-1СП(SP)
312001-24-1-20СП(SP)
1
2
3
4
4
4
4
4
5
5
6
6
7
8
8
9
9
9
10
11
11
12
12
13
14
14
14
15
15
16
16
16
16
17
18
19
20
20
21
22
23
23
24
25
26
26
27
28
29
29
30
31
31
32
32
32
32
33
33
34
35
36
36
37
37
37
38
38
38
39
39
39
40
40
40
41
41
42
42
43
44
44
45
46
47
48
48
49
49
50
51
51
52
54
55
56
56
57
57
58
59
59
60
61
61
62
63
64
64
65
65
66
66
67
67
68
69
69
71
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-24-1СП(SP) | 312001-24-1СП(SP) | Пол | |
| 312001-24-1-20СП(SP) | 312001-24-1-20СП(SP) | Пол | |
| 1 | 400285-14 | Уплотнение | |
| 2 | БолтМ8-6gх20 | Болт М8-6gх20 | |
| 3 | Шайба8Т | Шайба 8Т | |
| 4 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 312001-24-111 | Крышка | |
| 5 | 312001-24-111-20 | Крышка | |
| 6 | 3501-24-150СП(SP) | Крышка | |
| 6 | 3501-24-150-20СП(SP) | Крышка | |
| 7 | ВинтВМ6-6gх12 | Винт ВМ6-6gх12 | |
| 8 | Шайба6Т | Шайба 6Т | |
| 9 | 280150 | Болт М8-6gх55.40.58.019 ГОСТ 7795-70 | |
| 9 | 280150-20 | Болт М8-6gх55.40.58.029 ГОСТ 7795-70 | |
| 10 | 312001-24-89 | Коврик | |
| 11 | 312001-24-89-01 | Коврик | |
| 11 | 312001-24-89-01-20 | Коврик | |
| 12 | 312001-24-90 | Коврик | |
| 12 | 312001-24-90-20 | Коврик | |
| 13 | 312001-24-91 | Коврик | |
| 14 | 3501-24-143 | Уплотнение | |
| 15 | 3501-24-135СП(SP) | Крышка | |
| 15 | 3501-24-135-20СП(SP) | Крышка | |
| 16 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 16 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 17 | Шайба10ОТ | Шайба 10 ОТ | |
| 18 | БолтМ10-6gх20 | Болт М10-6gх20 | |
| 19 | 3501-24-139 | Уплотнение | |
| 20 | 312001-24-111СП(SP) | Крышка | |
| 20 | 312001-24-111-20СП(SP) | Крышка | |
| 21 | 312001-24-88-01 | Коврик | |
| 22 | 312001-24-88 | Коврик | |
| 23 | 312001-24-87-01 | Коврик | |
| 23 | 312001-24-87-01-20 | Коврик | |
| 24 | 312001-24-87 | Коврик | |
| 25 | 400285-15 | Уплотнение | |
| 26 | 312001-24-121СП(SP) | Крышка | |
| 26 | 312001-24-121-20СП(SP) | Крышка | |
| 27 | 312001-24-86-01 | Коврик | |
| 28 | 312001-24-86 | Коврик | |
| 29 | 312001-24-85-01 | Коврик | |
| 29 | 312001-24-85-01-20 | Коврик | |
| 30 | 312001-24-85 | Коврик | |
| 31 | БолтМ6-6gх16 | Болт М6-6gх16 | |
| 32 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 32 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 33 | 400285-21 | Уплотнение | |
| 34 | 400285 | Уплотнение | |
| 35 | БолтМ8-6gх30 | Болт М8-6gх30 | |
| 36 | 312001-24-80 | Планка | |
| 36 | 312001-24-80-20 | Планка | |
| 37 | 2501-24-150 | Пластина (476719267303) | |
| 37 | 2501-24-150-20 | Пластина (476719267303) | |
| 38 | 2501-24-200 | Шайба стопорная | |
| 38 | 2501-25-200-20 | Шайба стопорная | |
| 39 | 2501-55-202-01 | Шайба | |
| 39 | 2501-55-202-01-20 | Шайба | |
| 40 | 280830 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 40 | 280830-20 | Болт М24х2-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 41 | 312001-24-102СП(SP) | Каркас | |
| 41 | 312001-24-102-20СП(SP) | Каркас | |
| 42 | 3501-24-203 | Ручка | |
| 42 | 3501-24-203-20 | Ручка | |
| 43 | 312001-24-81 | Коврик | |
| 44 | 312001-24-81-01 | Коврик | |
| 44 | 312001-24-81-01-20 | Коврик | |
| 45 | 312001-24-82 | Коврик | |
| 46 | 312001-24-82-01 | Коврик | |
| 47 | БолтМ10-6gх30 | Болт М10-6gх30 | |
| 48 | 401-24-210СП(SP) | Упор | |
| 48 | 401-24-210-20СП(SP) | Упор | |
| 49 | 312001-24-101 | Планка | |
| 49 | 312001-24-101-20 | Планка | |
| 50 | 312001-24-83 | Коврик | |
| 51 | 312001-24-83-01 | Коврик | |
| 51 | 312001-24-83-01-20 | Коврик | |
| 52 | 312001-24-84 | Коврик | |
| 54 | 312001-24-84-01 | Коврик | |
| 55 | 400285-16 | Уплотнение | |
| 56 | 312001-24-100 | Коврик | |
| 56 | 312001-24-100-20 | Коврик | |
| 57 | 3501-24-54 | Коврик | |
| 57 | 3501-24-54-20 | Коврик | |
| 58 | 3501-24-55 | Коврик | |
| 59 | 3501-24-55-01 | Коврик | |
| 59 | 3501-24-55-01-20 | Коврик | |
| 60 | 3501-24-84 | Коврик | |
| 61 | 312001-24-140 | Кронштейн | |
| 61 | 312001-24-140-20 | Кронштейн | |
| 62 | 400285-17 | Уплотнение | |
| 63 | 400224 | Амортизатор | |
| 64 | 2501-60-134 | Упор | |
| 64 | 2501-60-134-20 | Упор | |
| 65 | 310460 | Шайба Н42.01.019 ГОСТ 11872-89 | |
| 65 | 310460-20 | Шайба Н42.01.0221 ГОСТ 11872-89 | |
| 66 | 305485 | Гайка | |
| 66 | 305485-20 | Гайка | |
| 67 | 2501-20-26 | Прижим | |
| 67 | 2501-20-26-20 | Прижим | |
| 68 | ГерметикУТ-32 | Герметик УТ-32 | |
| 69 | 312001-24-123СП(SP) | Балка | |
| 69 | 312001-24-123-20СП(SP) | Балка | |
| 71 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 71 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 72 | ГайкаМ6 | Гайка | |
| 73 | Шплинт3,2х14 | Шплинт 3,2х14 | |
| 74 | 470230 | Ось | |
| 74 | 470230-20 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
