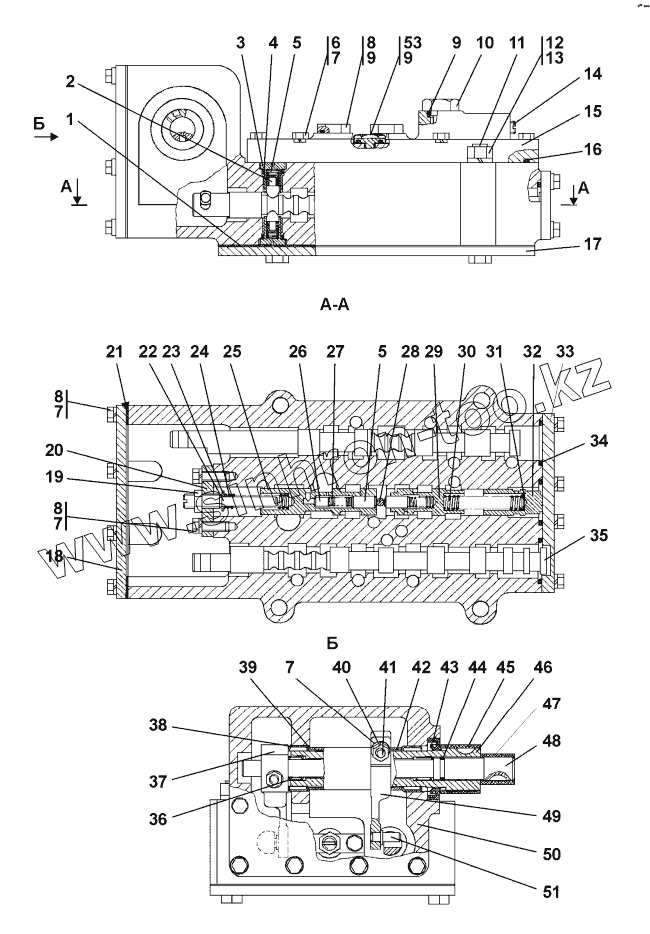

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02. Блок управления
1
2
3
4
5
5
6
7
7
7
7
8
8
8
8
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-15-20-20СП(SP) | 1501-15-20-20СП(SP) | Блок управления | |
| 1501-15-20СП(SP) | 1501-15-20СП(SP) | Блок управления | |
| 1 | 450291 | Прокладка | |
| 2 | 1501-15-12 | Фиксатор | |
| 3 | 1501-15-11 | Корпус фиксатора | |
| 4 | Кольцо014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 | |
| 5 | 385092-01 | Пружина | |
| 6 | БолтМ8-6gх30 | Болт М8-6gх30 | |
| 7 | Шайба8Т | Шайба 8Т | |
| 8 | 375331 | Пробка | |
| 8 | БолтМ8-6gх25 | Болт М8-6gх25 | |
| 9 | Кольцо018-022-25-2-51-1668 | Кольцо 018-022-25-2-51-1668 | |
| 10 | 1501-15-130СП(SP) | Дроссель | |
| 11 | 280388 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 11 | 280388-20 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 12 | ГайкаМ12 | Гайка М12 | |
| 13 | Шайба12 | Шайба 12 | |
| 14 | 370140-08 | Пробка КГ 1/8" 20.069 | |
| 15 | 1501-15-2 | Крышка | |
| 16 | Кольцо190-195-36-2-51-1668 | Кольцо 190-195-36-2-51-1668 | |
| 17 | 1501-15-23 | Крышка | |
| 18 | 1501-15-21 | Крышка | |
| 19 | 300220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 20 | 1501-15-25 | Планка | |
| 21 | 450287-20 | Прокладка | |
| 21 | 450287 | Прокладка | |
| 22 | 1501-15-24 | Винт | |
| 23 | 1501-15-4 | Золотник | |
| 24 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 25 | 385273-01 | Пружина | |
| 26 | 1501-15-5 | Золотник | |
| 27 | 1501-15-7 | Клапан | |
| 28 | 1501-15-6 | Плунжер | |
| 29 | 1501-15-14 | Стопор | |
| 30 | 1501-15-9 | Золотник | |
| 31 | 1501-15-65 | Поршень | |
| 32 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 33 | 1501-15-20 | Крышка | |
| 34 | Кольцо038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 | |
| 35 | 1501-15-3 | Золотник | |
| 36 | 941/15 | Подшипник 941/15 | |
| 37 | 1501-15-19 | Рычаг | |
| 38 | 941/30 | Подшипник 941/30 | |
| 39 | 1501-15-17 | Втулка | |
| 40 | ГайкаМ8 | Гайка | |
| 41 | 312501-91-157 | Клин | |
| 42 | 1501-15-17-01 | Втулка | |
| 43 | Манжета2.2-30х52-3 | Манжета 2.2-30х52-3 | |
| 44 | Кольцо016-020-25-2-51-1668 | Кольцо 016-020-25-2-51-1668 | |
| 45 | 2501-15-152 | Труба | |
| 46 | 1501-15-15 | Валик | |
| 47 | 2501-15-152-01 | Труба | |
| 48 | 1501-15-16 | Валик | |
| 49 | 1501-15-18 | Рычаг | |
| 50 | 1501-15-1-20 | Корпус | |
| 50 | 1501-15-1 | Корпус | |
| 51 | 1501-15-22 | Палец | |
| 52 | 2501-15-226 | Прокладка | |
| 53 | 1501-15-48 | Болт специальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
