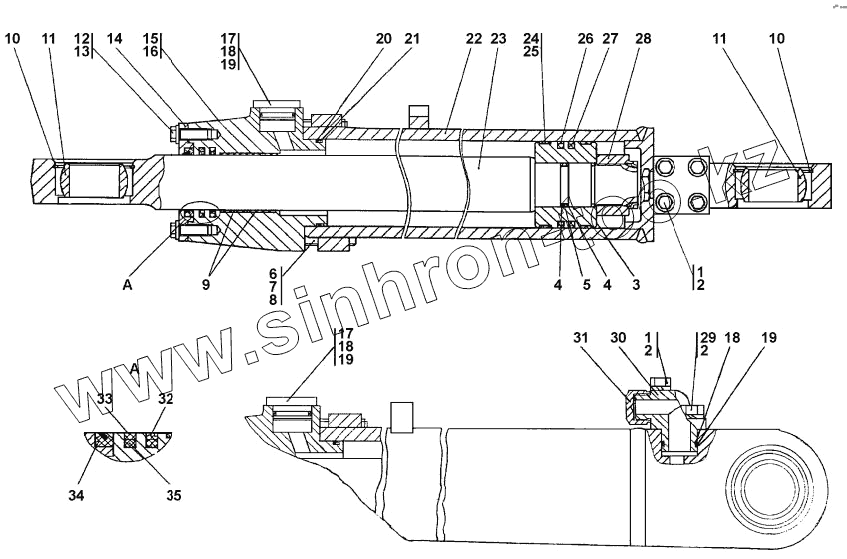

Каталог запасных частей к технике: Промтрактор ПК-60.01. 01101-97-543-02СП Гидроцилиндр
011101-97-543-02-20СП
011101-97-543-02СП
1
1
2
2
2
3
4
4
5
6
6
7
7
8
9
10
10
10
11
11
12
13
14
15
16
17
17
17
18
18
18
19
19
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011101-97-543-02-20СП | 011101-97-543-02-20СП | Гидроцилиндр | |
| 011101-97-543-02СП | 011101-97-543-02СП | Гидроцилиндр | |
| 1 | 28 0285 | Болт М10-6gх65 | |
| 1 | 28 0285-20 | Болт М10-6gх65 | |
| 2 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 3 | 1101-26-603 | Поршень | |
| 4 | 44 0005 | Шайба защитная | |
| 5 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 28 0575-20 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 6 | 28 0575 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 7 | 28 0561-20 | Болт 3M16x1,5-6gx70 | |
| 7 | 28 0561 | Болт 3M16x1,5-6gx70 | |
| 8 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 9 | 312001-26-111 | Кольцо штоковое | |
| 10 | 58 0680-1 | Кольцо С85 | |
| 10 | 58 0680-10-20 | Кольцо С85 | |
| 11 | ШС55 | Подшипник ШС55 | |
| 12 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 13 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 14 | 1501-26-616 | Скребок | |
| 15 | 1101-26-620 | Крышка | |
| 16 | 1101-26-632 | Крышка | |
| 17 | 2501-26-150-20 | Заглушка | |
| 17 | 2501-26-150 | Заглушка | |
| 18 | 2501-98-550 | Кольцо защитное | |
| 19 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | 1101-26-610 | Кольцо защитное | |
| 21 | 094-100-36-2-51-1668 | Кольцо 094-100-36-2-51-1668 | |
| 22 | 410602-91-521СП | Корпус | |
| 23 | 011101-97-563-07-20 | Шток | |
| 23 | 011101-97-563-07 | Шток | |
| 24 | 1101-26-614 | Втулка опорная | |
| 25 | Е21Т-100-12-3,0 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3,0 | |
| 26 | 1101-26-613 | Кольцо уплотнительное | |
| 27 | 080-090-58-2-51-1668 | Кольцо 080-090-58-2-51-1668 | |
| 28 | 1101-26-615 | Гайка специальная | |
| 29 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 30 | 011101-97-577-20 | Угольник | |
| 30 | 011101-97-577 | Угольник | |
| 31 | 46-21-884 | Колпачок | |
| 32 | Е01-063-12 | Уплотнение штоковое Е01-063-12 | |
| 33 | 312001-26-109-01 | Кольцо уплотнительное | |
| 34 | 2501-93-506-04СП | Грязесъемник 3-d | |
| 35 | 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
