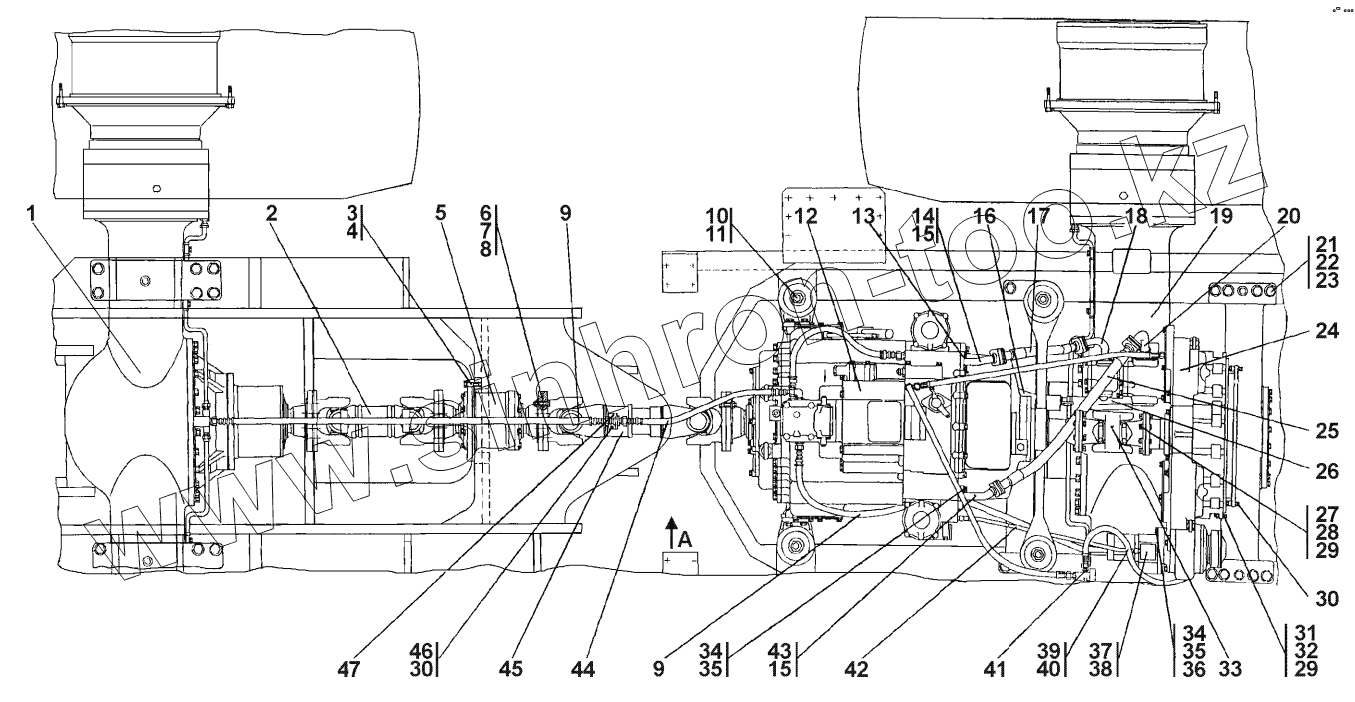

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Установка трансмиссии
2701-16-1-04-20СП(SP)
2701-16-1-04СП(SP)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
30
31
31
32
33
34
34
35
35
36
36
37
37
38
39
39
40
41
42
42
43
43
44
44
45
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-16-1-04-20СП(SP) | 2701-16-1-04-20СП(SP) | Установка трансмиссии | |
| 2701-16-1-04СП(SP) | 2701-16-1-04СП(SP) | Установка трансмиссии | |
| 1 | 2601-18-1-20СП(SP) | Мост передний | |
| 1 | 2601-18-1СП(SP) | Мост передний | |
| 2 | 91-4250010-20 | Вал карданный | |
| 2 | 91-4250010 | Вал карданный | |
| 3 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 3 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 4 | 315317 | Шайба | |
| 4 | 315317-20 | Шайба | |
| 5 | 2601-49-2СП(SP) | Опора промежуточная | |
| 5 | 2601-49-2-20СП(SP) | Опора промежуточная | |
| 6 | 285612-20 | Болт | |
| 6 | 285612 | Болт | |
| 7 | 300291 | Гайка | |
| 7 | 300291-20 | Гайка | |
| 8 | 315290 | Шайба | |
| 8 | 315290-20 | Шайба | |
| 9 | 46-26-355-12СП(SP) | Рукав высокого давления | |
| 9 | 46-26-355-12-20СП-20SP | Рукав высокого давления | |
| 10 | 280890 | Болт М24х2-6gх160.88.40Х019 ГОСТ 7795-70 | |
| 10 | 280890-20 | Болт М24х2.6gх160.88.40Х029 ГОСТ 7795-70 | |
| 11 | ГОСТ6402-70 | Шайба | |
| 12 | 2701-12-10-20СП(SP) | Блок трансмиссии | |
| 12 | 2701-12-10СП(SP) | Блок трансмиссии | |
| 13 | 2701-16-24СП(SP) | Фланец | |
| 13 | 2701-16-24-20СП(SP) | Фланец | |
| 14 | 2701-16-10СП(SP) | Патрубок | |
| 14 | 2701-16-10-20СП(SP) | Патрубок | |
| 15 | ТУ2531-260-00149245-00 | Кольцо | |
| 16 | 2701-16-35 | Труба | |
| 16 | 2701-16-35-20 | Труба | |
| 17 | 404-26-118-07-20СП-20SP | Рукав | |
| 17 | 404-26-118-07СП(SP) | Рукав | |
| 18 | 2701-16-21СП(SP) | Патрубок | |
| 18 | 2701-16-21-20СП(SP) | Патрубок | |
| 19 | 2601-18-2СП(SP) | Мост задний | |
| 19 | 2601-18-2-20СП(SP) | Мост задний | |
| 20 | 2701-16-22СП(SP) | Патрубок | |
| 20 | 2701-16-22-20СП(SP) | Патрубок | |
| 21 | 285931 | Болт | |
| 21 | 285931-20 | Болт | |
| 22 | 315394 | Шайба | |
| 22 | 315394-20 | Шайба | |
| 23 | 300390 | Гайка | |
| 23 | 300390-20 | Гайка | |
| 24 | 2706-20-10СП(SP) | Редуктор привода насосов | |
| 24 | 2706-20-10-20СП(SP) | Редуктор привода насосов | |
| 25 | 404-26-118СП(SP) | Рукав | |
| 25 | 404-26-118-20СП(SP) | Рукав | |
| 26 | 2701-16-23СП(SP) | Фланец | |
| 26 | 2701-16-23-20СП(SP) | Фланец | |
| 27 | 280361 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 27 | 280361-20 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 28 | 300213-20 | Гайка | |
| 28 | 300213 | Гайка М12х1,25 | |
| 29 | ГОСТ6402-70 | Шайба | |
| 30 | 280359 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 30 | 280359-20 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 31 | 290326 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76 | |
| 31 | 290326-20 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.029 ГОСТ 22034-76 | |
| 32 | ГОСТ5915-70 | Гайка | |
| 33 | ПК-53372-2218010 | Вал карданный | |
| 34 | ГОСТ7796-70 | Болт | |
| 35 | ГОСТ6402-70 | Шайба | |
| 36 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 36 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 37 | 2001-16-31 | Фланец | |
| 37 | 2001-16-31-20 | Фланец | |
| 38 | ТУ2531-260-00149245-00 | Кольцо | |
| 39 | 404-26-213-04СП(SP) | Рукав | |
| 39 | 404-26-213-04-20СП-20SP | Рукав | |
| 40 | ТУ2531-260-00149245-00 | Кольцо | |
| 41 | 2701-20-30 | Штуцер | |
| 42 | 404-26-213-13-20СП-20SP | Рукав | |
| 42 | 404-26-213-13СП(SP) | Рукав | |
| 43 | 2701-16-11СП(SP) | Патрубок | |
| 43 | 2701-16-11-20СП(SP) | Патрубок | |
| 44 | 46-26-355-08СП(SP) | Рукав высокого давления диам.16 армированный | |
| 44 | 46-26-355-08СП(SP) | Рукав высокого давления диам.16 армированный | |
| 45 | 91-4250010-10 | Вал карданный | |
| 45 | 91-4250010-10-20 | Карданный вал | |
| 46 | ГОСТ7796-70 | Болт | |
| 47 | 2601-16-17СП(SP) | Кронштейн | |
| 47 | 2601-16-17-20СП(SP) | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
