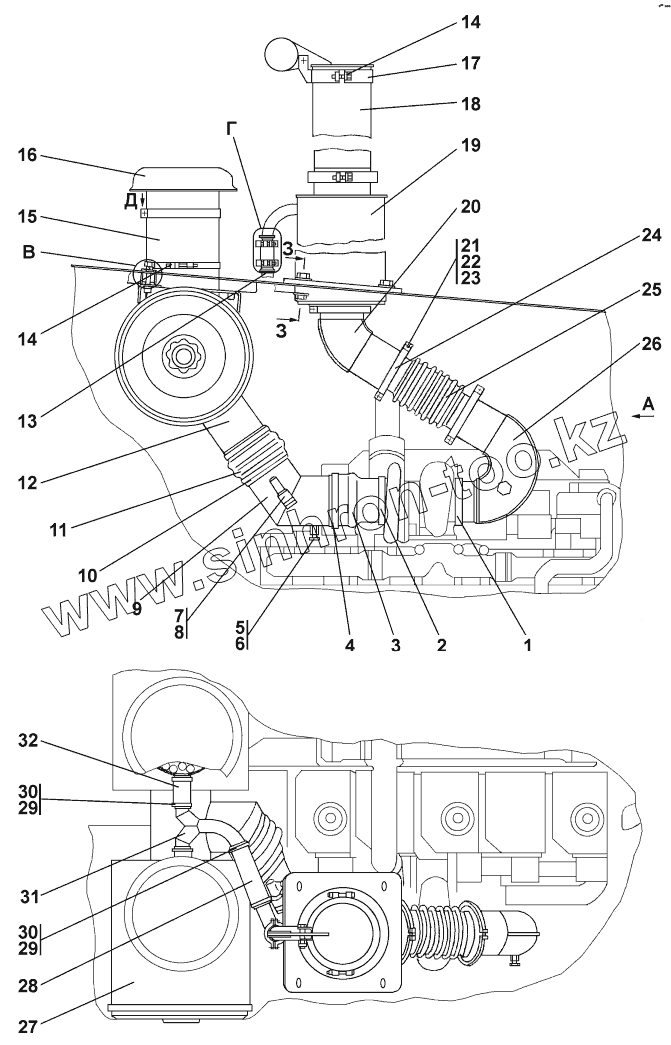

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Установка систем воздухоочистки и выпуска
2706-05-1-20СП(SP)
2706-05-1СП(SP)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
26
26
27
27
28
28
29
29
30
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2706-05-1-20СП(SP) | 2706-05-1-20СП(SP) | Установка систем воздухоочистки и выпуска | |
| 2706-05-1СП(SP) | 2706-05-1СП(SP) | Установка систем воздухоочистки и выпуска | |
| 1 | Хомут201989 | Хомут | |
| 2 | Хомут125741 | Хомут | |
| 3 | СА8057 | Сильфон | |
| 4 | Хомут | Хомут | |
| 5 | 375430 | Пробка | |
| 6 | Кольцо14x20МН4152-62 | Кольцо | |
| 7 | 178957 | Индикатор засоренности воздушного фильтра 178957 | |
| 8 | СА4020 | Индикатор засоренности воздушного фильтра | |
| 9 | 2706-05-11СП(SP) | Воздуховод | |
| 9 | 2706-05-11-20СП(SP) | Воздуховод | |
| 10 | 403-05-129СП(SP) | Хомут | |
| 10 | 403-05-129-20СП(SP) | Хомут | |
| 11 | 400427 | Сильфон | |
| 12 | 2706-05-10СП(SP) | Воздуховод | |
| 12 | 2706-05-10-20СП(SP) | Воздуховод | |
| 13 | 2706-05-23СП(SP) | Труба | |
| 13 | 2706-05-23-20СП(SP) | Труба | |
| 14 | 285230 | Болт | |
| 14 | 285230-20 | Болт | |
| 15 | 2702-05-15СП(SP) | Воздухоочиститель циклонный | |
| 15 | 2702-05-15-20СП(SP) | Воздухоочиститель циклонный | |
| 16 | 404-05-27СП(SP) | Воздухозаборник | |
| 16 | 404-05-27-20СП(SP) | Воздухозаборник | |
| 17 | 1102-05-37-01-20СП-20SP | Крышка с хомутом | |
| 17 | 1102-05-37-01СП(SP) | Крышка с хомутом | |
| 18 | 2002-05-26СП(SP) | Труба выпускная | |
| 18 | 2002-05-26-20СП(SP) | Труба выпускная | |
| 19 | 2506-05-29СП(SP) | Глушитель | |
| 19 | 2506-05-29-20СП(SP) | Глушитель | |
| 20 | 2706-05-24СП(SP) | Газовод | |
| 20 | 2706-05-24-20СП(SP) | Газовод | |
| 21 | ГОСТ7795-70 | Болт | |
| 22 | ГОСТ5915-70 | Гайка | |
| 23 | ГОСТ6402-70 | Шайба | |
| 24 | 2501-05-134СП(SP) | Бугель | |
| 24 | 2501-05-134-20СП(SP) | Бугель | |
| 25 | Dу125,Ру1СК-067.000.00-01СБ | Компенсатор | |
| 26 | 2506-05-34-01СП(SP) | Газовод | |
| 26 | 2506-05-34-01-20СП-20SP | Газовод | |
| 27 | 2706-05-19СП(SP) | Воздухоочиститель | |
| 27 | 2706-05-19-20СП(SP) | Воздухоочиститель | |
| 28 | 461401-03 | Рукав | |
| 28 | 461401-03-20 | Рукав | |
| 29 | ПО4.435.002ТУ | Хомут стяжной червячный | |
| 30 | 46-60-366СП(SP) | Хомут | |
| 30 | 46-60-366-20СП(SP) | Хомут | |
| 31 | 2706-05-22СП(SP) | Труба | |
| 31 | 2706-05-22-20СП(SP) | Труба | |
| 32 | 461401 | Рукав | |
| 32 | 461401-20 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
