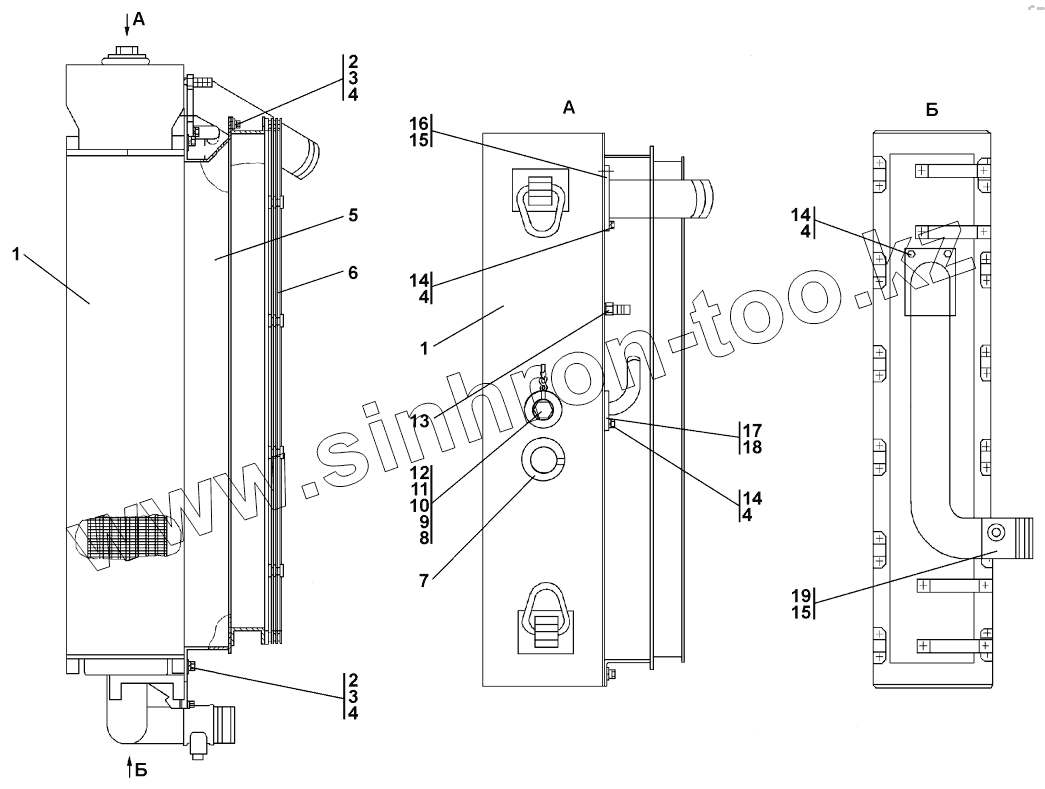

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Установка радиаторная
2706-60-109-20СП(SP)
2706-60-109СП(SP)
1
1
1
2
2
2
3
3
4
4
4
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
13
14
14
14
15
15
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2706-60-109-20СП(SP) | 2706-60-109-20СП(SP) | Установка радиаторная | |
| 2706-60-109СП(SP) | 2706-60-109СП(SP) | Установка радиаторная | |
| 1 | 313502-60-131-04СП(SP) | Радиатор | |
| 1 | 313502-60-131-04-20СП(SP) | Радиатор | |
| 2 | 46-11-476 | Шайба | |
| 2 | 46-11-476-20 | Шайба | |
| 3 | ГОСТ7796-70 | Болт | |
| 4 | ГОСТ6402-70 | Шайба | |
| 5 | 2706-60-107СП(SP) | Кожух | |
| 5 | 2706-60-107-20СП(SP) | Кожух | |
| 6 | 3506-60-138СП(SP) | Кожух | |
| 6 | 3506-60-138-20СП(SP) | Кожух | |
| 7 | 46-43-194СП(SP) | Фильтр | |
| 8 | ПВК120.1301.00-1СБ | Клапан паровоздушный ПВК120.1301.00-1СБ | |
| 9 | ГОСТ6402-70 | Шайба | |
| 10 | 350420 | Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 | |
| 10 | 350420-20 | Винт ВМ6-6gх8.58.029 ГОСТ 17473-80 | |
| 11 | 450343 | Прокладка | |
| 11 | 450343-20 | Прокладка | |
| 12 | 404-60-256СП(SP) | Грибок | |
| 12 | 404-60-256-20СП(SP) | Грибок | |
| 13 | 3506-60-73 | Штуцер | |
| 13 | 3506-60-73-20 | Штуцер | |
| 14 | ГОСТ7796-70 | Болт | |
| 15 | 450132 | Прокладка | |
| 15 | 450132-20 | Прокладка | |
| 16 | 3502-60-138-01СП(SP) | Патрубок | |
| 16 | 3502-60-138-01-20СП-20SP | Патрубок | |
| 17 | 700-40-6097 | Прокладка | |
| 17 | 700-40-6097-20 | Прокладка | |
| 18 | 2706-60-105СП(SP) | Патрубок | |
| 18 | 2706-60-105-20СП(SP) | Патрубок | |
| 19 | 3506-60-137СП(SP) | Патрубок | |
| 19 | 3506-60-137-20СП(SP) | Патрубок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
