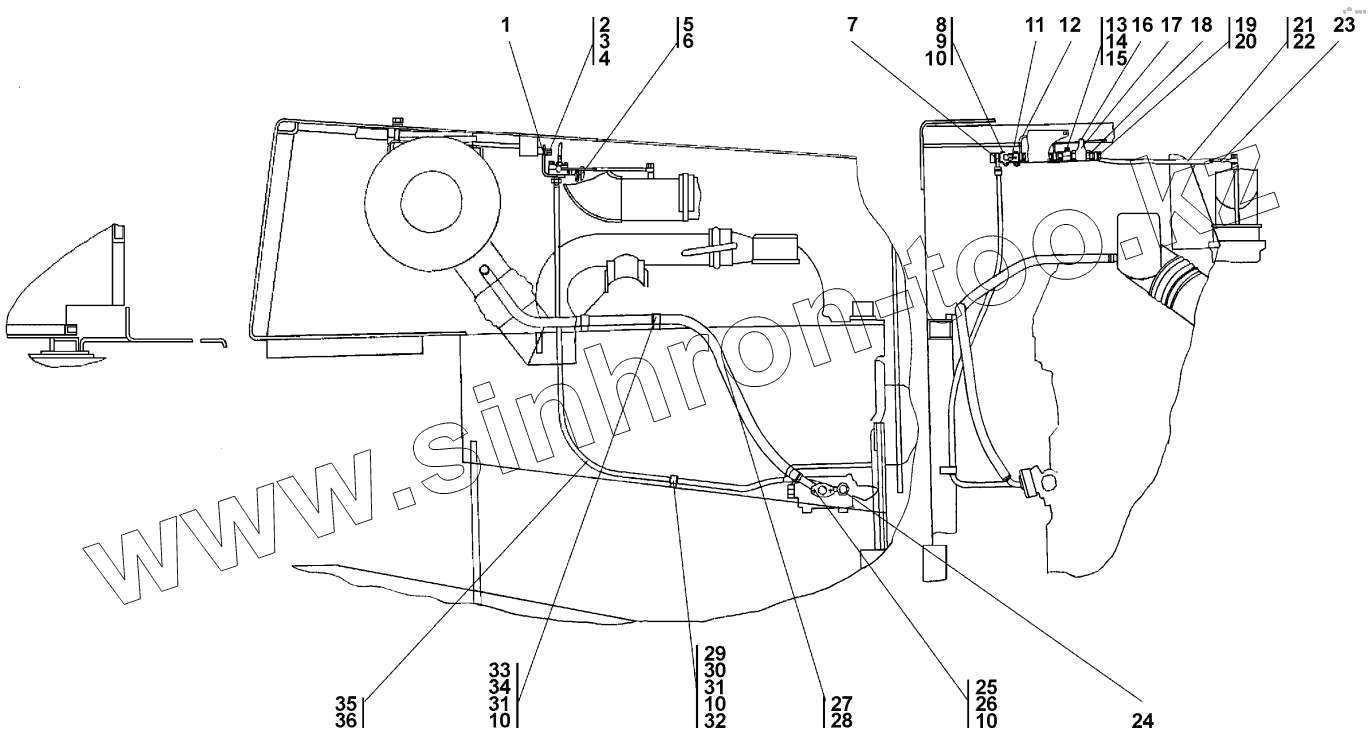

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Установка пневмосистемы
2706-54-1-20СП(SP)
2706-54-1СП(SP)
1
1
2
3
4
4
5
6
7
7
8
9
10
10
10
10
11
11
12
12
13
14
15
16
16
17
18
18
19
20
20
21
21
22
23
23
24
24
25
25
26
27
27
28
29
30
31
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2706-54-1-20СП(SP) | 2706-54-1-20СП(SP) | Установка пневмосистемы | |
| 2706-54-1СП(SP) | 2706-54-1СП(SP) | Установка пневмосистемы | |
| 1 | 2702-54-114-20СП(SP) | Кронштейн | |
| 1 | 2702-54-114СП(SP) | Кронштейн | |
| 2 | ГОСТ7796-70 | Болт | |
| 3 | ГОСТ6402-70 | Шайба | |
| 4 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 4 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 5 | 2702-54-25 | Прокладка | |
| 6 | 100-3515310 | Клапан контрольного вывода 100-3515310 | |
| 7 | 2702-54-117СП(SP) | Переходник | |
| 7 | 2702-54-117-20СП(SP) | Переходник | |
| 8 | ГОСТ7795-70 | Болт | |
| 9 | ГОСТ5915-70 | Гайка | |
| 10 | ГОСТ6402-70 | Шайба | |
| 11 | 0602-54-21СП(SP) | Клапан | |
| 11 | 0602-54-21-20СП(SP) | Клапан | |
| 12 | 2702-54-115СП(SP) | Трубопровод | |
| 12 | 2702-54-115-20СП(SP) | Трубопровод | |
| 13 | 2502-43-79 | Прижим | |
| 14 | ГОСТ7796-70 | Болт | |
| 15 | ГОСТ6402-70 | Шайба | |
| 16 | 0602-54-15 | Переходник | |
| 16 | 0602-54-15-20 | Переходник | |
| 17 | ТУ 3742-997-24337661-93,0,63/15 | Кран шаровой | |
| 18 | 0602-54-3-20 | Переходник | |
| 18 | 0602-54-3 | Переходник | |
| 19 | 46-43-313 | Прокладка | |
| 20 | 700-41-2622 | Болт зажимной | |
| 20 | 700-41-2622-20 | Болт зажимной | |
| 21 | 460501-04 | Рукав | |
| 21 | 460501-04-20 | Рукав | |
| 22 | ПО4.435.002 | Хомут стяжной червячный ПО4.435.002 | |
| 23 | 2706-54-15СП(SP) | Трубопровод | |
| 23 | 2706-54-15-20СП(SP) | Трубопровод | |
| 24 | 1106-25-1 | Переходник | |
| 24 | 1106-25-1-20 | Переходник | |
| 25 | 2706-54-16СП(SP) | Трубопровод | |
| 25 | 2706-54-16-20СП(SP) | Трубопровод | |
| 26 | ГОСТ7796-70 | Болт | |
| 27 | 460901-25 | Рукав | |
| 27 | 460901-25-20 | Рукав | |
| 28 | ПО4.435.002 | Хомут стяжной червячный ПО4.435.002 | |
| 29 | 700-40-6684-17 | Прокладка | |
| 30 | 700-41-2548 | Хомутик | |
| 31 | ГОСТ7796-70 | Болт | |
| 32 | 05582 | Бонка | |
| 33 | 700-40-6684-01 | Прокладка | |
| 34 | 700-41-3185 | Хомутик | |
| 35 | 404-26-213-06СП(SP) | Рукав | |
| 35 | 404-26-213-06-20СП-20SP | Рукав | |
| 36 | ТУ2531-260-00149245-00 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
