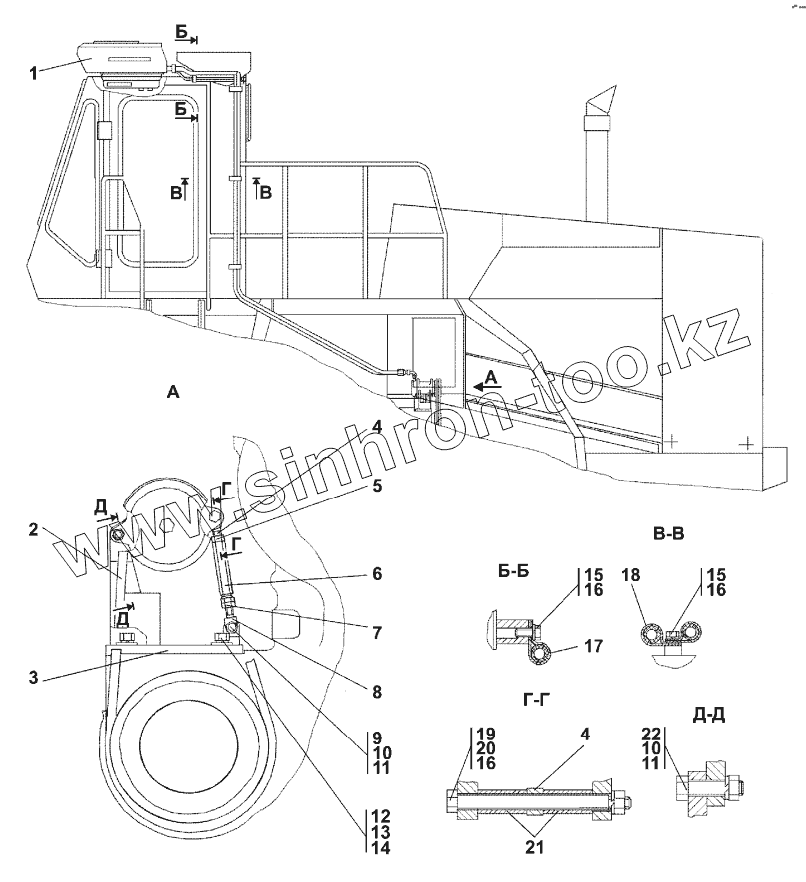

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Установка кондиционера
2706-48-1-20СП(SP)
2706-48-1СП(SP)
1
2
3
3
4
4
4
5
6
6
7
7
8
8
9
10
10
11
11
12
13
14
14
15
15
16
16
16
17
18
19
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2706-48-1-20СП(SP) | 2706-48-1-20СП(SP) | Установка кондиционера | |
| 2706-48-1СП(SP) | 2706-48-1СП(SP) | Установка кондиционера | |
| 1 | KL-2C | Кондиционер | |
| 2 | ГОСТ1284.1-89 | Ремень | |
| 3 | 2706-48-12СП(SP) | Кронштейн | |
| 3 | 2706-48-12-20СП(SP) | Кронштейн | |
| 4 | 2706-48-7 | Рычаг | |
| 4 | 2706-48-7-20 | Рычаг | |
| 5 | ГОСТ5915-70 | Гайка | |
| 6 | 2504-48-3 | Стяжка | |
| 6 | 2504-48-3-20 | Стяжка | |
| 7 | 300210 | Гайка М12х1,25-LН-6Н ГОСТ 5915-70 | |
| 7 | 300210-20 | Гайка М12х1,25-L ГОСТ 5915-70 | |
| 8 | 2706-48-6 | Вилка | |
| 8 | 2706-48-6-20 | Вилка | |
| 9 | ГОСТ7796-70 | Болт | |
| 10 | ГОСТ5915-70 | Гайка | |
| 11 | ГОСТ6402-70 | Шайба | |
| 12 | ГОСТ7796-70 | Болт | |
| 13 | ГОСТ6402-70 | Шайба | |
| 14 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 14 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 15 | ГОСТ7796-70 | Болт | |
| 16 | ГОСТ6402-70 | Шайба | |
| 17 | 415090 | Хомутик | |
| 18 | 700-41-3307 | Хомутик | |
| 19 | 2501-01-21 | Ось | |
| 19 | 2501-01-21-20 | Ось | |
| 20 | ГОСТ5915-70 | Гайка | |
| 21 | 2504-48-6-01 | Втулка | |
| 21 | 2504-48-6-01-20 | Втулка | |
| 22 | 280250 | Болт М10-6gх40 | |
| 22 | 280250-20 | Болт М10-6gх40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
