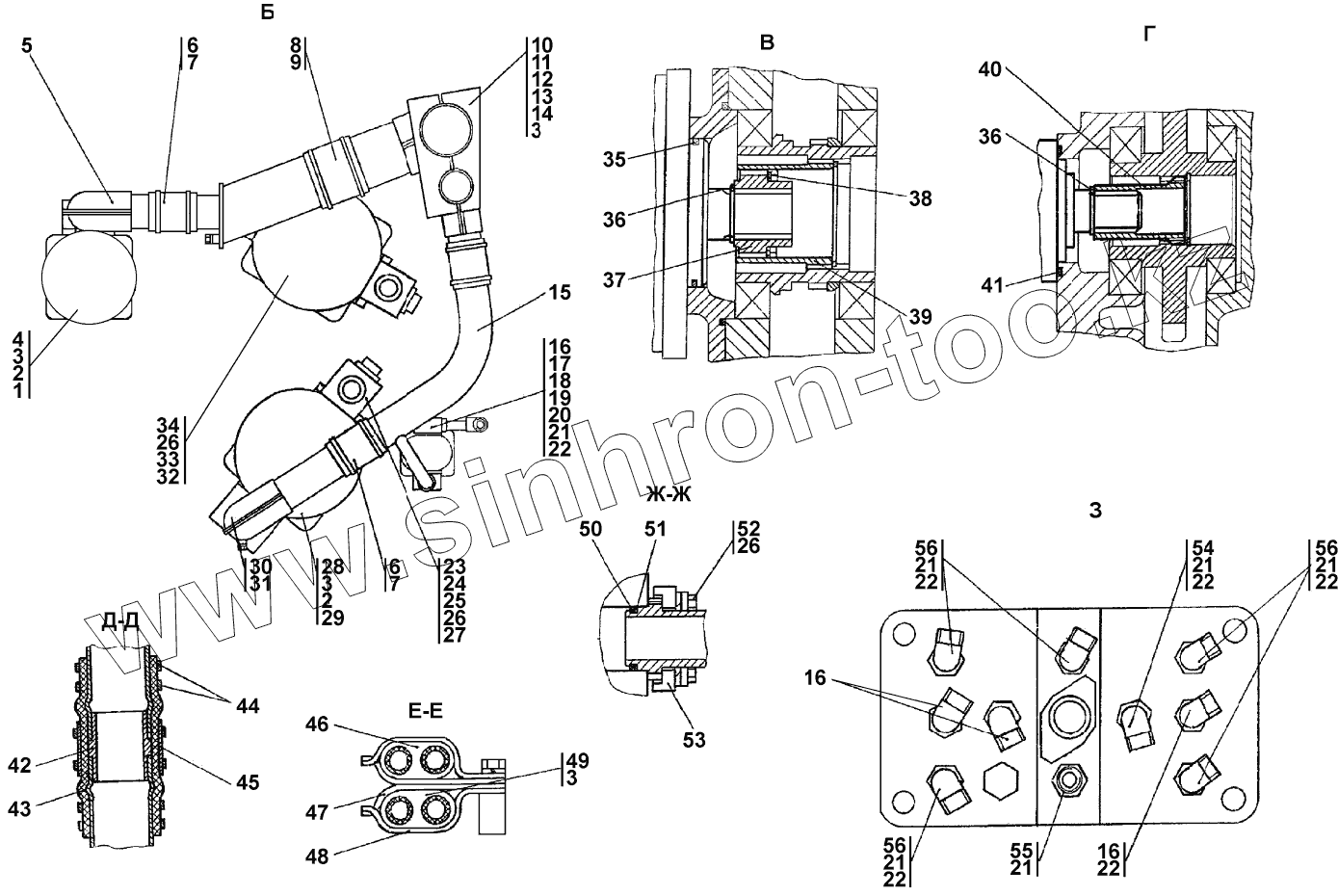

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Установка гидросистемы
1
1
2
2
2
3
3
3
3
4
5
5
6
6
6
7
7
8
9
10
10
11
12
13
14
15
15
16
16
16
17
17
18
19
20
21
21
21
21
21
21
22
22
22
22
22
22
22
23
23
24
25
26
26
26
27
28
28
29
30
30
31
32
32
33
33
34
35
36
36
37
38
39
40
41
42
43
43
44
45
45
46
47
47
48
48
49
50
51
52
52
53
53
54
54
55
55
56
56
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НШ100А-3Т | Насос НШ 100А-3Т | |
| 1 | НШ100А-3 | Насос ОСТ 23.1.92-88 | |
| 2 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 2 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 3 | ГОСТ6402-70 | Шайба | |
| 4 | ГОСТ7796-70 | Болт | |
| 5 | 2701-26-85СП(SP) | Трубопровод | |
| 5 | 2701-26-85-20СП(SP) | Трубопровод | |
| 6 | 461701 | Рукав | |
| 6 | 461701-20 | Рукав | |
| 7 | DIN3017-AS70-90/12C7-W2 | Шланговый хомут DIN3017-AS70-90/12C7-W2 | |
| 8 | 400448 | Втулка | |
| 9 | DIN3017-AS120-140/12C7-W2 | Шланговый хомут | |
| 10 | 2701-26-174 | Опора | |
| 10 | 2701-26-174-20 | Опора | |
| 11 | 700-40-6684 | Прокладка | |
| 12 | 700-40-6684-02 | Прокладка | |
| 13 | 700-40-6684-06 | Прокладка | |
| 14 | ГОСТ7795-70 | Болт | |
| 15 | 2701-26-34СП(SP) | Трубопровод | |
| 15 | 2701-26-34-20СП(SP) | Трубопровод | |
| 16 | 3501-26-116СП(SP) | Угольник | |
| 17 | 404-26-247-20 | Фланец | |
| 17 | 404-26-247 | Фланец | |
| 18 | ГОСТ7795-70 | Болт | |
| 19 | ГОСТ6402-70 | Шайба | |
| 20 | ТУ2531-260-00149245-00 | Кольцо | |
| 21 | ТУ2531-260-00149245-00 | Кольцо | |
| 22 | Н.036.23.022 | Контргайка | |
| 22 | Н..036.23.022-01 | Контргайка | |
| 23 | 2701-26-74-20СП(SP) | Клапан | |
| 23 | 2701-26-74СП(SP) | Клапан | |
| 24 | 700-40-5117 | Шайба защитная | |
| 25 | ГОСТ7796-70 | Болт | |
| 26 | ГОСТ6402-70 | Шайба | |
| 27 | ТУ2531-260-00149245-00 | Кольцо | |
| 28 | НШ150Г-4 | Насос | |
| 28 | НШ150Г-4Т | Насос | |
| 29 | ГОСТ7796-70 | Болт | |
| 30 | 2701-26-86СП(SP) | Трубопровод | |
| 30 | 2701-26-86-20СП(SP) | Трубопровод | |
| 31 | ГОСТ18829-73/ТУ38.005204-84 | Кольцо | |
| 32 | НШ-250-4Т | Насос | |
| 32 | НШ-250-4 | Насос | |
| 33 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 33 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 34 | ГОСТ7796-70 | Болт | |
| 35 | ГОСТ18829-73/ТУ38.005204-84 | Кольцо | |
| 36 | 580307 | Кольцо С34 ГОСТ 13940-86 | |
| 37 | 404-26-27 | Муфта | |
| 38 | 700-58-2103 | Кольцо С65 ГОСТ 13941-86 | |
| 39 | 2501-26-94 | Муфта | |
| 40 | 2501-15-103 | Муфта | |
| 41 | ГОСТ18829-73/ТУ38.005204-84 | Кольцо | |
| 42 | 313502-26-221 | Втулка | |
| 43 | 461501-03 | Рукав | |
| 43 | 461501-03-20 | Рукав | |
| 44 | DIN3017-AS50-70/12C7-W2 | Шланговый хомут | |
| 45 | 404-26-213-13-20СП-20SP | Рукав | |
| 45 | 404-26-213-13СП(SP) | Рукав | |
| 46 | 400402-01 | Втулка | |
| 47 | 5001-26-43 | Планка | |
| 47 | 5001-26-43-20 | Планка | |
| 48 | 5001-26-44 | Скоба | |
| 48 | 5001-26-44-20 | Скоба | |
| 49 | ГОСТ7796-70 | Болт | |
| 50 | ТУ2531-260-00149245-00 | Кольцо | |
| 51 | 440005 | Шайба защитная | |
| 52 | 3502-20-4 | Винт | |
| 52 | 3502-20-4-20 | Винт | |
| 53 | 46-26-280 | Фланец | |
| 53 | 46-26-280-20 | Фланец | |
| 54 | 3501-26-159СП(SP) | Угольник | |
| 54 | 3501-26-159-20СП(SP) | Угольник | |
| 55 | 5001-26-78 | Штуцер ввертной | |
| 55 | 5001-26-78-20 | Штуцер ввертной | |
| 56 | 5001-26-77 | Угольник ввертной | |
| 56 | 5001-26-77-20 | Угольник ввертной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
