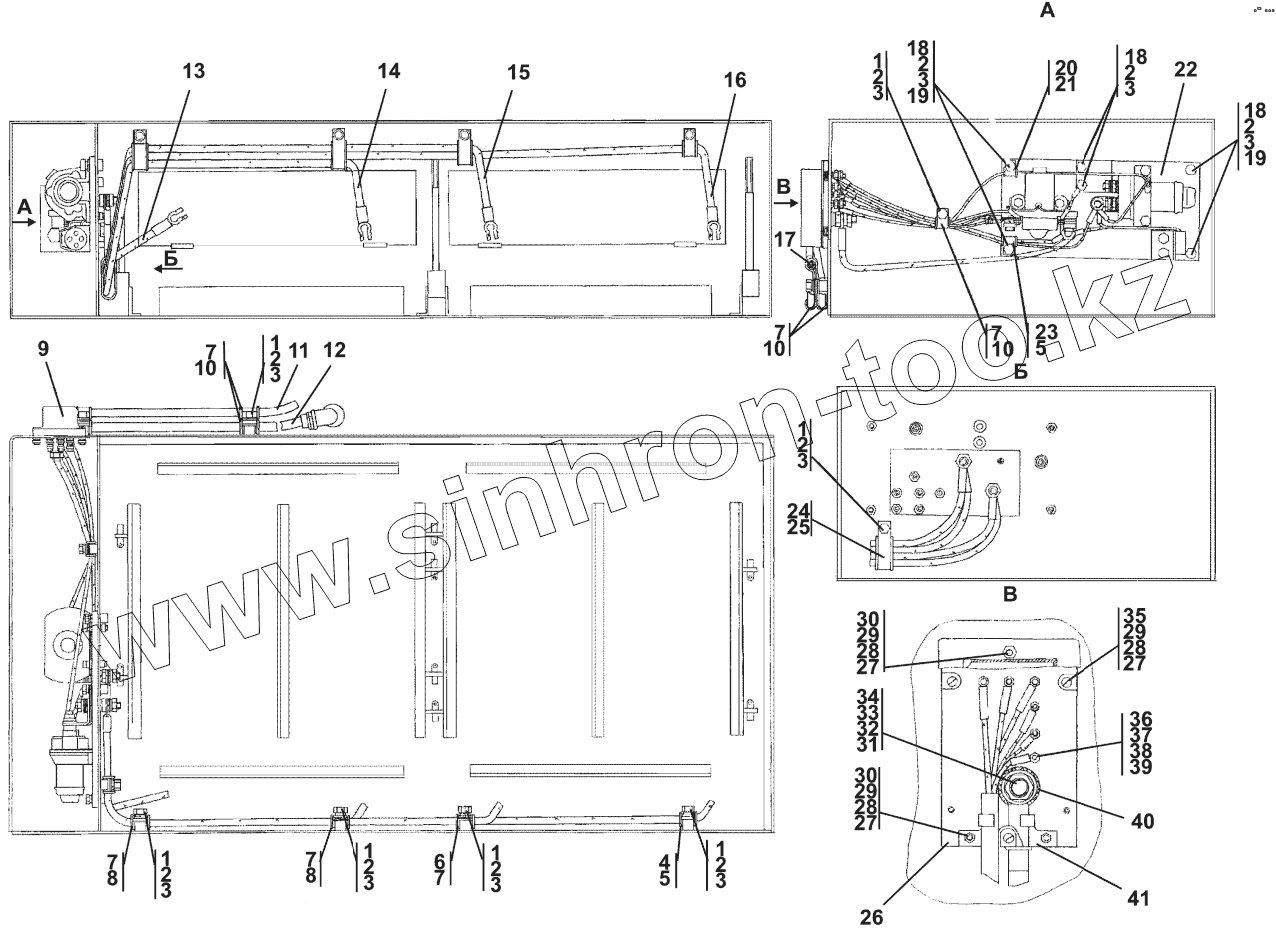

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Установка электрооборудования в контейнере АКБ
2702-10-19-20СП(SP)
2702-10-19СП(SP)
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
5
5
6
7
7
7
7
7
7
8
8
9
9
10
10
10
11
11
12
12
13
14
15
16
17
17
18
18
18
19
19
20
21
22
22
22
23
24
25
26
26
27
27
27
27
28
28
28
29
29
29
30
30
31
31
32
33
34
34
35
36
36
37
38
39
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2702-10-19-20СП(SP) | 2702-10-19-20СП(SP) | Установка электрооборудования в контейнере АКБ | |
| 2702-10-19СП(SP) | 2702-10-19СП(SP) | Установка электрооборудования в контейнере АКБ | |
| 1 | ГОСТ7796-70 | Болт | |
| 2 | ГОСТ6402-70 | Шайба | |
| 3 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 4 | 700-40-6684-05 | Прокладка | |
| 5 | 700-41-2866 | Хомут | |
| 6 | 58-41-2006-03 | Хомутик | |
| 7 | 700-40-6684-02 | Прокладка | |
| 8 | 700-41-3187 | Хомутик | |
| 9 | 404-10-17 | Кожух | |
| 9 | 404-10-17-20 | Кожух | |
| 10 | 700-41-2548 | Хомутик | |
| 11 | 2702-10-166-20СП(SP) | Провод | |
| 11 | 2702-10-166СП(SP) | Провод | |
| 12 | 2702-10-134-01СП(SP) | Жгут | |
| 12 | 2702-10-134-01-20СП-20SP | Жгут | |
| 13 | 1106-10-155-03СП(SP) | Провод | |
| 14 | 1106-10-155-04СП(SP) | Провод | |
| 15 | 1106-10-155-12СП(SP) | Провод | |
| 16 | 1106-10-155-17СП(SP) | Провод | |
| 17 | 2702-10-176СП(SP) | Жгут | |
| 17 | 2702-10-176-20СП(SP) | Жгут | |
| 18 | ГОСТ7796-70 | Болт | |
| 19 | ГОСТ5915-70 | Гайка | |
| 20 | 415045 | Хомутик | |
| 21 | 700-40-6684-08 | Прокладка | |
| 22 | 2501-10-171-04СП(SP) | Панель | |
| 22 | 2501-10-171-04-20СП-20SP | Панель | |
| 22 | 2501-10-171-04-10СП-10SP | Панель | |
| 23 | 700-40-6684-04 | Прокладка | |
| 24 | 700-40-6684-01 | Прокладка | |
| 25 | 700-41-3185 | Хомутик | |
| 26 | 500057 | Плата | |
| 26 | 500057-20 | Плата | |
| 27 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 28 | ГОСТ6402-70 | Шайба | |
| 29 | ГОСТ5915-70 | Гайка | |
| 30 | ГОСТ7796-70 | Болт | |
| 31 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 31 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 32 | ГОСТ6402-70 | Шайба | |
| 33 | ГОСТ5915-70 | Гайка | |
| 34 | 404-10-16 | Шпилька | |
| 34 | 404-10-16-20 | Шпилька | |
| 35 | ГОСТ17473-80 | Винт | |
| 36 | 295010 | Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76 | |
| 36 | 295010-20 | Шпилька | |
| 37 | Гайка5 | Гайка | |
| 38 | ГОСТ6402-70 | Шайба | |
| 39 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 39 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 40 | 700-40-5606 | Наконечник | |
| 41 | 404-10-22 | Зажим | |
| 41 | 404-10-22-20 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
