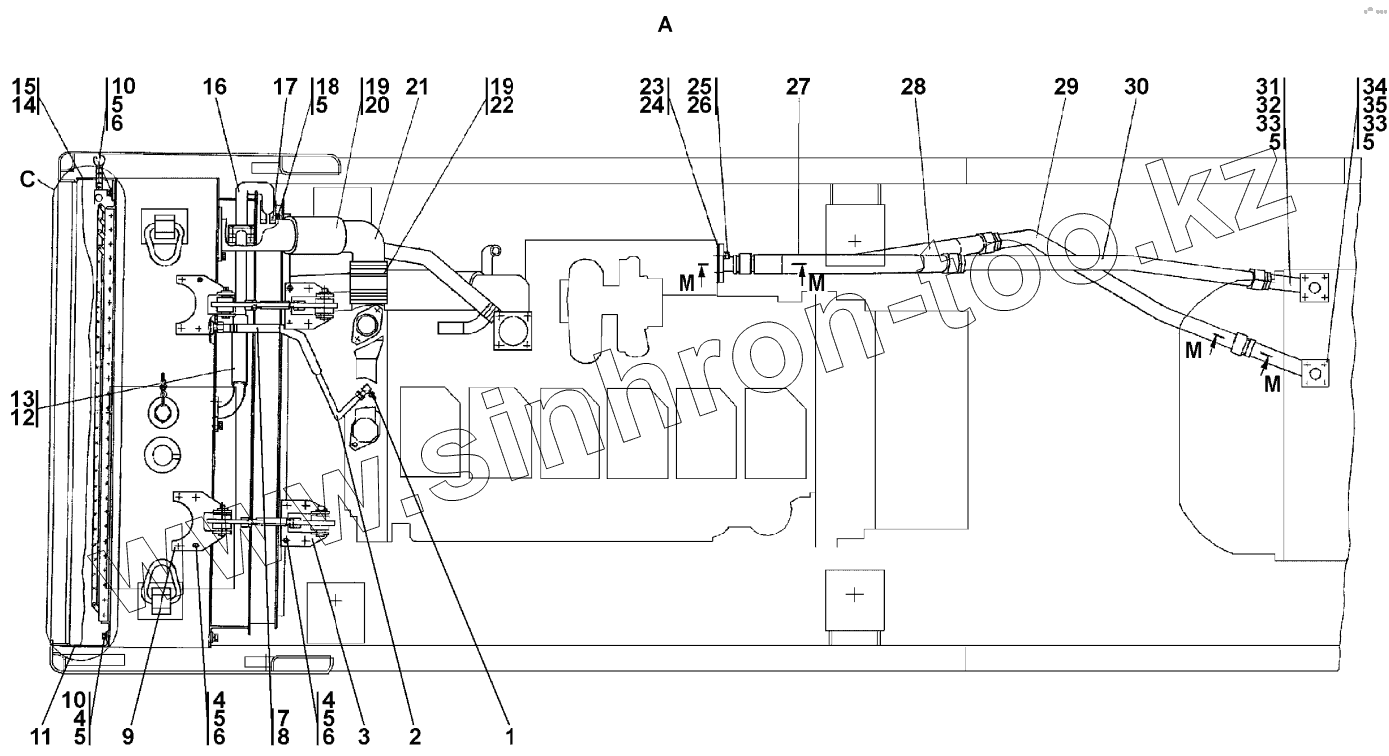

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Система охлаждения двигателя и трансмиссии
1
1
2
2
3
3
4
4
4
5
5
5
5
5
5
5
6
6
6
6
7
7
8
9
9
10
10
10
11
11
12
12
13
13
14
15
16
16
17
17
18
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3506-60-132-20СП(SP) | Угольник | |
| 1 | 3506-60-132СП(SP) | Угольник | |
| 2 | 3506-60-143-20СП(SP) | Трубопровод | |
| 2 | 3506-60-143СП(SP) | Трубопровод | |
| 3 | 2602-60-22СП(SP) | Кронштейн | |
| 3 | 2602-60-22-20СП(SP) | Кронштейн | |
| 4 | ГОСТ7796-70 | Болт | |
| 5 | ГОСТ6402-70 | Шайба | |
| 6 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 6 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 7 | 460601-16 | Рукав | |
| 7 | 460601-16-20 | Рукав | |
| 8 | DIN3017-АS20-32/12C7-W2 | Шланговый хомут DIN3017-АS20-32/12C7-W2 | |
| 9 | 2602-60-21СП(SP) | Кронштейн | |
| 9 | 2602-60-21-20СП(SP) | Кронштейн | |
| 10 | 46-11-476-20 | Шайба | |
| 10 | 46-11-476 | Шайба | |
| 11 | 2706-60-5-01 | Щиток | |
| 11 | 2706-60-5-01-20 | Щиток | |
| 12 | 461201-11 | Рукав | |
| 12 | 461201-11-20 | Рукав | |
| 13 | 58-60-180СП(SP) | Хомут | |
| 13 | 58-60-180-20СП(SP) | Хомут | |
| 14 | 2706-60-4 | Щиток | |
| 15 | 2706-60-3 | Щиток | |
| 16 | 2706-60-17 | Труба | |
| 16 | 2706-60-17-20 | Труба | |
| 17 | 2506-60-65-02 | Фланец | |
| 17 | 2506-60-65-02-20 | Фланец | |
| 18 | ГОСТ7796-70 | Болт | |
| 19 | 25-05-152-20СП(SP) | Хомут | |
| 19 | 25-05-152СП(SP) | Хомут | |
| 20 | 461901-09 | Рукав | |
| 20 | 461901-09-20 | Рукав | |
| 21 | 2506-60-102СП(SP) | Трубопровод | |
| 21 | 2506-60-102-20СП(SP) | Трубопровод | |
| 22 | 461901-05 | Рукав | |
| 22 | 461901-05-20 | Рукав | |
| 23 | 3506-60-121СП(SP) | Патрубок | |
| 23 | 3506-60-121-20СП(SP) | Патрубок | |
| 24 | 450253 | Прокладка | |
| 24 | 450253-20 | Прокладка | |
| 25 | 285001 | Болт | |
| 25 | 285001-20 | Болт | |
| 26 | ШайбаS608 | Шайба | |
| 27 | 46-60-392-03-20СП(SP) | Рукав | |
| 27 | 46-60-392-03СП(SP) | Рукав | |
| 28 | 46-60-392-06СП(SP) | Рукав | |
| 28 | 46-60-392-06-20СП(SP) | Рукав | |
| 29 | 2706-60-103СП(SP) | Трубопровод | |
| 29 | 2706-60-103-20СП(SP) | Трубопровод | |
| 30 | 2706-60-102СП(SP) | Трубопровод | |
| 30 | 2706-60-102-20СП(SP) | Трубопровод | |
| 31 | 2706-60-101СП(SP) | Патрубок | |
| 31 | 2706-60-101-20СП(SP) | Патрубок | |
| 32 | 450224 | Прокладка | |
| 32 | 450224-20 | Прокладка | |
| 33 | ГОСТ7796-70 | Болт | |
| 34 | 2706-60-104СП(SP) | Патрубок | |
| 34 | 2706-60-104-20СП(SP) | Патрубок | |
| 35 | 700-40-6618 | Прокладка | |
| 35 | 700-40-6618-20 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
