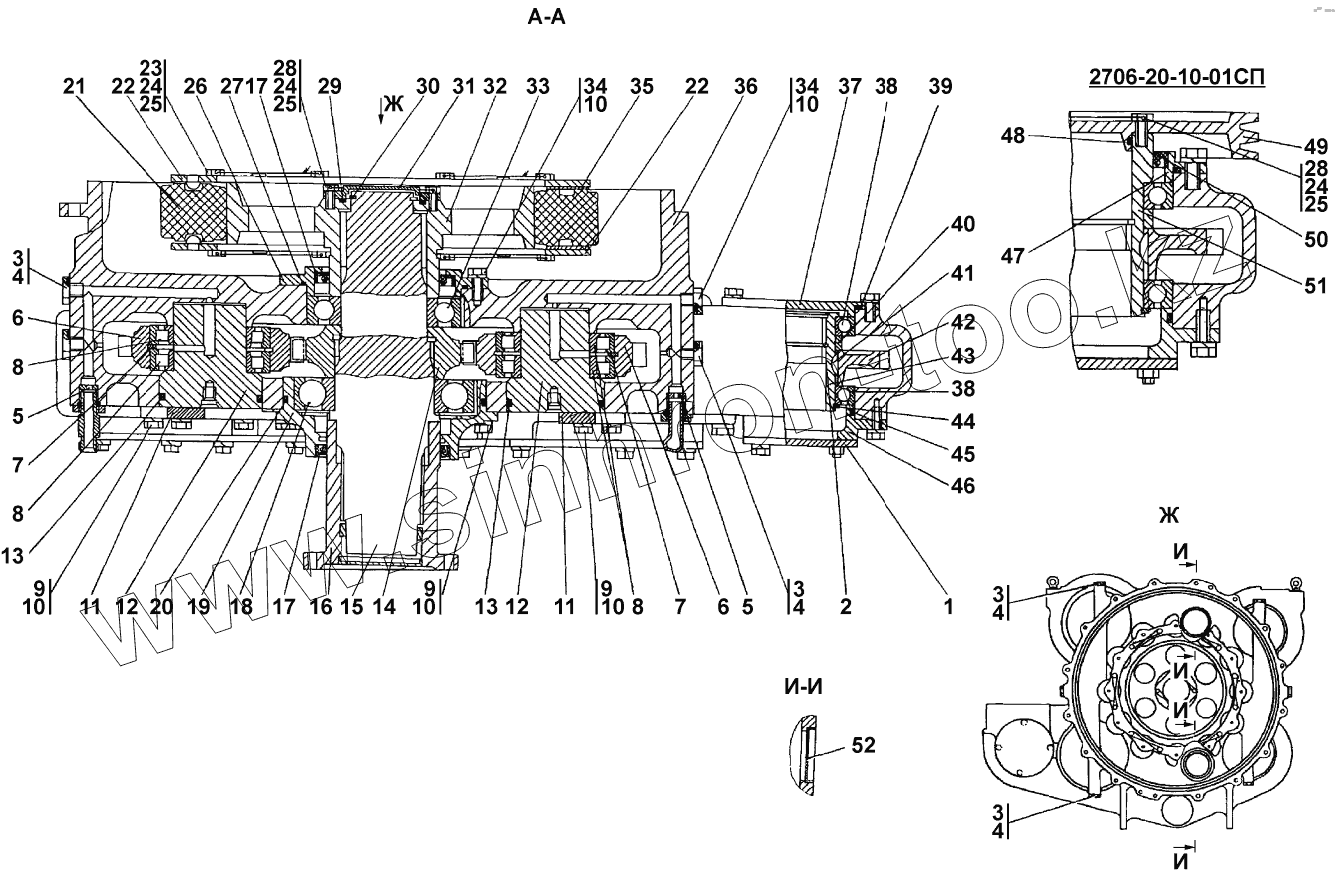

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Редуктор привода насосов
2706-20-10-01СП(SP)
1
2
3
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
8
9
9
9
10
10
10
10
10
11
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
22
23
23
24
24
24
25
25
25
26
27
28
28
28
29
30
31
32
33
34
34
35
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2706-20-10-01СП(SP) | 2706-20-10-01СП(SP) | Редуктор привода насосов | |
| 1 | 450167 | Прокладка | |
| 2 | 580515 | Кольцо С52 ГОСТ 13943-86 | |
| 3 | 375331-20 | Пробка | |
| 3 | 375331 | Пробка | |
| 4 | ТУ2531-260-00149245-00 | Кольцо | |
| 5 | 2701-20-29 | Дроссель | |
| 6 | 5001-20-11 | Шестерня | |
| 7 | 580821 | Кольцо С130 ГОСТ 13941-86 | |
| 8 | ГОСТ8328-75 | Подшипник | |
| 9 | ГОСТ7796-70 | Болт | |
| 10 | ГОСТ6402-70 | Шайба | |
| 11 | 5001-20-27 | Планка | |
| 12 | 5001-20-7 | Ось | |
| 13 | ГОСТ18829-73/ТУ38.005.204-84 | Кольцо | |
| 14 | 5001-20-10 | Шестерня | |
| 15 | 2702-20-8 | Вал | |
| 16 | 2702-20-103СП(SP) | Фланец | |
| 17 | 125.150.12ASB025-129.808BASL | Манжета | |
| 18 | ГОСТ8338-75 | Подшипник | |
| 19 | 2702-20-12 | Крышка | |
| 20 | ГОСТ18829-73 | Кольцо | |
| 21 | 400462 | Втулка | |
| 22 | 2706-20-3 | Стопор | |
| 23 | 285330-20 | Болт | |
| 23 | 285330 | Болт | |
| 24 | ГОСТ3282-74 | Проволока | |
| 25 | ГОСТ792-67 | Проволока | |
| 26 | 5001-20-21-01 | Крышка | |
| 27 | ТУ2531-260-00149245-00 | Кольцо | |
| 28 | 285221-20 | Болт | |
| 28 | 285221 | Болт | |
| 29 | ТУ2531-260-00149245-00 | Кольцо | |
| 30 | 2701-12-51 | Кольцо | |
| 31 | 2701-15-50 | Крышка | |
| 32 | 2706-20-2 | Ступица | |
| 33 | ГОСТ8338-75 | Подшипник | |
| 34 | ГОСТ7796-70 | Болт | |
| 35 | 2502-20-4 | Ступица | |
| 36 | 2701-20-8 | Корпус | |
| 36 | 2701-20-8-20 | Корпус | |
| 37 | 2702-20-5 | Крышка | |
| 38 | ГОСТ8338-75 | Подшипник | |
| 39 | ТУ2531-260-00149245-00 | Кольцо | |
| 40 | 5001-20-26 | Втулка | |
| 41 | 340450 | Шпонка 6х9 ГОСТ 24071-80 | |
| 42 | 5001-20-15 | Шестерня | |
| 43 | 2701-20-10 | Ступица | |
| 44 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 | |
| 45 | ТУ2531-260-00149245-00 | Кольцо | |
| 46 | 5001-20-19 | Крышка | |
| 47 | 2706-20-6 | Крышка | |
| 48 | ГОСТ18829-73 | Кольцо | |
| 49 | 2706-20-5 | Шкив | |
| 50 | 95-120-2BABSL | Манжета | |
| 51 | 2706-20-4 | Вал | |
| 52 | 700-37-2122 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
