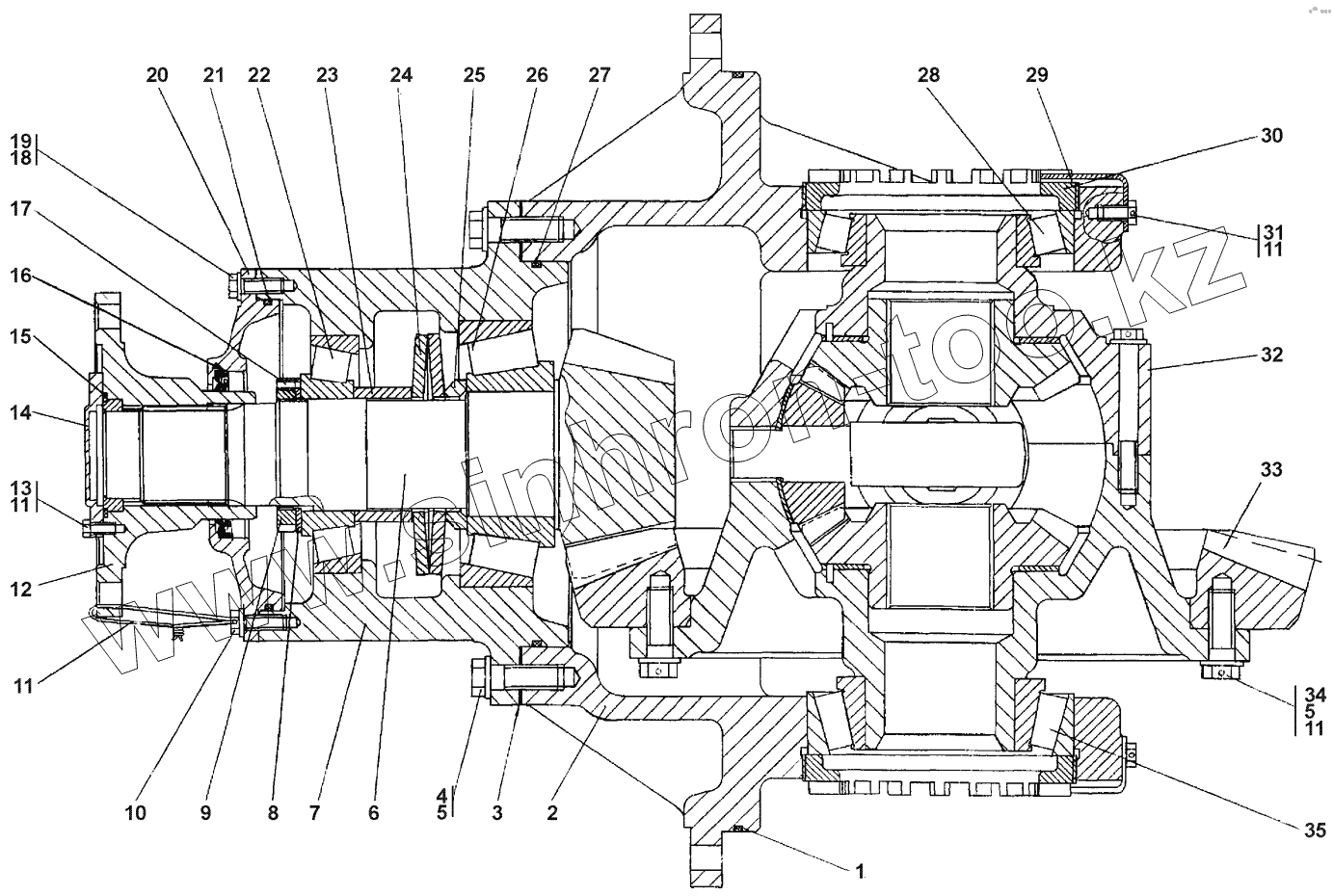

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Передача главная
2601-17-10-20СП(SP)
2601-17-10СП(SP)
1
2
2
3
3
3
4
4
5
5
6
7
7
8
9
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2601-17-10-20СП(SP) | 2601-17-10-20СП(SP) | Передача главная | |
| 2601-17-10СП(SP) | 2601-17-10СП(SP) | Передача главная | |
| 1 | 400468-23 | Кольцо | |
| 2 | 2601-17-101СП(SP) | Корпус | |
| 2 | 2601-17-101-20СП(SP) | Корпус | |
| 3 | 2601-17-21 | Прокладка | |
| 3 | 2601-17-21-01 | Прокладка | |
| 3 | 2601-17-21-02 | Прокладка | |
| 4 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 4 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 5 | 315317 | Шайба | |
| 6 | 2601-17-13 | Шестерня | |
| 7 | 2601-17-12-20 | Опора | |
| 7 | 2601-17-12 | Опора | |
| 8 | 2601-12-40 | Шайба | |
| 9 | 305590 | Гайка | |
| 10 | 285342 | Болт | |
| 10 | 285342-20 | Болт | |
| 11 | ГОСТ3282-74 | Проволока | |
| 12 | 2601-12-121СП(SP) | Фланец | |
| 13 | 285221 | Болт | |
| 14 | 2701-12-50 | Крышка | |
| 15 | ТУ2531-260-00149245-00 | Кольцо | |
| 16 | BAFUDSLX7 | Манжета | |
| 17 | 350520 | Винт ВМ-6gх16.33Н.019 ГОСТ 1478-84 | |
| 18 | 310225 | Шайба | |
| 19 | ГОСТ7796-70 | Болт | |
| 20 | 2601-17-24 | Крышка | |
| 20 | 2601-17-24-20 | Крышка | |
| 21 | ГОСТ18829-73 | Кольцо | |
| 22 | ГОСТ27365-87 | Подшипник | |
| 23 | 2601-17-16 | Втулка | |
| 24 | 2601-17-17 | Тарелка | |
| 25 | 2601-17-18 | Втулка | |
| 26 | ГОСТ27365-87 | Подшипник | |
| 27 | ГОСТ18829-73 | Кольцо | |
| 28 | ГОСТ27365-87 | Подшипник | |
| 29 | 2601-17-20 | Фиксатор | |
| 30 | 2601-17-19 | Гайка | |
| 30 | 2601-17-19-20 | Гайка | |
| 31 | 285330 | Болт | |
| 32 | 2601-17-100СП(SP) | Дифференциал | |
| 32 | 2601-17-100-20СП(SP) | Дифференциал | |
| 33 | 2601-17-14 | Колесо | |
| 34 | 280731 | Болт 3М20х1,5-6gх60.109.40Х.019 ГОСТ 7796-70 | |
| 35 | ГОСТ27365-87 | Подшипник |
