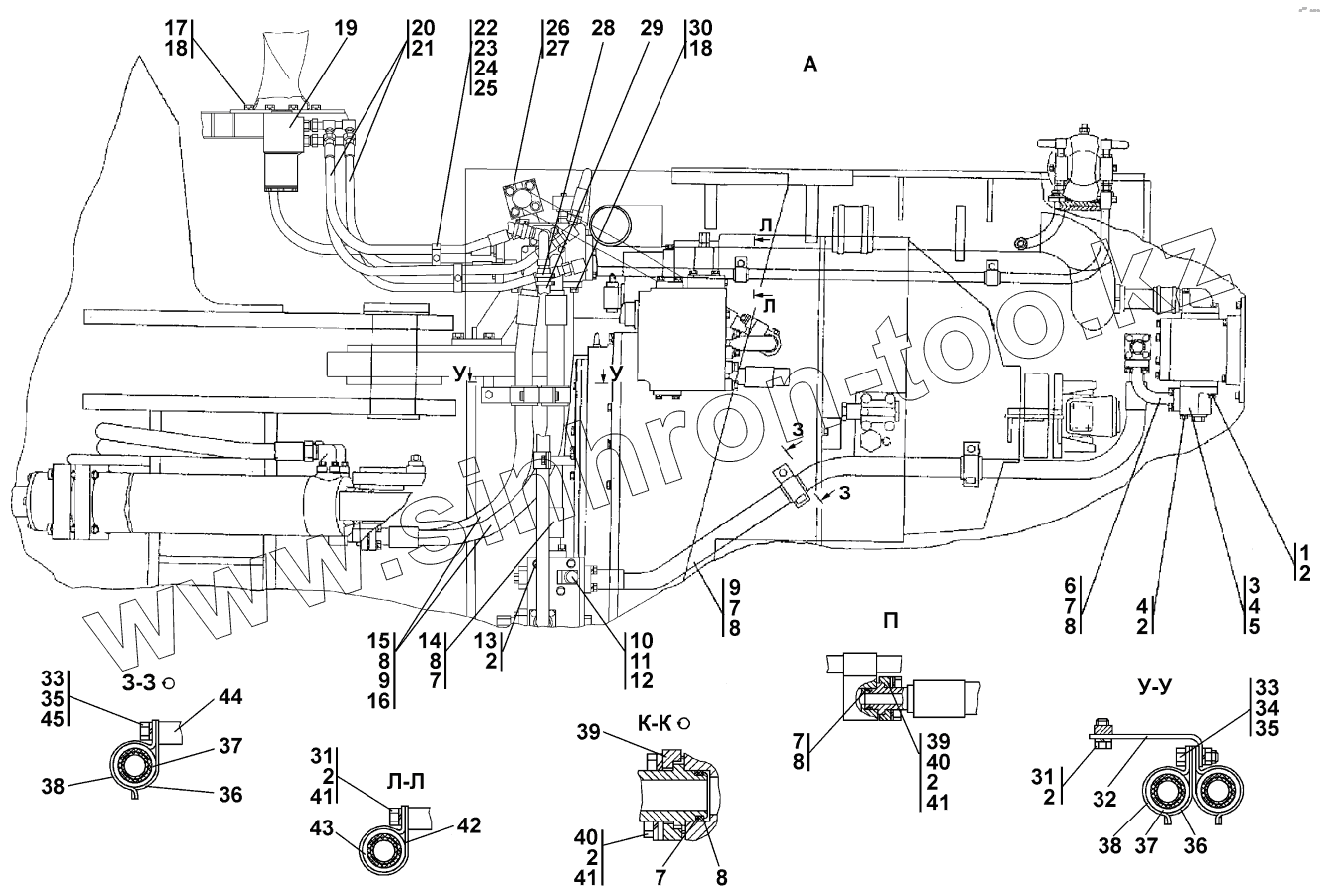

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Гидросистема управления поворотом
1
1
2
2
2
2
2
2
2
3
3
4
4
4
5
6
6
7
7
7
7
7
8
8
8
8
8
8
9
9
9
10
10
11
12
12
13
13
14
14
15
15
16
17
17
18
18
19
20
20
21
22
22
23
23
24
25
26
26
27
28
29
29
30
31
31
32
32
33
33
33
34
34
35
35
36
36
36
37
37
38
38
38
39
39
39
40
40
41
41
41
41
42
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 280359-20 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 1 | 280359 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 2 | ГОСТ6402-70 | Шайба | |
| 3 | 2602-28-93СП(SP) | Клапан | |
| 3 | 2602-28-93-20СП(SP) | Клапан | |
| 4 | 281389 | Болт М12-6gх100 | |
| 4 | 281389-20 | Болт М12-6gх100 | |
| 5 | 440049 | Шайба защитная | |
| 6 | 2602-28-97СП(SP) | Трубопровод | |
| 6 | 2602-28-97-20СП(SP) | Трубопровод | |
| 7 | 440038 | Кольцо защитное | |
| 8 | ТУ2531-260-00149245-00 | Кольцо | |
| 9 | 2602-26-25-03СП(SP) | Рукав | |
| 9 | 2602-26-25-03-20СП(SP) | Рукав | |
| 10 | 0602-28-26СПК(SPК) | Реле давления нижнего предела | |
| 10 | 0602-28-26-20СПК(SPК) | Реле давления нижнего предела | |
| 11 | ТУ2531-260-00149245-00 | Кольцо | |
| 12 | Н.036.23.072-01 | Контргайка | |
| 12 | Н.036.23.072 | Контргайка | |
| 13 | 283393 | Болт 3М12-6gx115 | |
| 13 | 283393-20 | Болт 3М12-6gx115 | |
| 14 | 2602-26-25-08СП(SP) | Рукав | |
| 14 | 2602-26-25-08-20СП(SP) | Рукав | |
| 15 | 2602-28-113СП(SP) | Рукав | |
| 15 | 2602-28-113-20СП(SP) | Рукав | |
| 16 | ТУ2531-260-00149245-00 | Кольцо | |
| 17 | 285002 | Болт | |
| 17 | 285002-20 | Болт | |
| 18 | ГОСТ6402-70 | Шайба | |
| 19 | 479119000002 | Насос–дозатор OSPLx630LS150-7146 | |
| 20 | 0602-28-22СПК(SPК) | Рукав | |
| 20 | 0602-28-22-20СПК(SPК) | Рукав | |
| 21 | ТУ2531-260-00149245-00 | Кольцо | |
| 22 | 0602-28-138-20К | Бугель | |
| 22 | 0602-28-138К | Бугель | |
| 23 | 0602-28-141К | Бугель | |
| 23 | 0602-28-141-20К | Бугель | |
| 24 | ГОСТ7795-70 | Болт | |
| 25 | ГОСТ6402-70 | Шайба | |
| 26 | 2602-28-108СП(SP) | Трубопровод | |
| 26 | 2602-28-108-20СП(SP) | Трубопровод | |
| 27 | ТУ2531-260-00149245-00 | Кольцо | |
| 28 | DIN3017-AS30-45/12C7-W2 | Шланговый хомут | |
| 29 | 0602-28-127-04К | Рукав | |
| 29 | 0602-28-127-04-20К | Рукав | |
| 30 | ГОСТ7796-70 | Болт | |
| 31 | ГОСТ7796-70 | Болт | |
| 32 | 0602-28-23СПК(SPК) | Тройник | |
| 32 | 0602-28-23-20СПК(SPК) | Тройник | |
| 33 | 280535 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 33 | 280535-20 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 34 | 305250 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 34 | 305250-20 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 35 | ГОСТ6402-70 | Шайба | |
| 36 | 2501-26-221 | Планка | |
| 36 | 2501-26-221-20 | Планка | |
| 37 | 400354-03 | Втулка | |
| 38 | 2501-26-220 | Скоба | |
| 38 | 2501-26-220-20 | Скоба | |
| 39 | 2501-26-83-20 | Фланец | |
| 39 | 2501-26-83 | Фланец | |
| 40 | ГОСТ7796-70 | Болт | |
| 41 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 41 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 42 | 700-41-3178 | Хомутик | |
| 43 | 400354-02 | Втулка | |
| 44 | 2601-28-48 | Упор | |
| 45 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 45 | 310280-20 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 |
