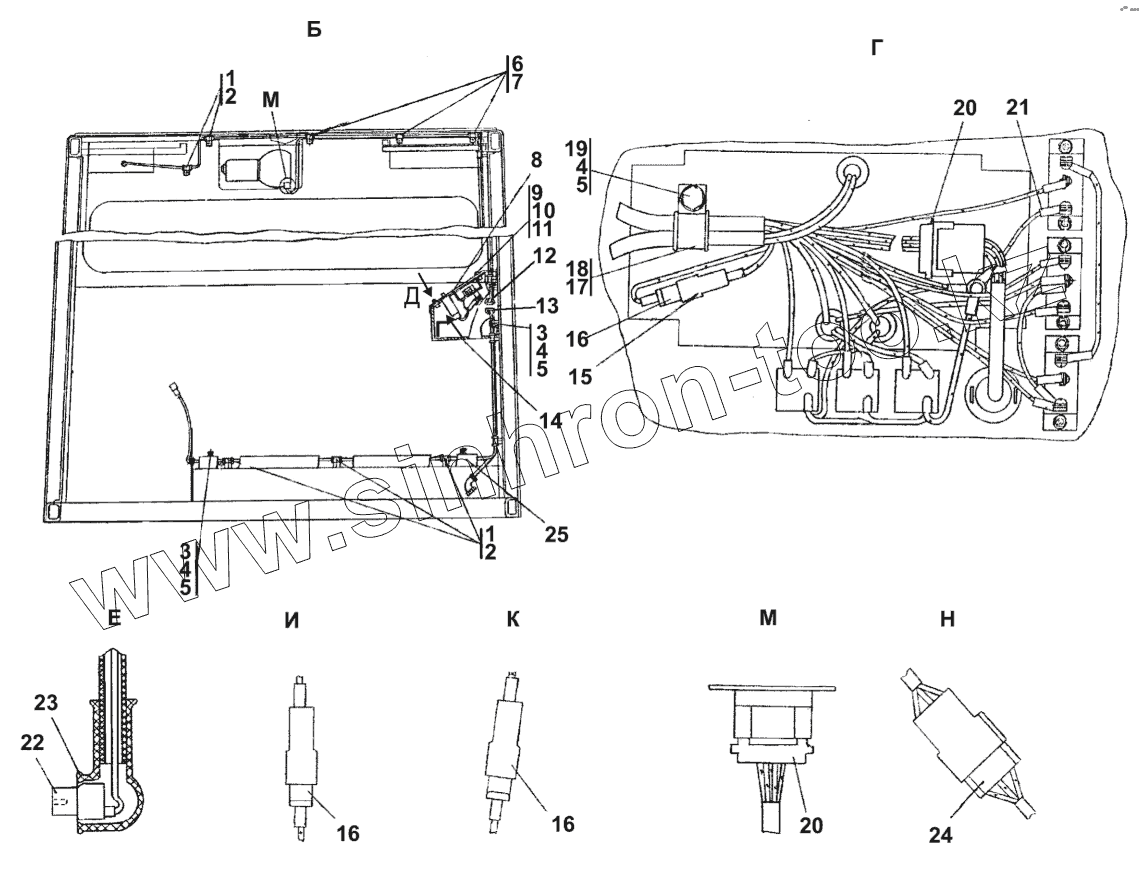

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Электрооборудование крыши кабины
1
1
2
2
3
3
4
4
4
5
5
5
5
6
7
8
8
8
8
8
8
9
10
11
11
12
13
14
14
15
16
16
16
17
18
19
20
20
21
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 415045 | Хомутик | |
| 2 | 700-40-6684-08 | Прокладка | |
| 3 | ГОСТ7796-70 | Болт | |
| 4 | ГОСТ6402-70 | Шайба | |
| 5 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 5 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | 415119 | Хомутик | |
| 7 | 700-40-6684-06 | Прокладка | |
| 8 | 2702-10-149СП(SP) | Панель выключателей | |
| 8 | 2702-10-149-10СП(SP) | Панель выключателей | |
| 8 | 2702-10-149-20СП(SP) | Панель выключателей | |
| 8 | 2702-10-149-01СП(SP) | Панель выключателей | |
| 8 | 2702-10-149-01-10СП-10SP | Панель выключателей | |
| 8 | 2702-10-149-01-20СП-20SP | Панель выключателей | |
| 9 | ГОСТ17473-80 | Винт | |
| 10 | ГОСТ6402-70 | Шайба | |
| 11 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 12 | 700-40-6695 | Кольцо | |
| 13 | 700-40-6736 | Кольцо | |
| 14 | 2702-10-170СП(SP) | Жгут | |
| 14 | 2702-10-170-20СП(SP) | Жгут | |
| 15 | 502601 | Колодка штыревая | |
| 16 | 602601 | Колодка гнездовая | |
| 17 | 700-41-3307 | Хомутик | |
| 18 | 700-40-6684-03 | Прокладка | |
| 19 | ГОСТ7796-70 | Болт | |
| 20 | ОСТ37.003.032-88 | Колодка | |
| 21 | 2504-10-102-05СП(SP) | Провод | |
| 21 | 2504-10-102-05-20СП-20SP | Провод | |
| 22 | ОСТ37.003.032-88 | Колодка | |
| 23 | 700-40-5607 | Наконечник | |
| 24 | ОСТ37.003.032-88 | Колодка | |
| 25 | 2702-10-22 | Кожух | |
| 25 | 2702-10-22-20 | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
