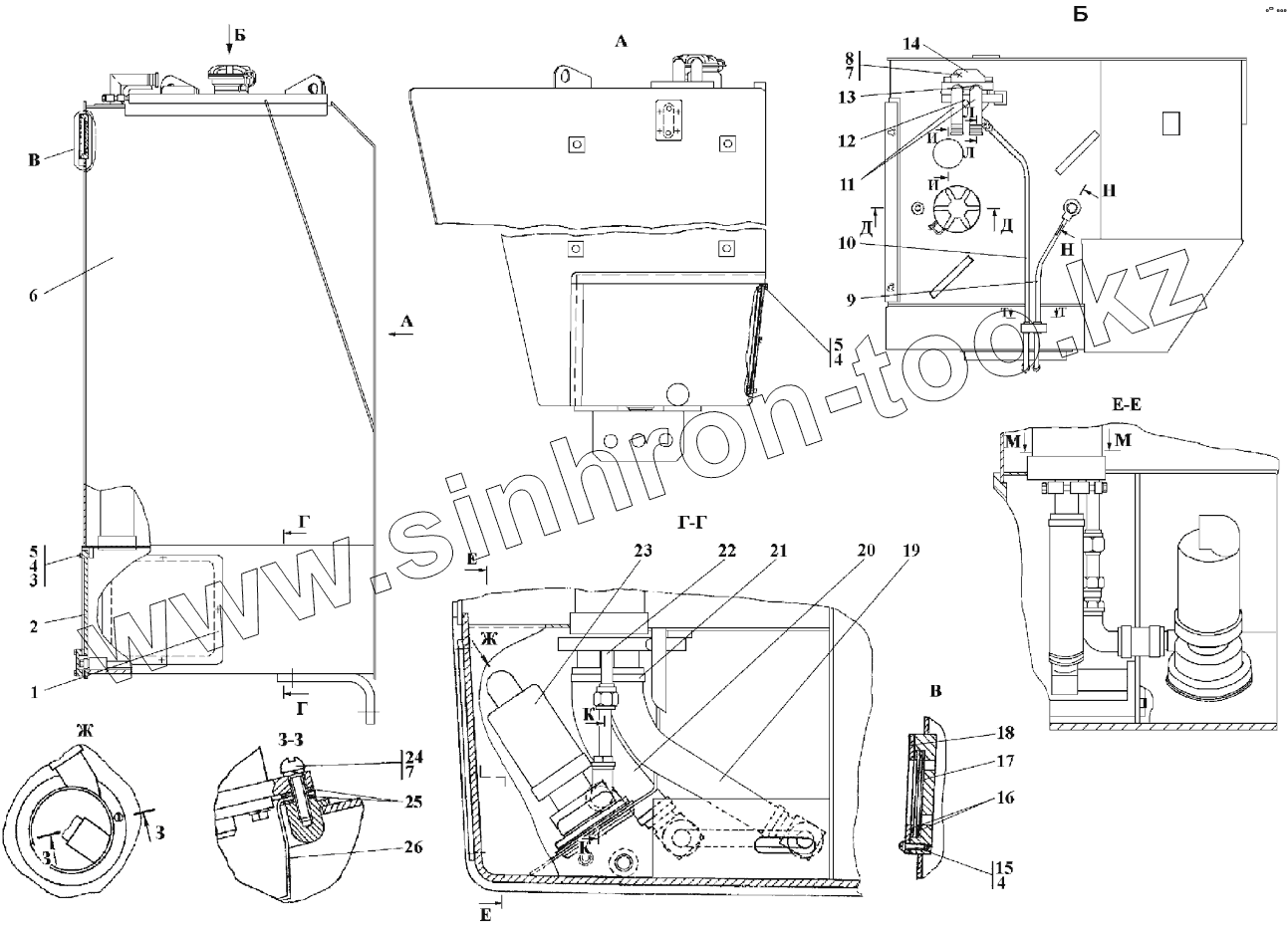

Каталог запасных частей к технике: Промтрактор ПК-12.02К. Бак топливный
2602-25-10-01-20СП-20SP
2602-25-10-01СП(SP)
1
2
2
3
3
4
4
4
5
5
6
6
7
7
8
9
9
10
10
11
12
13
14
14
15
16
16
17
18
18
19
20
21
22
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2602-25-10-01-20СП-20SP | 2602-25-10-01-20СП-20SP | Бак топливный | |
| 2602-25-10-01СП(SP) | 2602-25-10-01СП(SP) | Бак топливный | |
| 1 | 2602-25-29СП(SP) | Крышка | |
| 2 | 2602-25-32СП(SP) | Крышка | |
| 2 | 2602-25-32-20СП(SP) | Крышка | |
| 3 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 3 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 4 | ГОСТ6402-70 | Шайба | |
| 5 | ГОСТ7796-70 | Болт | |
| 6 | 2602-25-20СП(SP) | Бак топливный | |
| 6 | 2602-25-20-20СП(SP) | Бак топливный | |
| 7 | ГОСТ6402-70 | Шайба | |
| 8 | ГОСТ7796-70 | Болт | |
| 9 | 2706-25-13СП(SP) | Трубопровод | |
| 9 | 2706-25-13-20СП(SP) | Трубопровод | |
| 10 | 2706-25-16СП(SP) | Трубопровод | |
| 10 | 2706-25-16-20СП(SP) | Трубопровод | |
| 11 | 2602-25-33СП(SP) | Труба | |
| 12 | 700-40-6684-05 | Прокладка | |
| 13 | 700-40-6684-02 | Прокладка | |
| 14 | 2602-25-35-01 | Крышка | |
| 14 | 2602-25-35 | Крышка | |
| 15 | ГОСТ7796-70 | Болт | |
| 16 | 0602-25-39 | Прокладка | |
| 16 | 0602-25-39-20 | Прокладка | |
| 17 | 0602-25-38 | Стекло | |
| 18 | 0602-25-40-01 | Заглушка | |
| 18 | 0602-25-40-01-20 | Заглушка | |
| 19 | 461201-17 | Рукав | |
| 20 | 461201-14 | Рукав | |
| 21 | DIN3017-AS3045/12C7-W2 | Шланговый хомут | |
| 22 | 2706-25-15СП(SP) | Трубопровод | |
| 22 | 2706-25-15-20СП(SP) | Трубопровод | |
| 23 | IЭЦН-2,8-000ЕАТУЭЦН-2,8-Е | Агрегат электронасосный | |
| 24 | ГОСТ17473-80 | Винт | |
| 25 | 700-40-4122 | Прокладка | |
| 25 | 700-40-4122-20 | Прокладка | |
| 26 | 46-25-49 | Колпак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
