Каталог запасных частей к технике: Промтрактор ПК-12.02. 412701-95-10СП Гидроцилиндр диам. 250

Тип техники

Марка

Модель

Схема

412701-95-10-20СП(SP)

412701-95-10СП(SP)

1

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

14

15

16

17

18

18

19

20

20

21

21

22

23

24

25

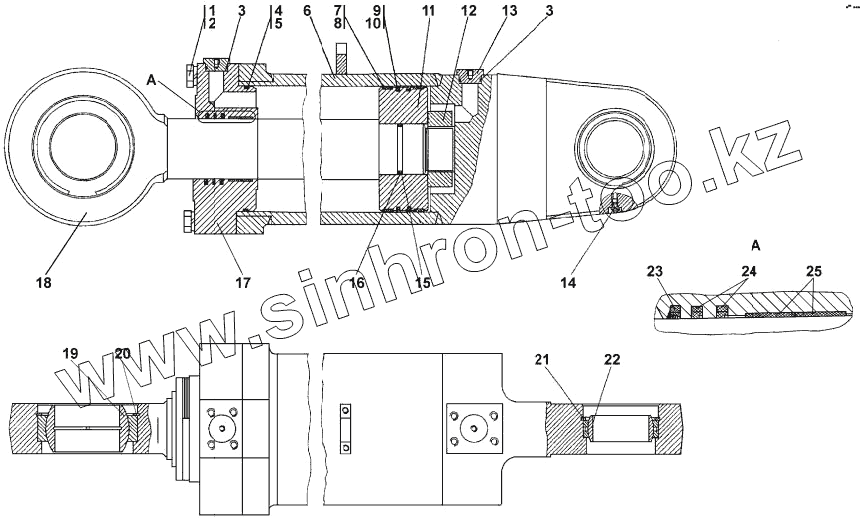

Позиция на иллюстрации	Заводской номер детали		Название детали
412701-95-10-20СП(SP)	412701-95-10-20СП(SP)		Гидроцилиндр
412701-95-10СП(SP)	412701-95-10СП(SP)		Гидроцилиндр
1	28 0960		Болт М30х30-6gх 130
1	28 0960-20		Болт М30х30-6gх130
2	Шайба 30		Шайба 30
3	039-045-36-2-51-1668		Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
4	240-250-58-2-3		Кольцо ГОСТ 9833-73
5	412701-95-52		Кольцо защитное
6	412701-95-12СП(SP)		Корпус
7	412701-95-62		Втулка опорная
8	Е21Т-250-20-40		Кольцо опорно-направляющее поршневое Е21Т-250-20-40
9	5001-98-602-01		Кольцо уплотнительное
10	230-240-58-2-3		Кольцо 230-240-58-2-3
11	412701-95-61		Поршень
12	5001-98-606		Гайка
13	312501-26-137		Заглушка
14	Масленка 1.2.Ц6		Масленка 1.2.Ц6
14	Масленка 1.2Кд6xр		Масленка 1.2Кд6Хр
15	412701-95-67		Кольцо защитное
16	090-100-58-2-51-1668		Кольцо 090-100-58-2-51-1668
17	014001-93-500-01		Крышка
18	412701-95-60-01		Шток
18	412701-95-60-01-20		Шток
19	ШСЛ-130		Подшипник ШСЛ-130
20	58 0910-10		Кольцо С200
20	58 0910-20		Кольцо С200
21	58 0850		Кольцо С150.Ц9хр ГОСТ 13941-86
21	58 0850-20		Кольцо С150
22	9ШС110К		Подшипник ГОСТ 3635-78
23	229147000113		Грязесъемник Е50-А-120-12
24	229147000016		Уплотнение штоковое Е01-120-12
25	229147000013		Кольцо опорное Е20-120-125

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
