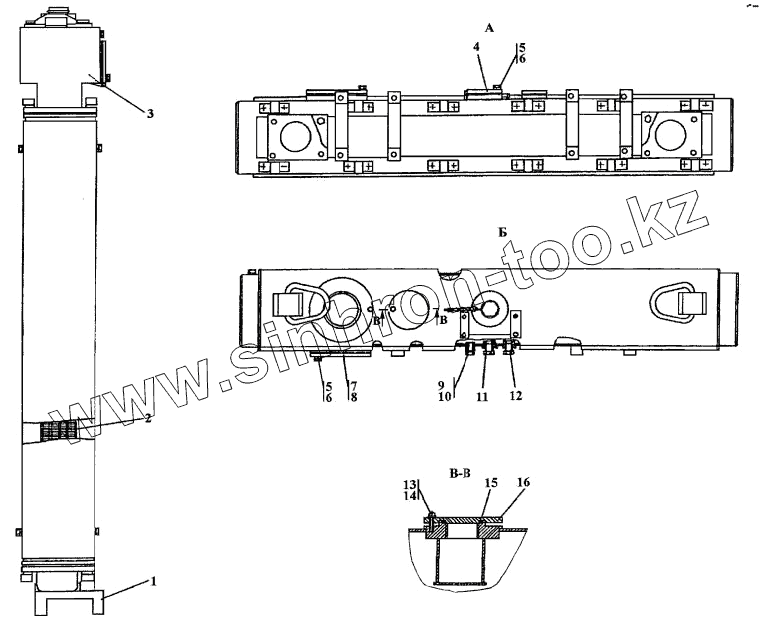

Каталог запасных частей к технике: Промтрактор ПК-12.02. 3506-60-109-01СП Радиатор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3506-60-109-01-20СП -20SP
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
3506-60-109-01-20СП -20SP 3506-60-109-01-20СП -20SP Радиатор
1 3501-60101СП(SP) Коллектор
1 3501-60101-20СП(SP) Коллектор
2 35.02.1301.200-01 Сердцевина
3 3506-60-110СП(SP) Коллектор
3 3506-60-110-20СП(SP) Коллектор
4 700-40-6097 Прокладка
4 700-40-6097-20 Прокладка
5 Болт М12x1,25-6gx30 Болт М12x1,25-6gx30
6 Шайба 12 ОТ Шайба 12 ОТ
7 3501-60-128 Заглушка
7 3501-60-128-20 Заглушка
8 45 0132 Прокладка
8 45 0132-20 Прокладка
9 46-43-313 Прокладка
10 700-37-2077 Пробка
10 700-37-2077-20 Пробка
11 37 0640-08 Пробка КГ 1/2
12 37 0640-08 Пробка КГ 1/2
13 Винт В.М6-6gx16 Винт В.М6-6gx16
14 Шайба 6Т Шайба 6Т
15 049-055-36-2-51-168 Кольцо 049-055-36-2-51-168
16 3501-60-56 Заглушка
16 3501-60-56-20 Заглушка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
