Каталог запасных частей к технике: Промтрактор ПК-12.02. 3506-60-109-01СП Радиатор
3506-60-109-01СП(SP)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
5
5
5
6
6
6
6
7
7
8
8
8
9
9
10
10
11
11
11
12
12
13
13
13
14
14
15
15
16
16
17
18
19
19
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
28
29
29
30

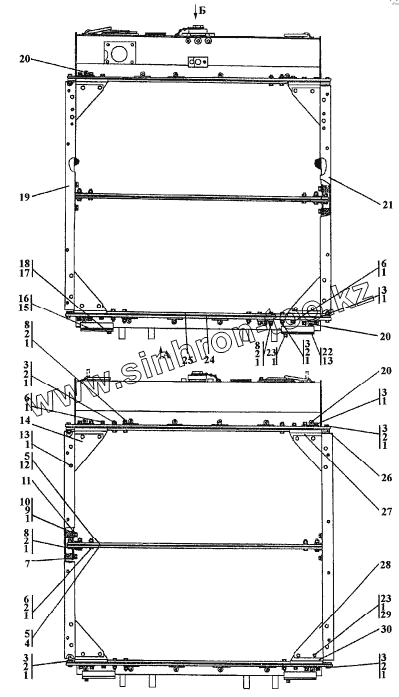

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3506-60-109-01СП(SP) | 3506-60-109-01СП(SP) | Радиатор | |
| 1 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 2 | Гайка М12x1,25 | Гайка М12x1,25 | |
| 3 | 28 0365 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 3 | 28 0365-20 | Болт М12х1,25-6gх50 ГОСТ 7795-70 | |
| 4 | 404-60-29 | Накладка | |
| 4 | 404-60-29-20 | Накладка | |
| 5 | 3501-60-16 | Накладка | |
| 5 | 3501-60-16-20 | Накладка | |
| 6 | 28 0360 | Болт М12х1,25-6gх45 | |
| 6 | 28 0360-20 | Болт М12х1,25-6gх45 | |
| 7 | 3501-60-178-01СП(SP) | Кронштейн | |
| 7 | 3501-60-178-01-20СП -20SP | Кронштейн | |
| 8 | Болт М12x1,25-6gx55 | Болт М12x1,25-6gx55 | |
| 9 | 28 0348 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 9 | 28 0348-20 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 10 | 31 0225 | Шайба | |
| 10 | 31 0225-20 | Шайба | |
| 11 | 3501-60-178СП(SP) | Кронштейн | |
| 11 | 3501-60-178-20СП(SP) | Кронштейн | |
| 12 | 404-60-28-01 | Накладка | |
| 12 | 404-60-28-01-20 | Накладка | |
| 13 | 45 0132 | Прокладка | |
| 13 | 45 0132-20 | Прокладка | |
| 14 | 3501-60-180СП(SP) | Накладка | |
| 14 | 3501-60-180-20СП(SP) | Накладка | |
| 15 | 45 0132 | Прокладка | |
| 15 | 45 0132-20 | Прокладка | |
| 16 | 3501-60-128 | Заглушка | |
| 16 | 3501-60-128-20 | Заглушка | |
| 17 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 18 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 19 | 3502-60-127СП(SP) | Стойка | |
| 19 | 3501-60-127-20СП(SP) | Стойка | |
| 20 | 313502-60-156СП(SP) | Планка | |
| 20 | 313502-60-156-20СП -20SP | Планка | |
| 21 | 3502-60-128СП(SP) | Стойка | |
| 21 | 3502-60-128-20СП(SP) | Стойка | |
| 22 | 3501-60-128 | Заглушка | |
| 22 | 3501-60-128-20 | Заглушка | |
| 23 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 24 | 45 0182 | Прокладка | |
| 24 | 45 0182-20 | Прокладка | |
| 25 | 404-60-29 | Накладка | |
| 25 | 404-60-29-20 | Накладка | |
| 26 | 2501-60-253 | Накладка | |
| 26 | 2501-60-253-20 | Накладка | |
| 27 | 3501-60-181 | Накладка | |
| 28 | 3501-60-180-01СП(SP) | Накладка | |
| 28 | 3501-60-180-01-20СП -20SP | Накладка | |
| 29 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 30 | 3501-60-181-01 | Накладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
