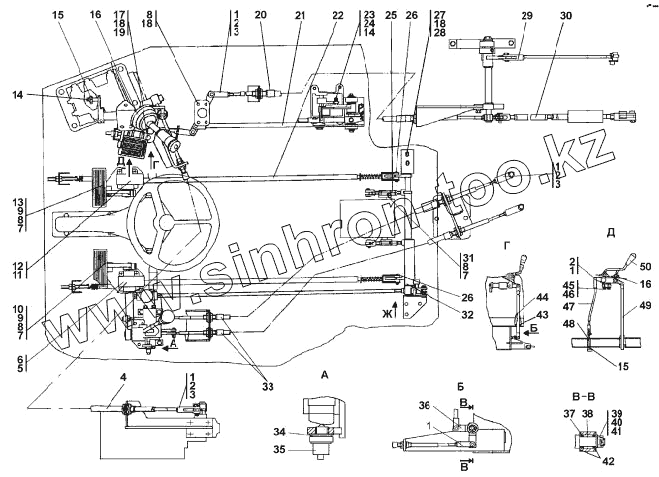

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2702-13-1СП Управление трактором
2701-13-1-20СП(SP)
2701-13-1СП(SP)
1
1
1
1
1
2
2
2
2
2
3
3
3
4
5
5
6
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
15
16
16
17
17
18
18
18
19
20
21
21
22
23
23
24
24
25
26
26
27
28
28
29
30
30
31
32
33
34
34
35
36
37
38
39
39
40
40
41
42
42
43
43
44
45
46
47
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-13-1-20СП(SP) | 2701-13-1-20СП(SP) | Управление трактором | |
| 2701-13-1СП(SP) | 2701-13-1СП(SP) | Управление трактором | |
| 1 | 0602-13-33 | Вилка | |
| 2 | 404-13-269 | Ось | |
| 2 | 404-13-269-20 | Ось | |
| 3 | Шплинты 3,2x14 | Шплинты 3,2x14 | |
| 4 | 100. М4.322.02000 | Трос дистанционного управления 100. М4.322.02000 | |
| 5 | 0602-13-121-01СП(SP) | Корпус | |
| 5 | 0602-13-121-01-20СП -20SP | Корпус | |
| 6 | 2601-13-10СП(SP) | Накладка | |
| 7 | 34 0350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 8 | Болт М8-6gx30 | Болт М8-6gx30 | |
| 9 | 40 0359 | Накладка педали | |
| 10 | 0602-13-128-03СП(SP) | Педаль | |
| 10 | 0602-13-128-03-20СП -20SP | Педаль | |
| 11 | 0602-13-122-01СП(SP) | Корпус | |
| 11 | 0602-13-122-01-20СП -20SP | Корпус | |
| 12 | 2601-13-10-01СП(SP) | Накладка | |
| 13 | 0602-13-128-02СП(SP) | Педаль | |
| 13 | 0602-13-128-02-20СП -20SP | Педаль | |
| 14 | Гайка М6 | Гайка М6 | |
| 15 | 30 0215-01 | Гайка М12x1,25 | |
| 15 | 30 0215-01-20 | Гайка М12x1,25 | |
| 16 | Чехол 2101-170-3101 | Чехол 2101-170-3101 | |
| 17 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 17 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 18 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 19 | Гайка М10 | Гайка М10 | |
| 20 | 100. М4.322.02500 | Трос дистанционного управления 100. М4.322.02500 | |
| 21 | 2601-13-112СП(SP) | Тяга | |
| 21 | 2601-13-112-20СП(SP) | Тяга | |
| 22 | 2601-13-11СП(SP) | Тяга | |
| 23 | 404-13-126 | Втулка | |
| 23 | 404-13-126-20 | Втулка | |
| 24 | 404-13-128-20 | Ось | |
| 24 | 404-13-128 | Ось | |
| 25 | 2001-13-24-01СП(SP) | Тяга | |
| 26 | 3501-13-107 | Ось | |
| 27 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 28 | 31 0180 | Шайба 10 | |
| 28 | 31 0180-20 | Шайба 10 | |
| 29 | 3502-13-30-01СП(SP) | Тяга | |
| 30 | 2601-13-138СП(SP) | Тяга | |
| 30 | 2601-13-138-20СП(SP) | Тяга | |
| 31 | 2601-13-9СП(SP) | Рычаг | |
| 32 | 2601-13-46СП(SP) | Мостик | |
| 33 | 100. М4.322.01500 | Трос дистанционного управления 100. М4.322.01500 | |
| 34 | 31 0280 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 34 | 31 0280-20 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 35 | ВК 418-А3716000 | Выключатель ВК 418-А3716000 | |
| 36 | 2601-13-127СП(SP) | Рычаг | |
| 37 | 50 0093 | Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84 | |
| 38 | 942/20 | Подшипник ГОСТ 4060-78 | |
| 39 | 30 0230-20 | Гайка М12x1,25 | |
| 39 | 30 0230 | Гайка М12х1,25-6Н.04.019 ГОСТ 5935-73 | |
| 40 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 40 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 41 | Шплинты 3,2x25 | Шплинты 3,2x25 | |
| 42 | 31 0330 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 42 | 31 0330-20 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 43 | 404-13-2-20 | Зажим | |
| 43 | 404-13-2 | Зажим | |
| 44 | 700-40-6662 | Чехол | |
| 45 | Болт М8-6gx40 | Болт М8-6gx40 | |
| 46 | Шайба 8Т | Шайба 8Т | |
| 47 | 2701-13-68СП(SP) | Тяга | |
| 47 | 2701-13-68-20СП(SP) | Тяга | |
| 48 | 3501-13-211СП(SP) | Наконечник | |
| 49 | 3501-13-132-01СП(SP) | Тяга | |
| 50 | ТТ2501-13-142 | Рукоятка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
