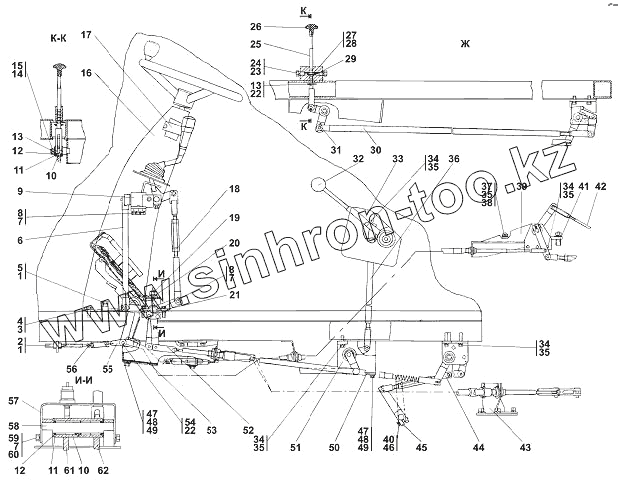

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2702-13-1СП Управление трактором
1
1
2
2
3
4
4
5
5
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
12
13
13
13
14
15
15
16
17
18
18
19
20
20
21
21
22
22
23
24
24
25
26
27
28
29
30
30
31
32
33
33
34
34
34
34
35
35
35
35
35
36
36
37
38
38
39
39
40
41
42
43
44
45
46
47
47
48
48
49
49
49
50
51
52
53
53
54
54
55
55
56
56
57
57
58
59
60
60
61
61
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30 0215-01-20 | Гайка М12x1,25 | |
| 1 | 30 0215-01 | Гайка М12x1,25 | |
| 2 | 2501-13-96-20 | Растяжка | |
| 2 | 2501-13-96 | Растяжка | |
| 3 | Шайба 10 | Шайба 10 | |
| 4 | 28 0230 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 4 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 5 | 2501-13-196 | Упор | |
| 5 | 2501-13-196-20 | Упор | |
| 6 | 2601-13-109СП(SP) | Тяга | |
| 6 | 2601-13-109-20СП(SP) | Тяга | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 8 | Болт М8-6gx40 | Болт М8-6gx40 | |
| 9 | 2601-13-94СП(SP) | Блок управления | |
| 9 | 2601-13-94-20СП(SP) | Блок управления | |
| 10 | 942/20 | Подшипник ГОСТ 4060-78 | |
| 11 | 50 0093 | Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84 | |
| 12 | 31 0330 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 12 | 31 0330-20 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 13 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 13 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 14 | Шплинт 3,2x25 | Шплинт 3,2x25 | |
| 15 | 30 0230-20 | Гайка М12x1,25 | |
| 15 | 30 0230 | Гайка М12х1,25-6Н.04.019 ГОСТ 5935-73 | |
| 16 | CINARROW | Рулевая колонка CINARROW | |
| 17 | 2601-13-174 | Прижим | |
| 18 | 2601-13-114-01СП(SP) | Тяга | |
| 18 | 2601-13-114-01-20СП -20SP | Тяга | |
| 19 | ВК418-А-3716000 | Выключатель ВК 418-А-3716000 | |
| 20 | 31 0280 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 20 | 31 0280-20 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 21 | 404-13-226 | Зажим | |
| 21 | 404-13-226-20 | Зажим | |
| 22 | Шплинт 3,2x14 | Шплинт 3,2x14 | |
| 23 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 24 | 28 5315 | Болт | |
| 24 | 28 5315-20 | Болт | |
| 25 | 2601-13-36СП(SP) | Фиксатор | |
| 26 | 2501-13-309СП(SP) | Рукоятка | |
| 27 | 3501-26-168 | Шайба | |
| 28 | Шарик Б8-100 | Шарик Б8-100 | |
| 29 | 700-38-2556 | Пружина | |
| 30 | 2601-13-110СП(SP) | Тяга | |
| 30 | 2601-13-110-20СП(SP) | Тяга | |
| 31 | 2601-13-33СП(SP) | Рычаг | |
| 32 | 46-13-246СП(SP) | Рукоятка | |
| 33 | ТТ2501-13-181-01СП (SP) | Блок управления | |
| 33 | ТТ2501-13-181-01-20СП(SP) | Блок управления | |
| 34 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 35 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 36 | 2601-13-114СП(SP) | Тяга | |
| 36 | 2601-13-114-20СП(SP) | Тяга | |
| 37 | Гайка М10 | Гайка М10 | |
| 38 | 31 0180 | Шайба 10 | |
| 38 | 31 0180-20 | Шайба 10 | |
| 39 | 2601-13-106СП(SP) | Мостик | |
| 39 | 2601-13-106-20СП(SP) | Мостик | |
| 40 | Болт М8-6gx30 | Болт М8-6gx30 | |
| 41 | 2601-13-114 | Проставка | |
| 42 | 3502-13-30-01СП(SP) | Тяга | |
| 43 | 2601-13-27СП(SP) | Кронштейн | |
| 44 | 2001-13-24-01СП(SP) | Тяга | |
| 45 | 2601-13-9СП(SP) | Рычаг | |
| 46 | 34 0350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 47 | Болт М6-6gx16 | Болт М6-6gx16 | |
| 48 | Шайба 6Т | Шайба 6Т | |
| 49 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 49 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 50 | ТТ2501-13-189СП(SP) | Крышка | |
| 51 | 3501-13-230СП(SP) | Мостик | |
| 52 | 0602-13-33 | Вилка | |
| 53 | 2601-13-100СП(SP) | Крышка | |
| 53 | 2601-13-100-20СП(SP) | Крышка | |
| 54 | 404-13-269-01 | Ось | |
| 54 | 404-13-269-01-20 | Ось | |
| 55 | 46-13-174 | Ухо | |
| 55 | 46-13-174-20 | Ухо | |
| 56 | 700-38-2757-20 | Пружина | |
| 56 | 700-38-2757-01 | Пружина | |
| 57 | 2601-13-139СП(SP) | Опора | |
| 57 | 2601-13-139-20СП(SP) | Опора | |
| 58 | 3501-13-122 | Ось | |
| 59 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 60 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 60 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 61 | 2601-13-91СП(SP) | Рычаг | |
| 61 | 2601-13-91-20СП(SP) | Рычаг | |
| 62 | 2601-13-89СП(SP) | Рычаг | |
| 62 | 2601-13-89-20СП(SP) | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
