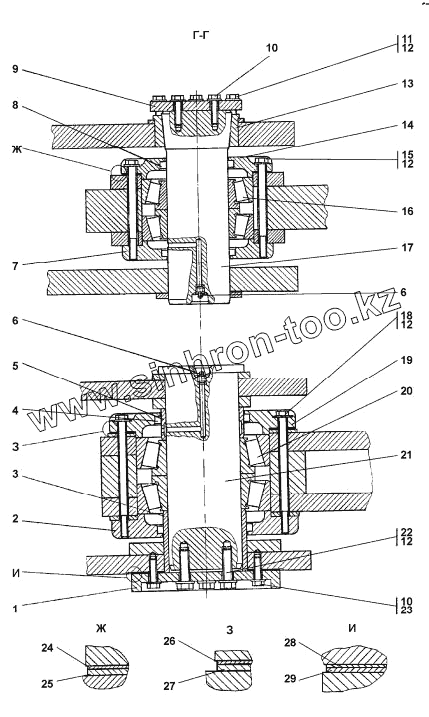

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2702-11-2СП Рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
6
6
7
7
8
9
9
10
10
11
11
12
12
12
12
12
13
14
14
15
15
16
17
18
18
19
19
20
21
22
22
23
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 2601-11-9-20 Стопор
1 2601-11-9 Стопор
2 2601-11-6-20 Крышка
2 2601-11-6 Крышка
3 2701-11-12 Втулка
4 403-21-67СП(SP) Манжета
5 2601-11-10 Втулка
6 Масленка 1.2.Ц6 Масленка 1.2.Ц6
6 Масленка 1.2.кд6xр Масленка 1.2.кд6хр
7 2601-11-4 Крышка
7 2601-11-4-20 Крышка
8 2501-21-69СП(SP) Манжета
9 2601-11-8 Планка
9 2601-11-8-20 Планка
10 Болт М12x1,25-6gx40 Болт М12x1,25-6gx40
11 28 0370 Болт М12x1,25-6x55
11 28 0370-20 Болт М12х1,25-6gх55.109.40Х.029 ГОСТ 7795-70
12 31 0225 Шайба
12 31 0225-20 Шайба
13 2601-11-7 Втулка
14 2601-11-3-20 Крышка
14 2601-11-3 Крышка
15 28 1394 Болт М12x1,25-6gx150
15 28 1394-20 Болт М12x1,25-6gx150
16 7520 Подшипник 7520
17 2601-11-2 Палец
18 28 0398 Болт М12x1,25-6gx190
18 28 0398-20 Болт М12x1,25-6gx190
19 2601-11-5 Крышка
19 2601-11-5-20 Крышка
20 7524 Подшипник 7524
21 2701-11-2 Палец
22 28 0555 Болт М16х1,5-6gх55 ГОСТ 7796-70
22 28 0555-20 Болт М16х1,5-6gх55 ГОСТ 7796-70
23 31 0270 Шайба 16 ГОСТ 11371-78
23 31 0270-20 Шайба 16.0Т.10.0221 ГОСТ 11371-78
24 2601-11-13 Прокладка
25 2601-11-13-01 Прокладка
26 2601-11-14 Прокладка
27 2601-14-01 Прокладка
28 2601-11-12 Прокладка
29 2601-11-12-01 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
