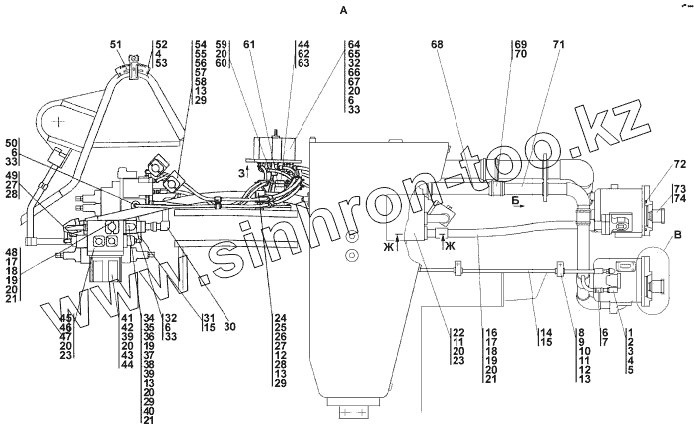

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2701-26-1СП Установка гидросистемы
1
2
2
3
4
4
5
6
6
6
6
6
7
8
8
9
9
10
11
11
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
17
18
18
18
19
19
19
20
20
20
20
20
20
20
20
21
21
21
22
22
23
23
23
24
25
26
27
27
28
28
29
29
29
29
30
30
31
31
32
32
32
33
33
33
33
34
34
35
35
36
36
37
38
39
39
40
41
41
42
42
43
43
44
44
45
45
46
47
48
49
49
50
50
51
51
52
53
53
54
54
55
56
56
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
65
66
66
67
68
68
69
69
70
71
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 404-26-100 | Переходник | |
| 2 | 404-26-247 | Фланец | |
| 2 | 404-26-247-20 | Фланец | |
| 3 | Болт М8-6gx45 | Болт М8-6gx45 | |
| 4 | Шайба 8Т | Шайба 8Т | |
| 5 | 020-025-30-2-51-1668 | Кольцо 020-025-30-2-51-1668 | |
| 6 | 46 0901 | Рукав | |
| 6 | 46 0901-20 | Рукав | |
| 7 | DIN3017-AS30-45/ 12C7-W2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 8 | 2501-26-216 | Скоба | |
| 8 | 2501-26-216-20 | Скоба | |
| 9 | 2501-26-217 | Планка | |
| 9 | 2501-26-217-20 | Планка | |
| 10 | 40 0354-02 | Втулка | |
| 11 | 28 5582 | Болт | |
| 11 | 28 5582-20 | Болт | |
| 12 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 13 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 14 | 404-26-213-27СП(SP) | Рукав | |
| 14 | 404-26-213-27-20СП -20SP | Рукав | |
| 15 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 16 | 3501-26-188-08СП(SP) | Рукав | |
| 16 | 3501-26-188-08-20СП -20SP | Рукав | |
| 17 | 46-26-280 | Фланец | |
| 17 | 46-26-280-20 | Фланец | |
| 18 | 3502-20-4 | Винт | |
| 18 | 3502-20-4-20 | Винт | |
| 19 | 44 0005 | Шайба защитная | |
| 20 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 21 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 22 | 2701-26-70СП(SP) | Клапан | |
| 22 | 2701-26-70-20СП(SP) | Клапан | |
| 23 | 31 0270 | Шайба 16 ГОСТ 11371-78 | |
| 23 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 24 | 5001-26-96 | Скоба | |
| 25 | 40 0354-06 | Втулка | |
| 26 | 5001-26-97 | Планка | |
| 27 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 28 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 29 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 30 | 2701-26-72СП(SP) | Трубопровод | |
| 30 | 2701-26-72-20СП(SP) | Трубопровод | |
| 31 | 404-26-213-02СП(SP) | Рукав | |
| 31 | 404-26-213-02-20СП -20SP | Рукав | |
| 32 | 5001-26-77 | Угольник ввертной | |
| 32 | 5001-26-77-20 | Угольник ввертной | |
| 33 | Н.036.23.022 | Контргайка | |
| 33 | Н.036.23.022-01 | Контргайка | |
| 34 | 2701-26-81СП(SP) | Трубопровод | |
| 34 | 2701-26-81-20СП(SP) | Трубопровод | |
| 35 | 2701-26-82СП(SP) | Трубопровод | |
| 35 | 2701-26-82-20СП(SP) | Трубопровод | |
| 36 | 2501-26-83 | Фланец | |
| 36 | 2501-26-83-20 | Фланец | |
| 37 | 44 0038 | Кольцо защитное | |
| 38 | Болт М12-6gx40 | Болт М12-6gx40 | |
| 39 | Болт М16x1,5-6gx35 | Болт М16x1,5-6gx35 | |
| 40 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 41 | 2701-26-28СП(SP) | Кронштейн | |
| 41 | 2701-26-28-20СП(SP) | Кронштейн | |
| 42 | 28 0720 | Болт М20х1,5-6gх40.109.40Х.019 | |
| 42 | 28 0720-20 | Болт М20х1,5-6gх40.109.40Х.029 | |
| 43 | 31 0310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 43 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 | |
| 44 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 45 | 2701-26-50СП(SP) | Распределитель | |
| 45 | 2701-26-50-20СП(SP) | Распределитель | |
| 46 | Болт М16x1,5-6gx60 | Болт М16x1,5-6gx60 | |
| 47 | Гайка М16x1,5 | Гайка М16x1,5 | |
| 48 | 25-26-207 | Заглушка | |
| 49 | 2701-26-218 | Планка | |
| 49 | 2701-26-218-20 | Планка | |
| 50 | 312501-90-19СП(SP) | Тройник | |
| 50 | 312501-90-19-20СП -20SP | Тройник | |
| 51 | 2701-26-37СП(SP) | Установка выключателя | |
| 51 | 2701-26-37-20СП(SP) | Установка выключателя | |
| 52 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 53 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 53 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 54 | 2701-26-31СП(SP) | Бугель | |
| 54 | 2701-26-31-20СП(SP) | Бугель | |
| 55 | 47-26-448 | Бугель | |
| 56 | 700-40-4481 | Прокладка | |
| 56 | 700-40-4481-20 | Прокладка | |
| 57 | 28 0342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 57 | 28 0342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 58 | 28 0365 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 58 | 28 0365-20 | Болт М12х1,25-6gх50 ГОСТ 7795-70 | |
| 59 | 2701-26-83СП(SP) | Стойка | |
| 59 | 2701-26-83-20СП(SP) | Стойка | |
| 60 | 28 0521 | Болт М16-6gх30 | |
| 60 | 28 0521-20 | Болт M16-6gx30 | |
| 61 | 2701-26-39СП(SP) | Втулка | |
| 61 | 2701-26-39-20СП(SP) | Втулка | |
| 62 | 28 0712 | Болт М20-6gх30 ГОСТ 7796-70 | |
| 62 | 28 0712-20 | Болт М20-6gх30 ГОСТ 7796-70 | |
| 63 | 31 0320 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 63 | 31 0320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 64 | 2701-26-60СП(SP) | Распределитель секционный | |
| 64 | 2701-26-60-20СП(SP) | Распределитель секционный | |
| 65 | 2701-26-188 | Прокладка | |
| 65 | 2701-26-188-20 | Прокладка | |
| 66 | 5001-26-78 | Штуцер ввертной | |
| 66 | 5001-26-78-20 | Штуцер ввертной | |
| 67 | Гайка М8 | Гайка М8 | |
| 68 | 2701-26-79СП(SP) | Трубопровод | |
| 68 | 2701-26-79-20СП(SP) | Трубопровод | |
| 69 | 46 1701 | Рукав | |
| 69 | 46 1701-20 | Рукав | |
| 70 | DIN3017-AS70-90/ 12C7-W2 | Шланговый хомут DIN3017-AS70-90/ 12C7-W2 | |
| 71 | 2001-26-78-02СП(SP) | Трубопровод | |
| 71 | 2001-26-78-02-20СП -20SP | Трубопровод | |
| 72 | 135-145-58-2-51-1668 | Кольцо 135-145-58-2-51-1668 | |
| 73 | 2501-26-93 | Муфта | |
| 74 | 700-58-2333 | Кольцо С42 ГОСТ 13940-86 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
