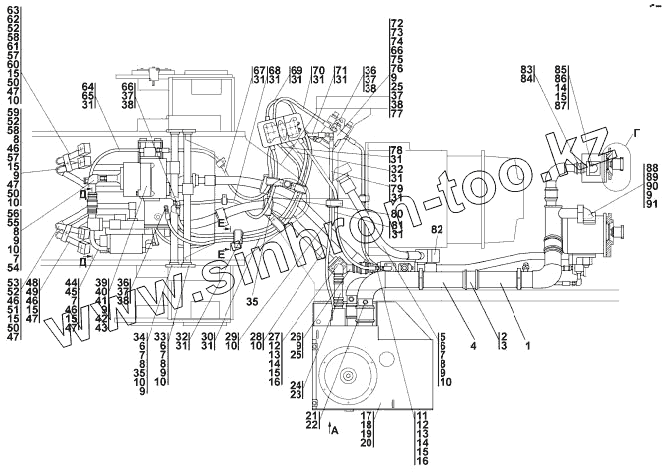

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2701-26-1СП Установка гидросистемы
2701-26-1СП(SP)
2701-26-1-20СП(SP)
1
1
2
3
4
4
5
5
5
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
13
14
14
14
15
15
15
15
15
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
23
23
24
24
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
31
31
31
31
31
31
31
31
32
32
32
33
33
34
34
35
35
35
36
36
36
37
37
37
37
38
38
38
38
38
39
39
40
40
41
42
42
43
44
44
45
45
46
46
46
46
47
47
47
47
47
48
48
49
49
50
50
50
50
51
51
52
52
52
52
53
53
54
54
55
55
56
56
57
57
57
58
58
58
59
60
61
62
62
63
63
64
64
65
65
66
66
66
67
67
68
68
69
69
70
70
71
71
72
72
73
73
74
74
75
75
76
77
77
78
78
79
79
80
80
81
81
82
82
83
83
84
85
85
86
87
88
88
89
89
90
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-26-1СП(SP) | 2701-26-1СП(SP) | Установка гидросистемы | |
| 2701-26-1-20СП(SP) | 2701-26-1-20СП(SP) | Установка гидросистемы | |
| 1 | 2701-26-84СП(SP) | Трубопровод | |
| 1 | 2701-26-84-20СП(SP) | Трубопровод | |
| 2 | 40 0354-03 | Втулка | |
| 3 | DIN3017-AS120-140/ 12C7-W2 | Шланговый хомут DIN3017-AS120-140/ 12C7-W2 | |
| 4 | 2701-26-77СП(SP) | Трубопровод | |
| 4 | 2701-26-77-20СП(SP) | Трубопровод | |
| 5 | 3501-26-188-07СП(SP) | Рукав | |
| 5 | 3501-26-188-07-20СП -20SP | Рукав | |
| 5 | 2791-26-26-01-20СП -20SP | Трубопровод | |
| 6 | 46-26-280 | Фланец | |
| 6 | 46-26-280-20 | Фланец | |
| 7 | 3502-20-4 | Винт | |
| 7 | 3502-20-4-20 | Винт | |
| 8 | 44 0005 | Шайба защитная | |
| 9 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 10 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 11 | 2701-26-18СП(SP) | Трубопровод | |
| 11 | 2701-26-18-20СП(SP) | Трубопровод | |
| 12 | 2501-26-362 | Фланец | |
| 13 | 700-40-5117 | Шайба защитная | |
| 14 | Болт М12-6gx40 | Болт М12-6gx40 | |
| 15 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 16 | 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 | |
| 17 | 2601-26-100СП(SP) | Бак гидросистемы | |
| 17 | 2601-26-100-20СП(SP) | Бак гидросистемы | |
| 18 | 28 0819 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | |
| 18 | 28 0819-20 | Болт 24x2-6gx55 | |
| 19 | Шайба 24Т | Шайба 24Т | |
| 20 | 31 0350 | Шайба 24 ГОСТ 11371-78 | |
| 20 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 21 | 37 5245 | Пробка | |
| 21 | 37 5245-20 | Пробка | |
| 22 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 23 | 1101-26-121-06 | Рукав | |
| 23 | 1101-26-121-06-20 | Рукав | |
| 24 | 5001-26-130-02СП(SP) | Хомут | |
| 24 | 5001-26-130-02-20СП -20SP | Хомут | |
| 25 | 28 0515 | Болт М16х1,5-6х25.66.019 ГОСТ7796-70 | |
| 25 | 28 0515-20 | Болт М16х1,5-6х25.66.029 ГОСТ 7796-70 | |
| 26 | 2701-26-48СП(SP) | Трубопровод | |
| 26 | 2701-26-48-20СП(SP) | Трубопровод | |
| 27 | 2701-26-80СП(SP) | Трубопровод | |
| 27 | 2701-26-80-20СП(SP) | Трубопровод | |
| 28 | 46-26-531-04СП(SP) | Рукав высокого давления армированный | |
| 28 | 46-26-531-04-20СП(SP) | Рукав высокого давления армированный | |
| 29 | 2701-26-73СП(SP) | Рукав | |
| 29 | 2701-26-73-20СП(SP) | Рукав | |
| 30 | 404-26-213-22СП(SP) | Рукав | |
| 30 | 404-26-213-22-20СП -20SP | Рукав | |
| 31 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 32 | 404-26-213-02СП(SP) | Рукав | |
| 32 | 404-26-213-02-20СП -20SP | Рукав | |
| 33 | 2701-26-23СП(SP) | Трубопровод | |
| 33 | 2701-26-23-20СП(SP) | Трубопровод | |
| 34 | 2701-26-24СП(SP) | Трубопровод | |
| 34 | 2701-26-24-20СП(SP) | Трубопровод | |
| 35 | 2701-26-71СП(SP) | Втулка | |
| 35 | 2701-26-71-20СП(SP) | Втулка | |
| 36 | 3501-26-159СП(SP) | Угольник | |
| 36 | 3501-26-159-20СП(SP) | Угольник | |
| 37 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 38 | Н.036.23.022 | Контргайка | |
| 38 | Н.036.23.022-01 | Контргайка | |
| 39 | 2701-26-27СП(SP) | Кронштейн | |
| 39 | 2701-26-27-20СП(SP) | Кронштейн | |
| 40 | 2701-26-40СП(SP) | Распределитель | |
| 40 | 2701-26-40-20СП(SP) | Распределитель | |
| 41 | Болт М12-6gx40 | Болт М12-6gx40 | |
| 42 | 31 0320 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 42 | 31 0320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 43 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 44 | 2701-26-21СП(SP) | Трубопровод | |
| 44 | 2701-26-21-20СП(SP) | Трубопровод | |
| 45 | 2701-26-171 | Фланец | |
| 45 | 2501-26-362 | Фланец | |
| 46 | 44 0038 | Кольцо защитное | |
| 47 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 48 | 2701-26-25СП(SP) | Трубопровод | |
| 48 | 2701-26-25-20СП(SP) | Трубопровод | |
| 49 | 28 0395 | Болт M12-6gx160 | |
| 49 | 28 395-20 | Болт М12-6gx160 | |
| 50 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 50 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 51 | 28 5384 | Болт 3М12-6gx125 | |
| 51 | 28 5384-20 | Болт 3М12-6gx125 | |
| 52 | 2501-26-83 | Фланец | |
| 52 | 2501-26-83-20 | Фланец | |
| 53 | 2701-26-30СП(SP) | Трубопровод | |
| 53 | 2701-26-30-20СП(SP) | Трубопровод | |
| 54 | 28 0570 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 54 | 28 0570-20 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 55 | 2501-26-99 | Корпус | |
| 55 | 2501-26-99-20 | Корпус | |
| 56 | 2701-26-20СП(SP) | Трубопровод | |
| 56 | 2701-26-20-20СП(SP) | Трубопровод | |
| 57 | 28 0342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 57 | 28 0342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 58 | 3501-26-197 | Фланец | |
| 58 | 3501-26-197-20 | Фланец | |
| 59 | 2701-26-26-01СП(SP) | Трубопровод | |
| 60 | Гайка М8 | Гайка М8 | |
| 61 | 28 0566 | Болт M12x1,5-6gx85 | |
| 62 | 2701-26-187 | Планка | |
| 62 | 2701-26-187-20 | Планка | |
| 63 | 2701-26-26СП(SP) | Трубопровод | |
| 63 | 2701-26-26-20СП(SP) | Трубопровод | |
| 64 | 404-26-213-14СП(SP) | Рукав | |
| 64 | 404-26-213-14-20СП -20SP | Рукав | |
| 65 | 404-26-219СП(SP) | Тройник | |
| 65 | 404-26-219-20СП(SP) | Тройник | |
| 66 | 5001-26-77 | Угольник ввертной | |
| 66 | 5001-26-77-20 | Угольник ввертной | |
| 67 | 404-26-213-18СП(SP) | Рукав | |
| 67 | 404-26-213-18-20СП -20SP | Рукав | |
| 68 | 404-26-213-29П(SP) | Рукав | |
| 68 | 404-26-213-29-20СП -20SP | Рукав | |
| 69 | 404-26-213-03СП(SP) | Рукав | |
| 69 | 404-26-213-03-20СП -20SP | Рукав | |
| 70 | 404-26-213-13СП(SP) | Рукав | |
| 70 | 404-26-213-13-20СП -20SP | Рукав | |
| 71 | 404-26-213-02СП(SP) | Рукав | |
| 71 | 404-26-213-02-20СП -20SP | Рукав | |
| 72 | 2601-26-14СП(SP) | Тройник | |
| 72 | 2601-26-14-20СП(SP) | Тройник | |
| 73 | 3501-26-64СП(SP) | Распределитель | |
| 73 | 3501-26-64-20СП(SP) | Распределитель | |
| 74 | 2602-26-5 | Плита | |
| 74 | 2602-26-5-20 | Плита | |
| 75 | 37 5625 | Пробка | |
| 75 | 37 5625-20 | Пробка | |
| 76 | Болт М16x1,5-6gx35 | Болт М16x1,5-6gx35 | |
| 77 | 31 0270 | Шайба 16 ГОСТ 11371-78 | |
| 77 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 78 | 404-26-213-19СП(SP) | Рукав | |
| 78 | 404-26-213-19-20СП -20SP | Рукав | |
| 79 | 404-26-213-26СП(SP) | Рукав | |
| 79 | 404-26-213-26-20СП -20SP | Рукав | |
| 80 | 2701-26-45СП(SP) | Опора | |
| 80 | 2701-26-45-20СП(SP) | Опора | |
| 81 | 404-26-213-28СП(SP) | Рукав | |
| 81 | 404-26-213-28-20СП -20SP | Рукав | |
| 82 | 2701-26-87СП(SP) | Трубопровод | |
| 82 | 2701-26-87-20СП(SP) | Трубопровод | |
| 83 | 46 1501 | Рукав | |
| 83 | 46 1501-20 | Рукав | |
| 84 | DIN3017-AS50-70/ 12C7-W2 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 85 | 2501-15-120-02СП(SP) | Фланец | |
| 85 | 2501-15-120-02-20СП -20SP | Фланец | |
| 86 | Болт М12-6gx80 | Болт М12-6gx80 | |
| 87 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 88 | 2602-26-16СП(SP) | Трубопровод | |
| 88 | 2602-26-16-20СП(SP) | Трубопровод | |
| 89 | 28 0573 | Болт M16-6gx120 | |
| 89 | 28 0573-20 | Болт M16-6gx120 | |
| 90 | Болт М16-6x45 | Болт М16-6x45 | |
| 91 | 092-105-72-2-ИРП1314-1 | Кольцо 092-105-72-2-ИРП1314-1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
