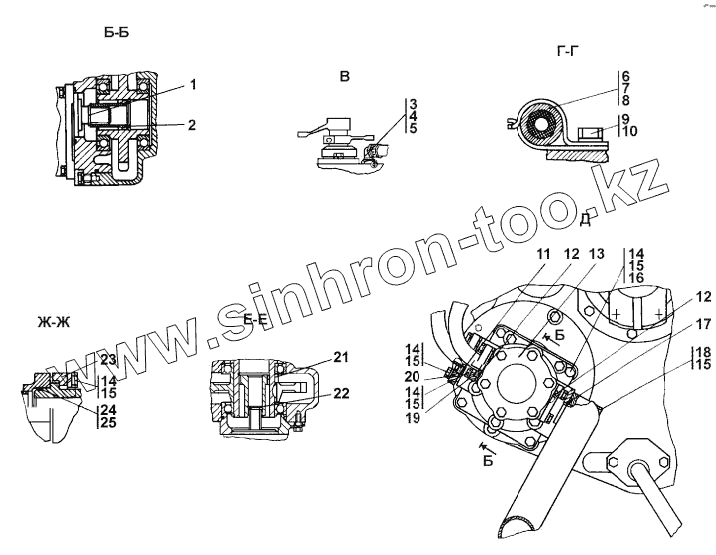

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2701-16-1-01СП Установка трансмиссии

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
14
14
14
15
15
15
15
15
16
16
17
18
19
19
20
20
21
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 58 0309 Кольцо С35
2 2501-15-103 Муфта
3 5001-26-77 Угольник ввертной
4 Н.036.23.022 Контргайка
4 Н.036.23.022-01 Контргайка
5 007-011-25-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
6 2501-26-300 Скоба
6 2501-26-300-20 Скоба
7 2501-26-301 Планка
7 2501-26-301-20 Планка
8 40 0354-05 Втулка
8 40 0354-05-20 Втулка
9 Болт М16x1,5-6gx25 Болт М16x1,5-6gx25
10 Шайба 16 ОТ Шайба 16 ОТ
11 049-055-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
12 039-045-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
13 НШ100Г-50УКФ-3Т Насос НШ100Г-50УКФ-3Т
13 НШ100Г-50УКФ-3 Насос НШ100Г-50УКФ-3
14 Болт М12-6gx35 Болт М12-6gx35
15 Шайба 12 ОТ Шайба 12 ОТ
16 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
16 31 0210-20 Шайба 12х2 ГОСТ 11371-78
17 060-070-58-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
18 Болт М12-6gx80 Болт М12-6gx80
19 2701-16-24-20 Фланец
19 2701-16-24 Фланец
20 2501-15-104 Фланец
20 2501-15-104-20 Фланец
21 5001-16-35 Муфта
22 58 0255 Кольцо С26 ГОСТ 13940-86
23 2501-26-83 Фланец
23 2501-26-83-20 Фланец
24 44 0038 Кольцо защитное
25 032-038-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
