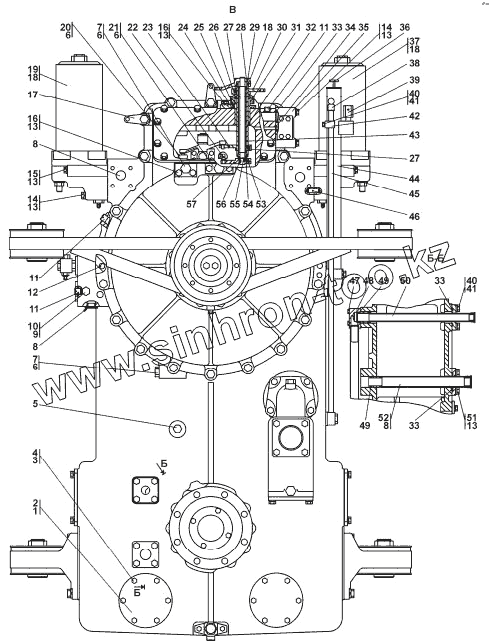

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2701-12-10СП/-01СП Блок трансмиссии
2701-12-10-01-20СП-20(SP)
1
1
2
3
4
4
5
5
6
6
6
6
7
7
7
8
8
8
9
10
11
11
11
12
13
13
13
13
13
13
14
14
15
15
16
16
17
18
18
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
33
33
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
43
44
44
45
45
46
47
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-12-10-01-20СП-20(SP) | 2701-12-10-01-20СП-20(SP) | Блок трансмиссии | |
| 1 | 45 0310 | Прокладка | |
| 1 | 45 0310-20 | Прокладка | |
| 2 | 1101-12-63 | Крышка | |
| 3 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 4 | 28 0230 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 4 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 5 | 37 0640-10 | Пробка КГ 1/2 | |
| 5 | 37 0640-10-20 | Пробка КГ 1/2 | |
| 6 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 7 | 37 5331 | Пробка | |
| 7 | 37 5331-20 | Пробка | |
| 8 | 44 0006 | Пробка | |
| 9 | 025-030-30-2-51-1668 | Кольцо ГОСТ 9833-73 | |
| 10 | 5001-26-78 | Штуцер ввертной | |
| 11 | 37 0650 | Пробка 3 КГ 1/2 | |
| 11 | 37 0650-20 | Пробка 3 КГ 1/2 | |
| 12 | 32 5463 | Штифт | |
| 13 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 14 | Болт М12-6gx80 | Болт М12-6gx80 | |
| 15 | 28 1393-20 | Болт М12-6gx140 | |
| 15 | 28 1393 | Болт М12-6gx140 | |
| 16 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 17 | 400-10-8 | Планка | |
| 18 | 030-035-30-2-ИРП 1314-1 | Кольцо ГОСТ 9833-73 | |
| 19 | 2601-15-10-01СП(SP) | Фильтр | |
| 19 | 2601-15-10-01-20СП -20SP | Фильтр | |
| 20 | 2701-12-49 | Планка | |
| 21 | 2701-12-13 | Планка | |
| 22 | 2501-15-110 | Палец | |
| 23 | 2701-12-33 | Рычаг | |
| 24 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 25 | 2701-12-104СП(SP) | Крышка | |
| 26 | 2501-12-112-02 | Прокладка | |
| 27 | Болт М8-6gx35 | Болт М8-6gx35 | |
| 28 | 2601-12-118СП(SP) | Рычаг | |
| 29 | 2501-12-112 | Прокладка | |
| 30 | 2501-12-143 | Рычаг | |
| 31 | Манжета 1.2-45x65-3 | Манжета 1.2-45x65-3 | |
| 32 | 58 0307 | Кольцо С34 ГОСТ 13940-86 | |
| 33 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 34 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 35 | 2501-15-22СП(SP) | Клапан | |
| 35 | 2501-15-22-20СП(SP) | Клапан | |
| 36 | 2501-15-124СП(SP) | Пробка | |
| 36 | 2501-15-124-20СП(SP) | Пробка | |
| 37 | 2601-15-10СП(SP) | Фильтр | |
| 37 | 2601-15-10-20СП(SP) | Фильтр | |
| 38 | 2701-12-106СП(SP) | Линейка | |
| 38 | 2701-12-106-20СП(SP) | Линейка | |
| 39 | 46-14-141СП(SP) | Сапун | |
| 39 | 46-14-141-20СП(SP) | Сапун | |
| 40 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 41 | Шайба 8Т | Шайба 8Т | |
| 42 | 700-41-2866 | Хомут | |
| 43 | 2601-12-119СП(SP) | Вал | |
| 44 | 2701-12-105СП(SP) | Горловина | |
| 44 | 2701-12-105-20СП(SP) | Горловина | |
| 45 | 2701-12-107СП(SP) | Труба | |
| 45 | 2701-12-107-20СП(SP) | Труба | |
| 46 | 32 5383 | Штифт | |
| 47 | Болт М8-6gx45 | Болт М8-6gx45 | |
| 48 | 2601-12-105СП(SP) | Заборник | |
| 49 | 027-032-30-2-51-1668 | Кольцо 027-032-30-2-51-1668 | |
| 50 | 2601-12-106СП(SP) | Труба | |
| 51 | Болт М12-6gx25 | Болт М12-6gx25 | |
| 52 | 2701-12-103СП(SP) | Труба | |
| 53 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 54 | 2501-12-142 | Втулка | |
| 55 | 2501-15-112 | Шайба | |
| 56 | 34 0350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 57 | 2701-12-32 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
