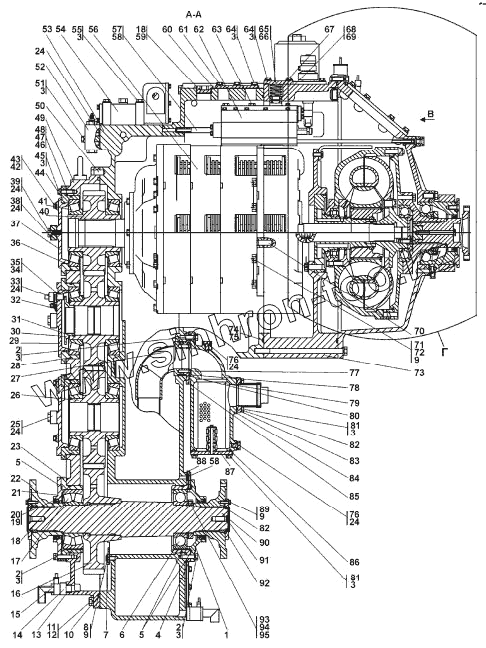

Каталог запасных частей к технике: Промтрактор ПК-12.02. 2701-12-10СП/-01СП Блок трансмиссии
2701-12-10-20СП(SP)
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
5
5
6
7
8
9
9
9
10
11
11
12
13
14
15
15
16
17
18
18
18
19
20
21
22
23
24
24
24
24
24
24
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
37
38
39
39
40
41
42
43
44
44
45
46
47
48
49
49
50
51
51
52
52
53
53
54
54
55
55
56
56
57
58
58
59
60
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
73
74
75
76
76
76
77
78
79
80
81
81
82
82
83
83
84
84
85
86
87
87
88
89
90
91
92
93
94
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-12-10-20СП(SP) | 2701-12-10-20СП(SP) | Блок трансмиссии | |
| 1 | 2701-12-57 | Крышка | |
| 2 | 28 0364 | Болт M12-6gx50 | |
| 2 | 28 0364-20 | Болт M12-6gx50 | |
| 3 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 4 | 2601-12-19 | Стакан | |
| 5 | 205-215-46-2-3 | Кольцо ГОСТ 9833-73 | |
| 6 | 318 | Подшипник 318 | |
| 7 | 2601-12-31 | Планка | |
| 8 | 28 5330 | Болт | |
| 9 | Проволока 1,6-О-С | Проволока 1,6-О-С | |
| 10 | 40 0468-40 | Кольцо | |
| 11 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 11 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 12 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 13 | 24x30 МН 4152-62 | Кольцо 24x30 МН 4152-62 | |
| 14 | 0,63/15 ЦИУР 434.647.017 | Кран шаровой 0,63/15 ЦИУР 434.647.017 | |
| 15 | 2701-12-108СП(SP) | Уголок | |
| 15 | 2701-12-108-20СП(SP) | Уголок | |
| 16 | 2601-12-12 | Шестерня | |
| 17 | 3618 | Подшипник 3618 | |
| 18 | 700-37-2140 | Пробка | |
| 18 | 700-37-2140-20 | Пробка | |
| 19 | 105-130-12 | Манжета 105-130-12 | |
| 20 | 2,2-105x130-3 | Манжета 2,2-105x130-3 | |
| 21 | 2701-12-58 | Крышка | |
| 22 | 2601-12-121-01СП(SP) | Фланец | |
| 23 | 2701-12-41 | Стакан | |
| 24 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 25 | 2501-20-58-01 | Угольник | |
| 26 | 2601-12-11 | Шестерня | |
| 27 | 2601-12-104СП(SP) | Заборник | |
| 28 | 230-240-58-2-3 | Кольцо 230-240-58-2-3 | |
| 29 | 2701-12-20 | Крышка | |
| 29 | 2701-12-20-20 | Крышка | |
| 30 | 2701-12-23 | Шестерня | |
| 31 | 2601-12-10 | Шестерня | |
| 32 | 0602-12-152 | Прижим | |
| 33 | 1101.3843 | Датчик скорости 1101.3843 | |
| 34 | 2701-12-25-01 | Прокладка | |
| 35 | 2701-12-25 | Прокладка | |
| 36 | 190-195-36-2-51-1668 | Кольцо | |
| 37 | 190-195-36-2-51-1668 | Кольцо | |
| 37 | 2701-12-20-01-20 | Крышка | |
| 38 | 2501-20-58 | Угольник | |
| 39 | 2701-12-44 | Штуцер | |
| 39 | 2701-12-44-20 | Штуцер | |
| 40 | 2601-12-9 | Шестерня | |
| 41 | 7224А | Подшипник 7224А | |
| 42 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 43 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 44 | 2701-12-19 | Стакан | |
| 44 | 2701-12-19-20 | Стакан | |
| 45 | Болт М12-6gx40 | Болт М12-6gx40 | |
| 46 | 2501-12-120-02 | Прокладка | |
| 47 | 2501-12-120-01 | Прокладка | |
| 48 | 2501-12-120 | Прокладка | |
| 49 | 2601-12-2 | Корпус | |
| 49 | 2601-12-2-20 | Корпус | |
| 50 | 32 5463 | Штифт | |
| 51 | 28 0379 | Болт 3М12-6gх65 | |
| 51 | 28 0379-20 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 52 | 2601-15-11СП(SP) | Датчик давления | |
| 52 | 2601-15-11-20СП(SP) | Датчик давления | |
| 53 | 2601-12-1 | Корпус | |
| 53 | 2601-12-1-20 | Корпус | |
| 54 | 2601-15-25СП(SP) | Распределитель тормозной | |
| 54 | 2601-15-25-20СП(SP) | Распределитель тормозной | |
| 55 | 28 0388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 55 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 56 | 2601-12-20СП(SP) | Коробка передач планетарная | |
| 56 | 2601-12-20-20СП(SP) | Коробка передач планетарная | |
| 57 | 2601-12-33 | Втулка | |
| 58 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 59 | 045-050-30-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 60 | 45 0254 | Прокладка | |
| 60 | 45 0254-20 | Прокладка | |
| 61 | 2701-12-31 | Крышка | |
| 62 | 2601-15-20СП(SP) | Блок управления | |
| 63 | 28 5386 | Болт | |
| 64 | Болт М12-6gx25 | Болт М12-6gx25 | |
| 65 | 2701-12-14 | Крышка | |
| 66 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 67 | 38 5666 | Пружина | |
| 68 | 2701-12-34 | Втулка | |
| 69 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 70 | 32 5465 | Штифт | |
| 71 | 28 5555-01 | Болт | |
| 72 | 31 5271 | Шайба | |
| 73 | 2701-12-2 | Корпус | |
| 73 | 2701-12-2-20 | Корпус | |
| 74 | 40 0468-29 | Кольцо | |
| 75 | 021-027-36-2-51-1668 | Кольцо 021-027-36-2-51-1668 | |
| 76 | 37 5331 | Пробка | |
| 76 | 37 5331-20 | Пробка | |
| 77 | Болт М8-6gx35 | Болт М8-6gx35 | |
| 78 | 110-120-58-2-51-1668 | Кольцо 110-120-58-2-51-1668 | |
| 79 | 401-12-126СП(SP) | Фильтр | |
| 80 | 100-110-58-2-ИРП 1314-1 | Кольцо ГОСТ 9833-73 | |
| 81 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 82 | 088-095-46-2-51-1668 | Кольцо | |
| 83 | 3501-16-104СП(SP) | Фланец | |
| 83 | 3501-16-104-20СП(SP) | Фланец | |
| 84 | 2601-12-15 | Корпус | |
| 84 | 2601-12-15-20 | Корпус | |
| 85 | 2601-12-17 | Стакан | |
| 86 | 115-125-58-2-51-1668 | Кольцо 115-125-58-2-51-1668 | |
| 87 | 2501-16-101СП(SP) | Крышка | |
| 87 | 2501-16-101-20СП(SP) | Крышка | |
| 88 | 37 0140-08 | Пробка КГ1/8” | |
| 89 | 28 5221 | Болт | |
| 90 | 2601-12-7 | Вал | |
| 91 | 2701-12-50 | Крышка | |
| 92 | 2701-12-51 | Кольцо | |
| 93 | 2601-12-40 | Шайба | |
| 94 | 30 5590 | Гайка | |
| 95 | 35 0520 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
